Română |

223

(27)

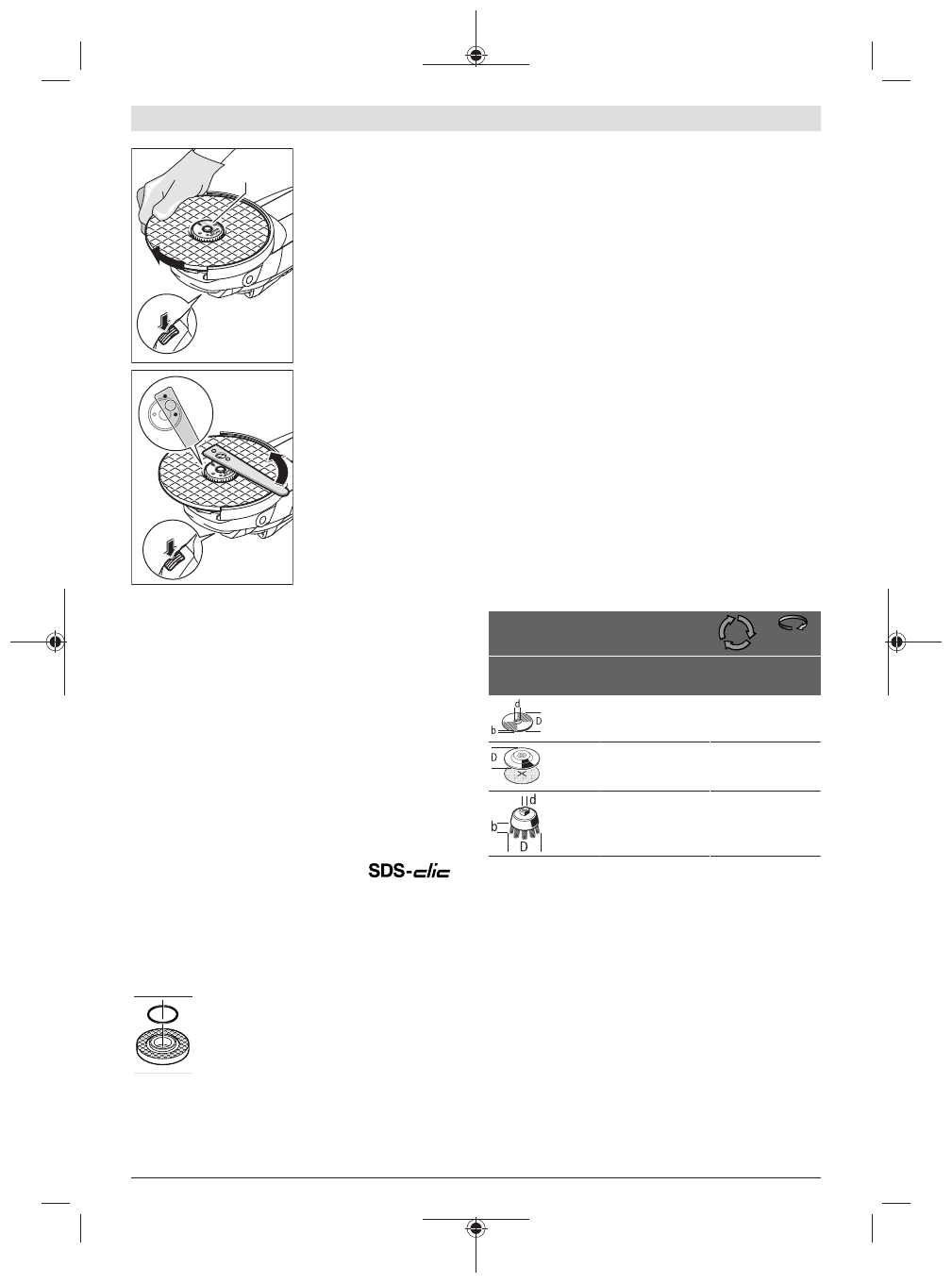

Pentru fixarea arborelui de
polizat, apăsaţi tasta de
blocare a arborelui

(1)

.

Pentru a fixa strâns piuliţa
cu strângere rapidă, răsuciţi
puternic în sens orar discul
de şlefuire.

Dacă piuliţa cu strângere
rapidă este nedeteriorată şi
a fost fixată corespunzător,
o puteţi slăbi manual, prin
rotirea manuală în sens
antiorar a inelului zimţat.

Nu slăbiţi niciodată cu
cleştele o piuliţă cu
strângere rapidă blocată,
ci folosiţi cheia pentru
şplinturi în acest scop.

Aşezaţi cheia pentru
şplinturi conform

reprezentării din imagine.

Disc de şlefuire/tăiere

Ţine cont de dimensiunile dispozitivelor de şlefuire.
Diametrul orificiului de prindere trebuie să se potrivească cu
cel al flanşei de prindere. Nu utiliza adaptoare sau
reductoare.
În cazul utilizării de discuri de tăiere diamantate, ai grijă ca
săgeata indicatoare a direcţiei de rotaţie de pe discul de
tăiere diamantat să coincidă cu săgeata indicatoare a
direcţiei de rotaţie de pe scula electrică (verifică săgeata
indicatoare a direcţiei de rotaţie de pe capul angrenajului).
Ordinea operaţiilor de montare este prezentată pe pagina
grafică.
Pentru fixarea discului de şlefuire/tăiere, înşurubează piuliţa
de strângere

(13)

 şi strânge-o cu ajutorul cheii, consultă

secţiunea (vezi „ Piuliţă cu strângere rapidă

 “,

Pagina 222).

u

După montarea dispozitivului de şlefuire verificaţi,
după pornirea sculei electrice, dacă dispozitivul de
şlefuire este montat corect şi dacă se poate roti liber.
Asiguraţi-vă că dispozitivul de şlefuire nu se freacă de
apărătoarea de protecţie sau de alte piese.

În jurul gulerului de centrare din flanşa de
prindere

(10)

 este montată o piesă din plastic

(inel O).

Dacă inelul O lipseşte sau este

deteriorat,

 flanşa de prindere

(10)

 trebuie să

fie în mod obligatoriu înlocuită înainte de

reutilizare.

Disc de şlefuire în evantai

u

Pentru lucrul cu discul de şlefuire în evantai montaţi
întotdeauna apărătoarea de mână

(21)

.

Disc-suport din cauciuc

u

Pentru lucrul cu discul-suport din cauciuc

(23)

montaţi întotdeauna apărătoarea de mână (21).

Ordinea operaţiilor de montaj este redată la pagina grafică.
Înaintea montării discului-suport din cauciuc

(23)

, aşezaţi

cele 2 şaibe de distanţare

(22)

 pe arborele de polizat

(18)

.

Înşurubaţi piuliţa rotundă

(25)

 şi strângeţi-o cu cheia pentru

şplinturi.

Perie oală/perie disc

u

Pentru lucrul cu peria oală sau peria disc, montaţi
întotdeauna apărătoarea de mână

(21).

Ordinea operaţiilor de montaj este redată la pagina grafică.
Peria oală/peria disc trebuie să poată fi înşurubată pe
arborele de polizat până când se va sprijini stabil pe flanşa
arborelui de polizat de la capătul filetului arborelui. Strângeţi
bine peria oală/peria disc cu o cheie fixă.

Dispozitive de şlefuire admise

Puteţi întrebuinţa dispozitivele de şlefuire enumerate în
instrucţiunile de folosire.
Turaţia admisă [rot/min] respectiv viteza periferică [m/s] a
dispozitivelor de şlefuire utilizate trebuie să fie cel puţin
egală cu valorile specificate în tabelul următor.
Ţineţi seama de

turaţia respectiv viteza periferică

 admisă,

inscripţionată pe eticheta dispozitivului de şlefuire.

max. [mm]

[mm]

D

b

d

[rot/
min]

[m/s]

180

230

8

8

22,2

22,2

8.500

6.600

80

80

180

230

–

–

–

–

8.500

6.600

80

80

100

30

M 14

8.500

45

Rotirea mânerului principal

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /
GWS 26-230 LVI

u

Înaintea oricăror intervenţii asupra sculei electrice
scoateţi cablul de alimentare afară din priză.
