10

 | Deutsch

1 609 92A 2LW | (16.1.17)

Bosch Power Tools

Einsatzwerkzeug einsetzen

Setzen Sie das gewünschte Einsatzwerkzeug (z. B. Tauchsä-
geblatt

10

) so auf die Werkzeugaufnahme

7

, dass die Kröp-

fung nach unten zeigt (siehe Abbildung auf der Grafikseite,
Beschriftung des Einsatzwerkzeugs von oben lesbar).

Drehen Sie das Einsatzwerkzeug in eine für die jeweilige
Arbeit günstige Position und lassen Sie es in den Nocken der
Werkzeugaufnahme

7

 einrasten. Dabei sind zwölf um 30 °

versetzte Positionen möglich.

Befestigen Sie das Einsatzwerkzeug mit der Schraube

11

.

Ziehen Sie die Schraube

11

 mit dem Innensechskantschlüs-

sel

12

 gut an.



Prüfen Sie das Einsatzwerkzeug auf festen Sitz.

Falsch

oder nicht sicher befestigte Einsatzwerkzeuge können sich
während des Betriebs lösen und Sie gefährden.

Einsatzwerkzeug entnehmen

Zum Entnehmen des Einsatzwerkzeugs lösen Sie mit dem In-
nensechskantschlüssel

12

 die Schraube

11

 und nehmen das

Einsatzwerkzeug ab.

Schleifblatt auf die Schleifplatte aufsetzen/wechseln

Die Schleifplatte

15

 ist mit einem Klettgewebe ausgestattet,

damit Sie Schleifblätter mit Kletthaftung schnell und einfach
befestigen können.

Klopfen Sie das Klettgewebe der Schleifplatte

15

 vor dem

Aufsetzen des Schleifblattes

16

 aus, um eine optimale Haf-

tung zu ermöglichen.

Setzen Sie das Schleifblatt

16

 an einer Seite der Schleifplatte

15

 bündig an, legen Sie das Schleifblatt anschließend auf die

Schleifplatte auf und drücken Sie es gut fest.

Achten Sie zur Gewährleistung einer optimalen Staub-
absaugung darauf, dass die Ausstanzungen im Schleifblatt
mit den Bohrungen an der Schleifplatte übereinstimmen.

Zum Abnehmen des Schleifblattes

16

 fassen Sie es an einer

Spitze und ziehen Sie es von der Schleifplatte

15

 ab.

Sie können alle Schleifblätter, Polier- und Reinigungsvliese
der Serie Delta 93 mm des Bosch-Zubehörprogramms benut-
zen.

Schleifzubehöre wie Vlies/Polierfilz werden in gleicher Weise
auf der Schleifplatte befestigt.

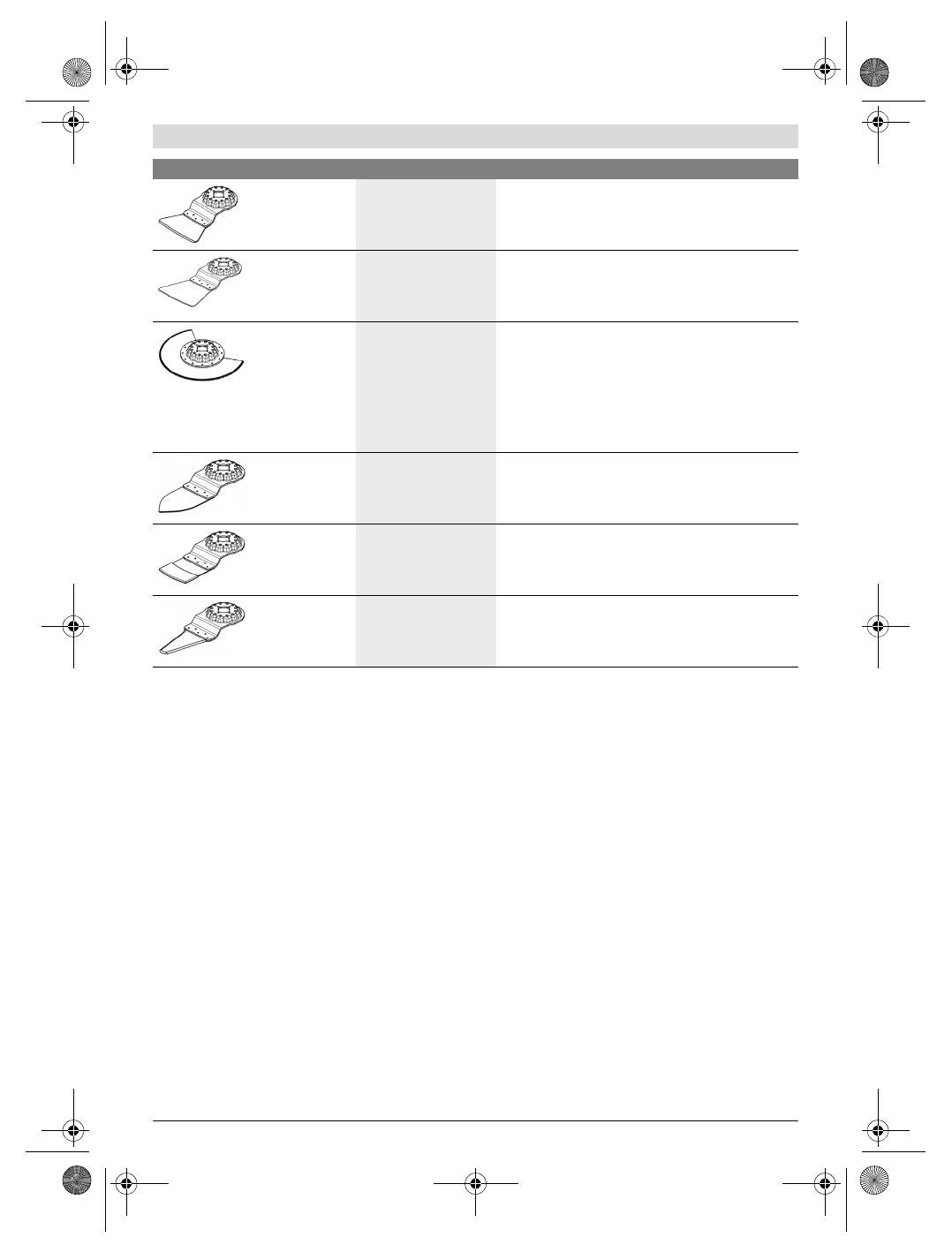

Schaber, starr

Teppiche,
Mörtel,
Beton,
Fliesenkleber

Schaben auf hartem Untergrund;
Beispiel: Entfernen von Mörtel, Fliesenkleber, Beton- und
Teppichkleberresten

Schaber, flexibel

Teppichkleber,
Farbreste,
Silikon

Flexibles Schaben auf weichem Untergrund;
Beispiel: Entfernen von Silikonfugen, Teppichkleber- und
Farbresten

Bi-Metall-
Segmentwellen-
schliffmesser

Isolationsmaterial,
Dämmplatten,
Bodenplatten,
Trittschall-Dämmplatten,
Karton,
Teppiche,
Gummi,
Leder

Präzises Schneiden von weichen Materialien;
Beispiel: Zuschneiden von Dämmplatten, flächenbündiges
Ablängen von überstehendem Isolationsmaterial

HM-Riff-Schleif-
finger

Holz,
Farbe

Schleifen von Holz oder Farbe an schwer zugänglichen
Stellen ohne Schleifpapier;
Beispiel: Abschleifen von Farbe zwischen Fensterladenla-
mellen, Schleifen von Holzböden in Ecken

HM-Riff-Tauch-
sägeblatt

Fiberglas,
Mörtel,
Holz

Tauchschnitte in stark abrasive Werkstoffe;
Beispiel: Ausfräsen von dünnen Mosaikfliesen

HCS-Universal-
fugenschneider

Dehnfugen,
Fensterkitt,
Dämmstoffe (Steinwolle)

Schneiden und Trennen von weichen Materialien;
Beispiel: Schneiden von Silikon-Dehnfugen oder Fenster-
kitt

Einsatzwerkzeug

Material

Anwendung
