Перед началом работы

Обзор функций (продолжение)

Примечание

•  Не прикасайтесь к внутренним контактам разъемов на задней панели. Электростатический разряд может
  вызвать серьезные повреждения изделия.
•  В данном устройстве не предусмотрен РЧ-преобразователь.

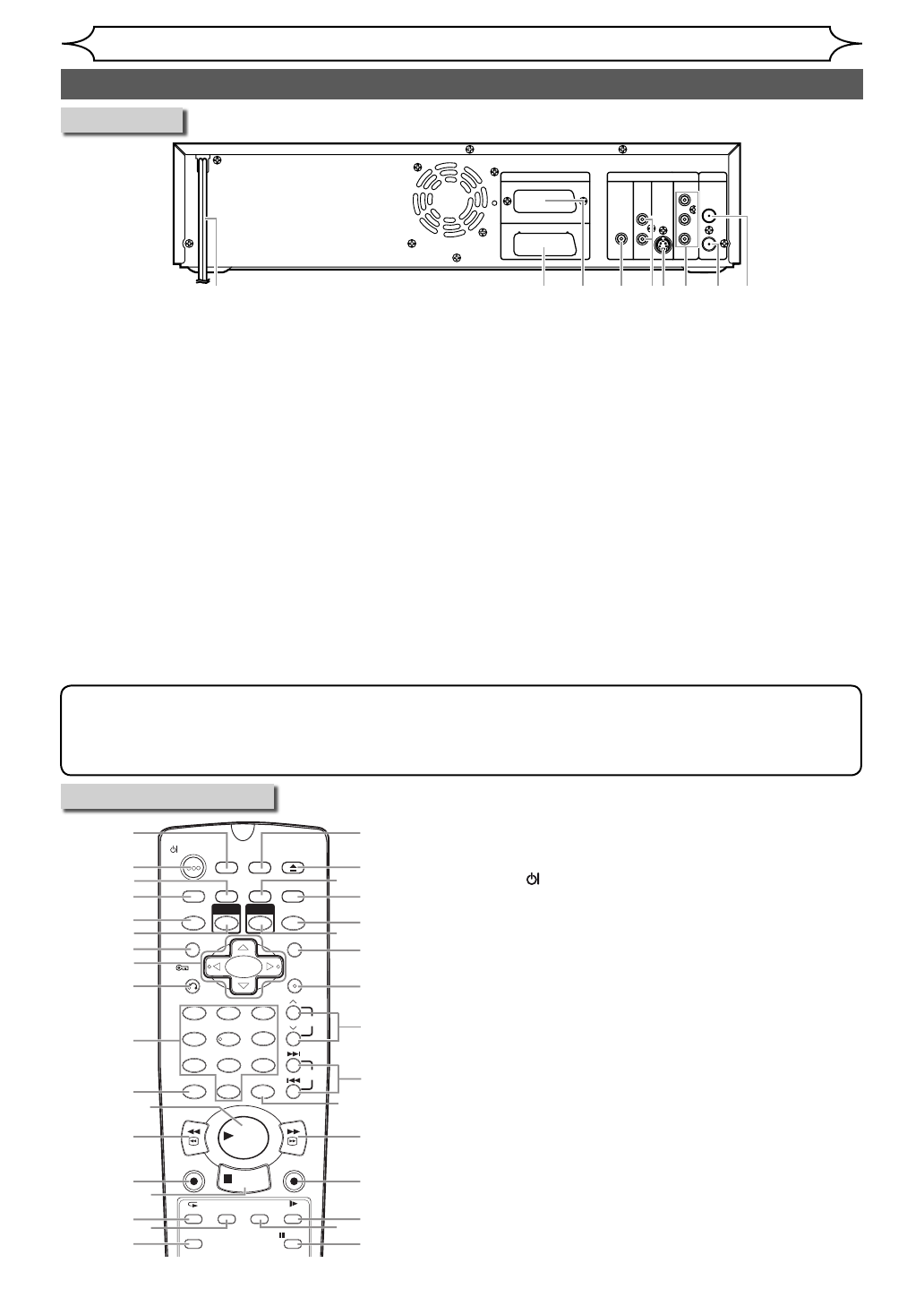

Задняя панель

1 Сетевой кабель

•

Используется для подключения к стандартной розетке сети питания.

2  Разъемy Scart AV1 (TV) (VCR / DVD)

•

Используется для подключения к разъему Scart на вашем
телевизоре. Используйте доступный в сети розничной
продажи кабель Scart.

  3  Разъемy Scart AV2 (DECODER) (VCR / DVD)

•

Используется для подключения к видеомагнитофону,
видеокамере или другому аудио-видеооборудованию.
Используйте доступный в сети розничной продажи кабель Scart.

4  Разъемы DIGITAL AUDIO OUT

(COAXIAL) (DVD)

•

 Используется для подключения к усилителю с помощью разъема
цифрового входа также, как и к декодеру Dolby Digital, декодеру DTS или
декодеру MPEG.

Используйте доступные в сети розничной продажи Коаксиальные кабели.

  5  Разъемы AUDIO OUT (ANALOG) (DVD)

•

Используется для подключения к разъемам входа аудиосигнала на
вашем телевизоре.

Используйте доступные в сети розничной продажи Аудиокабель.

6  Разъем S-VIDEO OUT (DVD)

•

Используется для подключение к разъему входа S-Video
на вашем телевизоре. Используйте доступный в сети
розничной продажи кабель S-Video.

  7  Разъемы COMPONENT VIDEO OUT (DVD)

•

Подсоедините к выходным компонентным видео разъемам на
Вашем телевизоре.

Используйте имеющийся в продаже компонентный видео кабель.

  8  Разъем ANTENNA OUT (VCR / DVD)

•

Используется для подключения к антенному разъему вашего
телевизора, кабельной коробке или, непосредственно, к
системе телевизионного вещания.

Используйте Круглый коаксиальный кабель, входящий в
комплект.

  9  Разъем ANTENNA IN (VCR / DVD)

•

Используется для подключения к антенне или телевизионному
кабелю.

Пульт дистанционного управления

*

…

 Вы можете включить устройство также с помощью этих кнопок в случае,
если пульт дистанционного управления находится в режиме DVD.

1  Кнопка DUBBING (VCR / DVD)

 •

Нажатием запустите копирование с видеомагнитофона VCR на

DVD (DVD на VCR), которое вы установили в настройках меню.

2  Кнопка   OPERATE (VCR / DVD)

 •

Нажмите эту кнопку, чтобы включить или выключить изделие.

 •

Если активирована функция программирования по таймеру,

переключите изделие в режим ожидания по таймеру.

3 Кнопка TIMER PROG. (VCR / DVD)

  •  Нажмите, чтобы вывести на экран меню настроек

для программирования по таймеру.

4  Кнопка T-SET (VCR / DVD)

 •

Нажмите, чтобы войти в режим ожидания с таймером.

Находясь в режиме ожидания с таймером, нажмите,

чтобы отменить режим ожидания и включить устройство.

5  Кнопка ZOOM (DVD)

  •  Нажмите эту кнопку в режиме воспроизведения, чтобы

увеличить изображение на экране.

6  Кнопка VCR

  •  Находясь в режиме VCR, нажмите, чтобы

активировать дистанционное управление. (См. стр.

11.)

  •  Нажмите, чтобы выбрать режим вывода VCR.

7  Кнопка TOP MENU (DVD)

  •  Нажмите, чтобы вывести на экран меню заголовков.

8 Кнопки курсора

K

 /

L

/

s

/

B

 (VCR / DVD)

  •  Нажмите, чтобы выбрать пункты меню или

настройки.

AV1 (TV)

AV2 (DECODER)

DVD/VCR

DVD

ANTENNA

COAXIAL

S-VIDEO

OUT

AUDIO

OUT

DIGITAL

AUDIO OUT

COMPONENT

VIDEO OUT

L

R

Y

 P

R

/C

R

 P

B

/C

B

OUT

IN
