Подключение

8

Ru

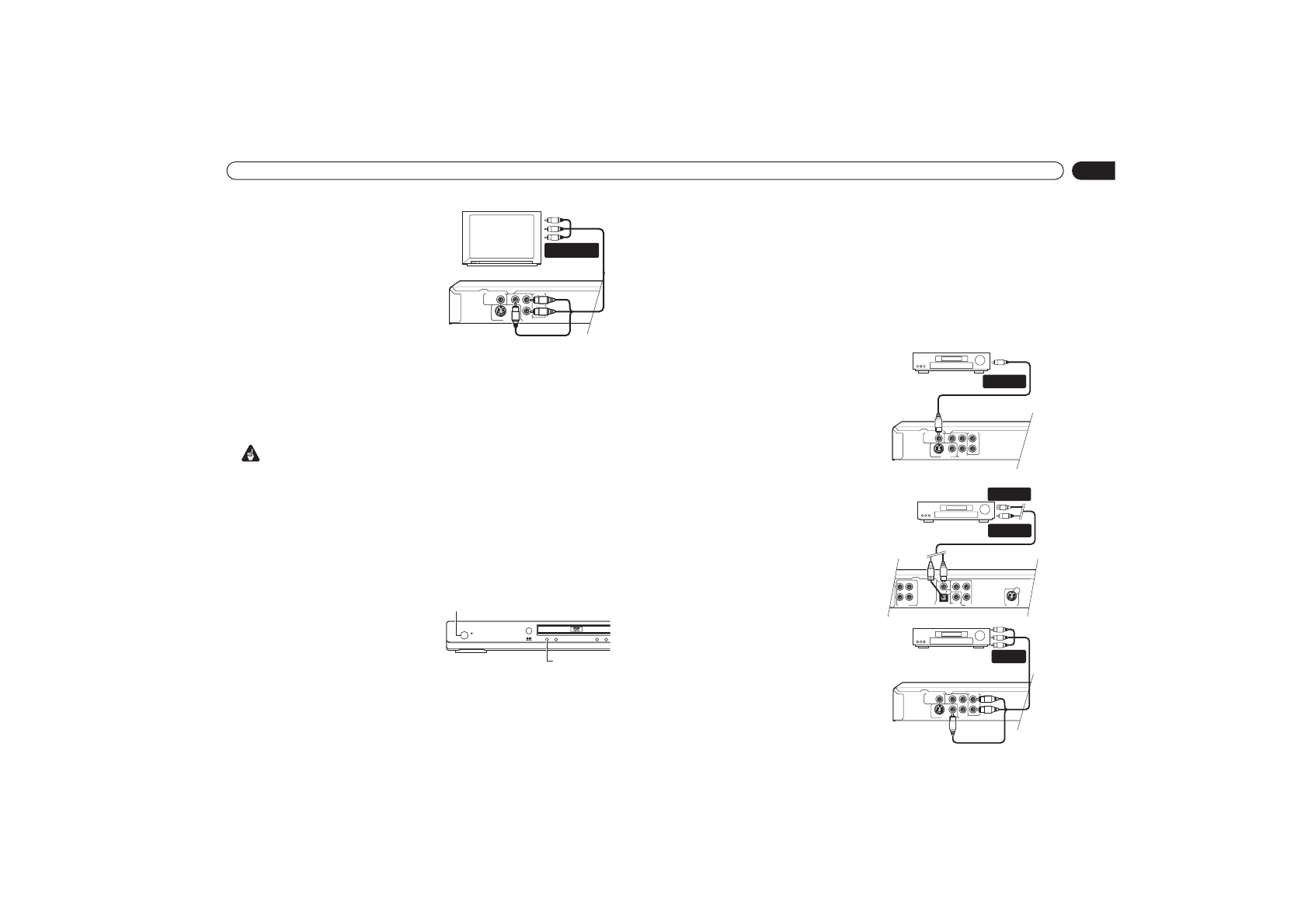

Получение сигнала прогрессивной развертки с компонентного

видеовыхода

На этом проигрывателе сигнал прогрессивной развертки может выводиться через компонентный видеовыход.
По сравнению с чересстрочным видео, частота развертки изображения в формате прогрессивной развертки
видео в два раза выше, в результате чего создается более устойчивое изображение без бликов.
Чтобы установить параметры проигрывателя для использования сигнала прогрессивной развертки
телевизора, см. раздел

Параметры меню Video Output (Вывод видеосигналов)

 на стр. 18. Когда проигрыватель

настроен на вывод сигнала прогрессивной развертки, на передней панели отображается индикатор

PRGSVE

.

 Внимание

•

Только для модели DV-2750/DV-370:

 Если для параметра

Component Out (Выходной сигнал

компонента)

 (стр. 18) установлено значение

Progressive (Прогрессивная развертка)

, то через

гнезда

VIDEO OUT

 (композит) и

S

 (S-Video) видеосигнал выводиться не будет.

•

Только для модели DV-2750/DV-370:

 Если потребуется вывести видеосигнал на несколько мониторов

одновременно, установите для параметра режима вывода видеосигнала проигрывателя значение

Interlace (Чересстрочная развертка)

.

• Если к проигрывателю с прогрессивной разверткой сигнала подключен телевизор, не совместимый с

таким типом сигнала, на экране телевизора вообще ничего не отобразится. В этом случае выключите всю
аппаратуру и заново подключите ее, используя видеокабель, входящий в комплект поставки (см.

Легкость

подключения

 на стр. 7), и переключите сигнал в режим

Interlace (Чересстрочная развертка)

 (см. ниже).

Переключение видеовыхода в режим чересстрочной развертки с передней

панели управления

Совместимость системы с телевизорами высокой четкости с прогрессивной

разверткой

Этот проигрыватель совместим с прогрессивной системой защиты видео от копирования Macro Vision System
Copy Guard.
Потребителям следует помнить, что не все марки телевизоров высокой четкости полностью совместимы с
данным продуктом, что может привести к появлению помех на изображении. При возникновении искажений в
изображениях формата 525 с прогрессивной разверткой рекомендуется переключить подключение на

стандартный выход (Чресстрочная развертка). При наличии вопросов о совместимости нашего телевизора с
данной моделью проигрывателя обратитесь в фирменный сервисный центр по обслуживанию покупателей.
Этот проигрыватель совместим со следующими устройствами отображения Pioneer:
PDP-504HDE, PDP-434HDE

Подключение к ресиверу AV

Для прослушивания многоканального объемного звука необходимо подключить проигрыватель к ресиверу AV
с помощью цифрового выхода.
Модель DV-470 оснащена оптическим и коаксиальным цифровым выходом; модели DV-2750 и DV-370 имеют
только коаксиальный цифровой выход.
Помимо цифрового, рекомендуется также выполнить стереофоническое аналоговое подключение.
Возможно, к ресиверу AV потребуется подключить также и видеовыход. Можно использовать любой из
имеющихся на проигрывателе видеовыходов (на рисунке показано подключение для стандартного
(композитного) видеосигнала).

•

Используйте компонентный видеокабель

(не входит в комплект) для подключения выхода

COMPONENT VIDEO OUT к компонентному

видеовходу телевизора, монитора или ресивера

AV.

Переключите проигрыватель в режим ожидания, нажав
на передней панели кнопку



 STANDBY/ON

(ОЖИДАНИЕ/ВКЛ.)

, а затем нажмите кнопку

для переключения проигрывателя в режим

Interlace

(Чересстрочная развертка)

.

DIGITAL AUDIO OUT

S

L

R

P

R

P

B

Y

COAXIAL

COMPONENT VIDEO OUT

AUDIO OUT

VIDEO OUT

Выходной сигнал

компонента

Телевизор

DV-2750
DV-370

DV-2750

STANDBY/ON



 STANDBY/ON

1

Подключите гнездо DIGITAL AUDIO OUT

COAXIAL (ЦИФРОВОЙ КОАКСИАЛЬНЫЙ

АУДИОВЫХОД) проигрывателя к цифровому

коаксиальному входу на ресивере AV.

Используйте коаксиальный кабель (похожий на
прилагаемый видеокабель) для подключения гнезда

COAXIAL DIGITAL AUDIO OUT (КОАКСИАЛЬНЫЙ

ЦИФРОВОЙ АУДИОВЫХОД)

 к коаксиальному

входу ресивера AV.

Только для модели DV-470:

 для выполнения этого

соединения можно также использовать оптический
выход (

OPTICAL DIGITAL AUDIO OUT

(ОПТИЧЕСКИЙ ЦИФРОВОЙ АУДИОВЫХОД)

).

2

Подключите аналоговые гнезда AUDIO OUT

L/R (АУДИОВЫХОД Л/П) и VIDEO OUT

проигрывателя к соответствующему набору

аудио- и видеовходов на ресивере AV.

• Для подключения к ресиверу AV при желании

можно использовать разъем SCART AV, S-Video
или разъемы компонентного выхода.

DIGITAL AUDIO OUT

S

L

R

P

R

P

B

Y

COAXIAL

COMPONENT VIDEO OUT

AUDIO OUT

VIDEO OUT

Ресивер AV

Цифровой вход

(коаксиальный)

DV-2750
DV-370

S

VIDEO OUT

COMPONENT VIDEO OUT

AUDIO OUT

COAXIAL

OPTICAL

DIGITAL AUDIO OUT

VIDEO

OUT

P

R

P

B

Y

Цифровой вход

(коаксиальный)

DV-470

Ресивер AV

Цифровой вход

(оптический)

L

1

2

R

DIGITAL AUDIO OUT

S

L

R

P

R

P

B

Y

COAXIAL

COMPONENT VIDEO OUT

AUDIO OUT

VIDEO OUT

Ресивер AV

Аудио- и

видеовходы

DV-2750
DV-370
