Шаг 2. Дополнительные подключения

(продол жение)

Подключение видеокамеры

Гнезда передней панели можно
использовать для перезаписи с
видеокамеры. Они расположены за щитком
справа и упрощают подключение.

Вариант 1. Использование разъема
DV IN

Используйте этот способ, если видеокамера
относится к типу Digital Video или Digital 8.
Разъем DV соответствует стандарту i.LINK.
Он дает наилучшее качество изображения.

A

  С помощью 4-х контактного кабеля i.LINK

(в комплект не входит) подключите разъем

DV IN

 устройства записи к

соответствующему разъему DV OUT
видеокамеры.

B

 Нажмите кнопку

CAM

 на пульте ДУ для

выбора CAM2.

Полезный совет:
–  Запись с устройства на видеокамеру через
разъем DV IN невозможна.

Вариант 2. Использование разъема
VIDEO IN

Воспользуйтесь подключением через разъем
VIDEO, если видеокамера имеет только
один видеовыход (композитного
видеосигнала (CVBS)). При этом
достигается хорошее качество
изображения.

A

 Подключите разъем

VIDEO

 передней

панели устройства записи к
соответствующему выходному разъему
S-VHS или выходу Video видеокамеры.

B

  С помощью аудиокабеля (красный и белый

разъемы, в комплект не входит) подключите
гнезда

AUDIO L/R

 передней панели

устройства записи к разъемам выхода звука
видеокамеры.

C

 Нажмите кнопку

CAM

 на пульте ДУ, затем

несколько раз кнопку

P

+

/

-

 для выбора

CAM1.

Полезный совет:
–  При подключении видеокамеры к разъему
scart на задней панели устройства записи
выберите пункт { EXT1 } или { EXT2 } в
качестве входного источника.

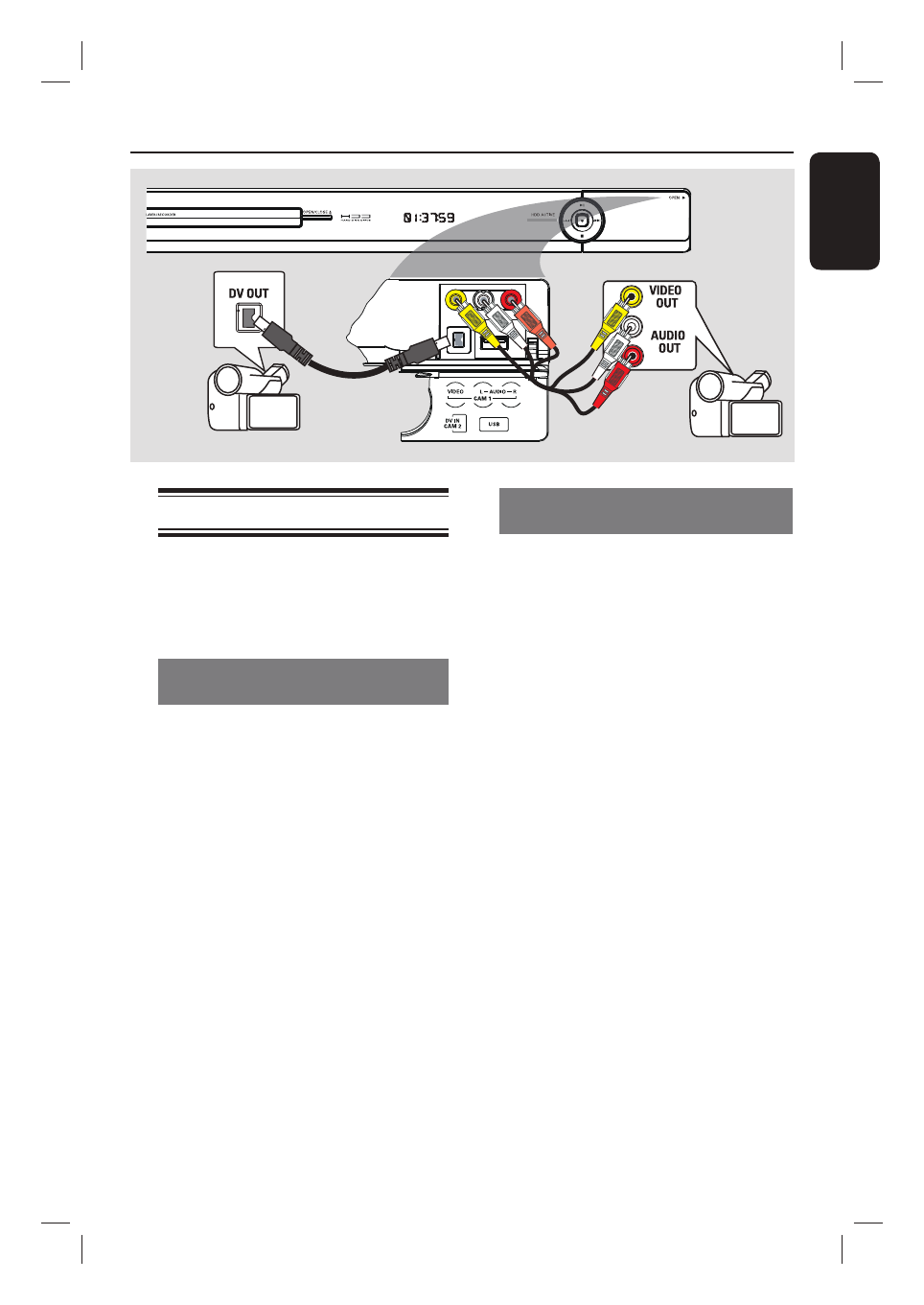

Вариант 1

Вариант 2
