17

RQT8909

При подключении к устройству, совместимому с HDMI, передается несжатый цифровой аудио- и видеосигнал. Высокое качество цифрового аудио-

и видеосигнала достигается при помощи только одного шнура. При подключении к HDMI-совместимому телевизору высокой четкости

(HDTV) данный аппарат можно переключить на вывод видеосигнала высокой четкости 1080p, 1080i или 720p.

≥

Используйте кабели HDMI длиной не более 5,0 метров.

≥

При подключении к телевизору, поддерживающему только 2-канальный вывод звука, аудиосигнал с тремя и более каналами

сводится (

➡

76, Микширование) и выводится в 2-канальном формате, даже при подключении по кабелю HDMI. (Некоторые диски не

поддерживают сведение каналов.)

≥

К данному аппарату невозможно подключить DVI-устройства, несовместимые с HDCP.

Для устройств, совместимых с системой защиты авторских прав HDCP (High-Bandwidth Digital Content Protection) (Защита цифровых

данных с высокой пропускной способностью), оснащенных цифровым входом DVI (мониторы ПК и т.д.):

В зависимости от модели устройства, при подключении с помощью коммутирующего кабеля DVI/HDMI изображение может

искажаться или не воспроизводиться вообще. (Звуковой сигнал не воспроизводится).

Подключение с помощью гнезда HDMI (High Definition Multimedia Interface)
(Мультимедийный интерфейс высокой четкости)

Относительно функции

VIERA Link

 “

HDAVI Control

TM

”

При подключении к телевизору Panasonic (VIERA) или ресиверу с функцией “HDAVI Control” появляется возможность проводить

взаимосвязанные операции. [

➡

18, Операции с подключенным телевизором (VIERA Link “HDAVI Control

TM

”/Q Link)]

≥

Нельзя использовать кабели, не совместимые с HDMI.

≥

Рекомендуется, чтобы Вы использовали кабель HDMI производства Panasonic.

Рекомендуемые запасные части: RP-CDHG15 (1,5 м), RP-CDHG30 (3,0 м), RP-CDHG50 (5,0 м), и т.д.

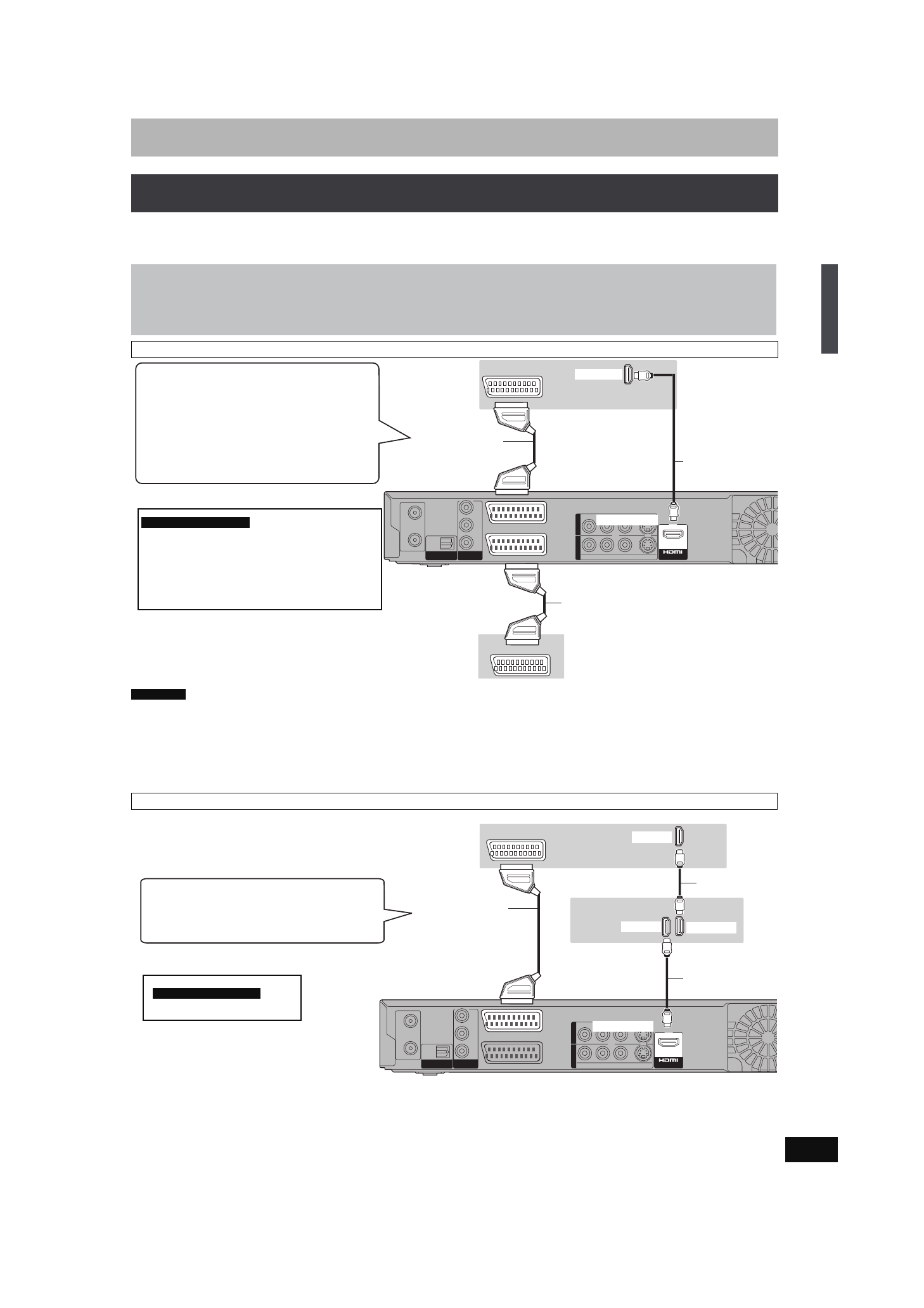

Подключение к телевизору, совместимому с HDMI

RF

RF

IN

IN

RF

RF

OUT

OUT

AV2  (DECODER/EXT)

AV1

(TV)

OPTICAL

DIGI

DIGI

TAL

AL

AUDIO OU

UDIO OU

T

(PCM/BITSTREAM)

(PCM/BITSTREAM)

COMPONENT

COMPONENT

VIDEO OUT

VIDEO OUT

S VIDEO

VIDEO

R-AUDIO-L

P

R

P

B

Y

OUT

O

U

T

A

V4 I

V

4

 I

N

A

A

V OU

V OU

T

T

HDMI AV OUT

AV

HDMI IN

AV

21-штекерный

кабель СКАРТ с

полной

разводкой

21-штекерный
кабель СКАРТ

Задняя панель данного аппарата

Задняя панель цифрового/
спутникового ресивера или
декодера

Кабель HDMI

Задняя панель
телевизора

Подключение к телевизору

Panasonic

 (

VIERA

)

После подключения 21-штыревого кабеля

СКАРТ появляется возможность использовать

следующие функции.

≥

Прямая запись с телевизора (

➡

18)

≥

Просмотр изображения с цифрового/

спутникового ресивера или декодера

(В этом случае убедитесь, переключен ли
телевизионный вход в положение “AV”).

≥

Установите “

VIERA Link

” в положение “Вкл.”

(

➡

63).

(Настройка по умолчанию – “Вкл.”.)

≥

Установите “Цифpoвoй aудиoвыхoд” в положение

“HDMI и oптичecкий” (

➡

63).

(Настройка по умолчанию– “HDMI и oптичecкий”.)

Необходимая настройка

Примечания

Подключение к HDMI-совместимому телевизору и ресиверу

RF

RF

IN

IN

RF

RF

OUT

OUT

AV2  (DECODER/EXT)

AV1

(TV)

OPTICAL

DIGI

DIGI

TAL

AL

AUDIO OU

UDIO OU

T

(PCM/BITSTREAM)

(PCM/BITSTREAM)

COMPONENT

COMPONENT

VIDEO OUT

VIDEO OUT

S VIDEO

VIDEO

R-AUDIO-L

P

R

P

B

Y

OUT

O

U

T

A

V4 I

V

4

 I

N

A

A

V OU

V OU

T

T

HDMI AV OUT

HDMI IN

HDMI IN

HDMI OUT

AV

Задняя панель данного аппарата

Кабель HDMI

Кабель HDMI

21-штекерный

кабель СКАРТ с

полной разводкой

Задняя панель телевизора

Задняя панель
ресивера

Подключение к телевизору Panasonic

(VIERA)

➡

выше

➡

выше

Необходимая настройка

ОПЕР

А

ЦИЯ 1

П

од

ключ

ение
