ВВЕДЕНИЕ

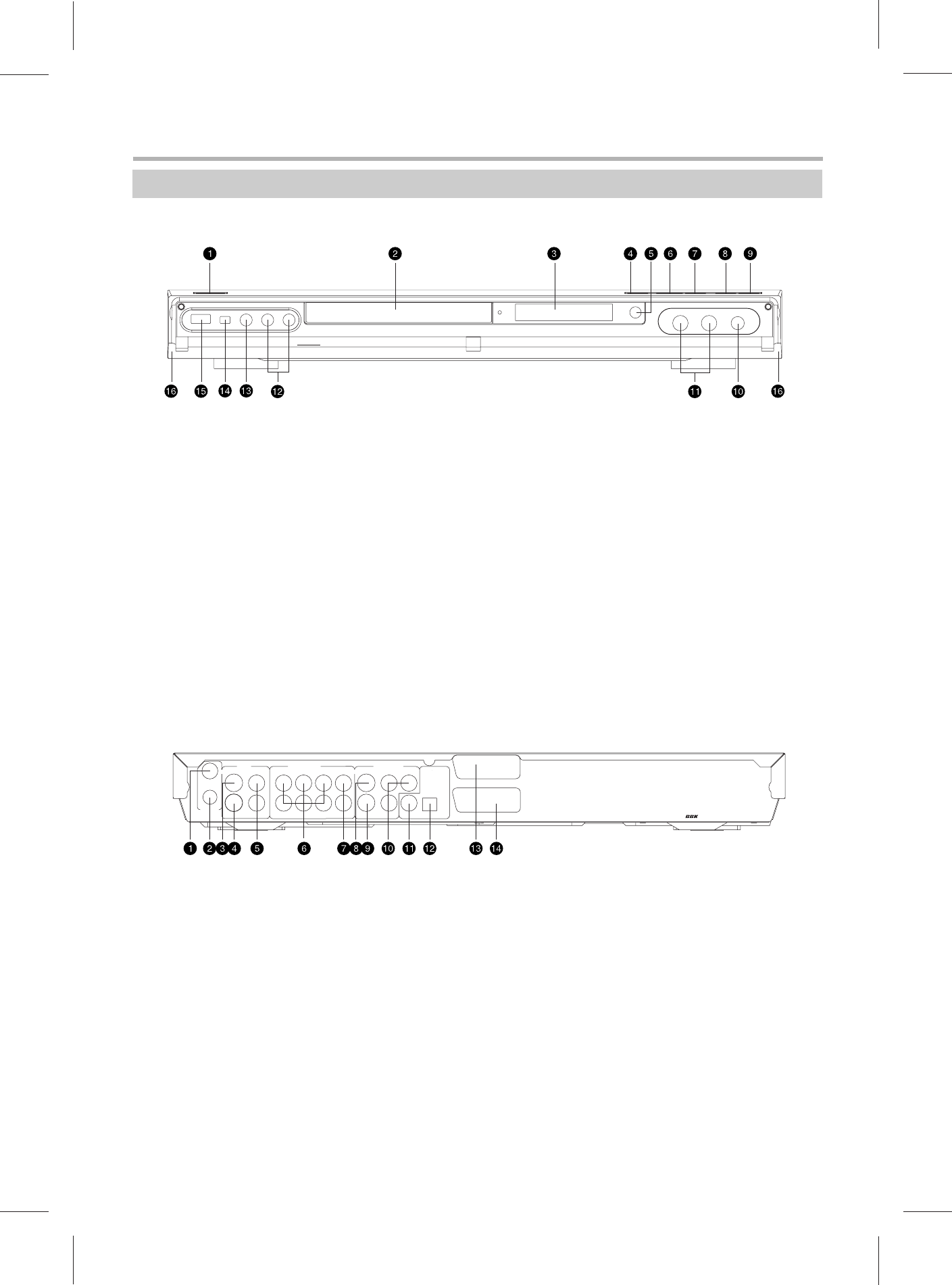

Общий вид передней панели

Общий вид задней панели

ПРИМЕЧАНИЯ

•  Клавиши передней панели аппарата аналогичны соответствующим клавишам пульта ДУ.
•  Перед использованием входов на передней панели аппарата необходимо откинуть декоративную панель (16).

:

Вход для подключения телевизионной антенны

;

Выход для соединения с антенным гнездом
телевизора

<

Композитный видеовход

=

Видеовход S Video

>

Стереофонический аудиовход

?

Аудиовыход 5.1CH

@

Стереофонический аудиовыход

A

Композитный видеовыход

B

Видеовыход S Video

C

Компонентный видеовыход (Y Cb/Pb Cr/Pr)

0

Цифровой коаксиальный аудиовыход

1

Цифровой оптический аудиовыход

2

Вход SCART

3

Выход RGB/SCART

M I X E D

F R O N T

C E N T R E

I N

O U T

S V I D E O

V I D E O

S V I D E O

C b / P b

C r / P r

Y

L

L

L

L

R

R

R

R

S U B W O O F E R

S U R R O U N D

C O A X I A L

O P T I C A L

D I G I T A L
A U D I O   O U T P U T

V I D E O   O U T P U T

C O M P O N E N T

A U D I O   O U T P U T

I N P U T

T V   7 5

Ω

A N T E N N A

A U D I O

S C A R T   O U T P U T   ( C V B S / R G B )

S C A R T   I N P U T   ( C V B S )

V I D E O

Расположение и функции органов управления

:

Клавиша STANDBY/ON

Рабочий режим/режим ожидания.

;

Отсек для диска

Размещайте диск рабочей стороной вниз.

<

Информационный дисплей

=

Клавиша OPEN/CLOSE

Открытие и закрытие лотка для диска.

>

Датчик пульта ДУ

?

Клавиша PLAY

Включение воспроизведения.

@

Клавиша STOP

Остановка воспроизведения.

A

Клавиша SOURCE

Переключение режимов работы и видеовходов.

B

Клавиша REC

Включение записи.

C

Регулятор громкости микрофонов

0

Микрофонные входы

1

Фронтальный стереофонический аудиовход

2

Фронтальный видеовход VIDEO (композитный)

3

Интерфейс DV

4

USB−порт для подключения внешних устройств

5

Декоративная откидная панель аппарата

V I D E O

L

A U D I O

R

U S B

D V

M I C   1

M I C   2

  V O L   +
