12

ПОДКЛЮЧЕНИЕ

A. Подключение к универсальному интерфейсу SCART

Если источник сигнала оснащен композитным видеовыходом и стереофоническим аудиовыходом, реализованным
через интерфейс SCART, то подключите аппарат посредством данного интерфейса. После подключения источника
сигнала выберите вход SCART при помощи клавиш SOURCE на передней панели аппарата или пульте ДУ.

B. Подключение к композитному видеовходу

Источник сигнала может быть подключен к композитному видеовходу на задней панели аппарата. При этом сигнал
аудиосопровождения необходимо подключить к стереофоническому аудиовходу на задней панели аппарата
(см. рис.). После подключения источника сигнала выберите вход Rear CVBS при помощи клавиши SOURCE
на передней панели аппарата или пульте ДУ.

C. Подключение к видеовходу S−Video

Если источник сигнала оснащен видеовыходом S Video, то подключение можно выполнить к видеовходу S Video.
Аудиовыход источника следует подключить к стереофоническому аудиовходу на задней панели рекордера (см. с. 4).
После подключения источника сигнала выберите вход Rear S VIDEO при помощи клавиши SOURCE на передней
панели аппарата или пульте ДУ.

ПРИМЕЧАНИЯ

• Вы можете записывать видеосигнал с различных внешних источников (видеомагнитофон, видеокамера,

DVD плеер и др.).

• Перед выполнением подключений обязательно перечитайте инструкции к подключаемому оборудованию.
• Из за общего аудиовхода одновременное использование композитного и S Video видеовходов  на задней панели

невозможно.

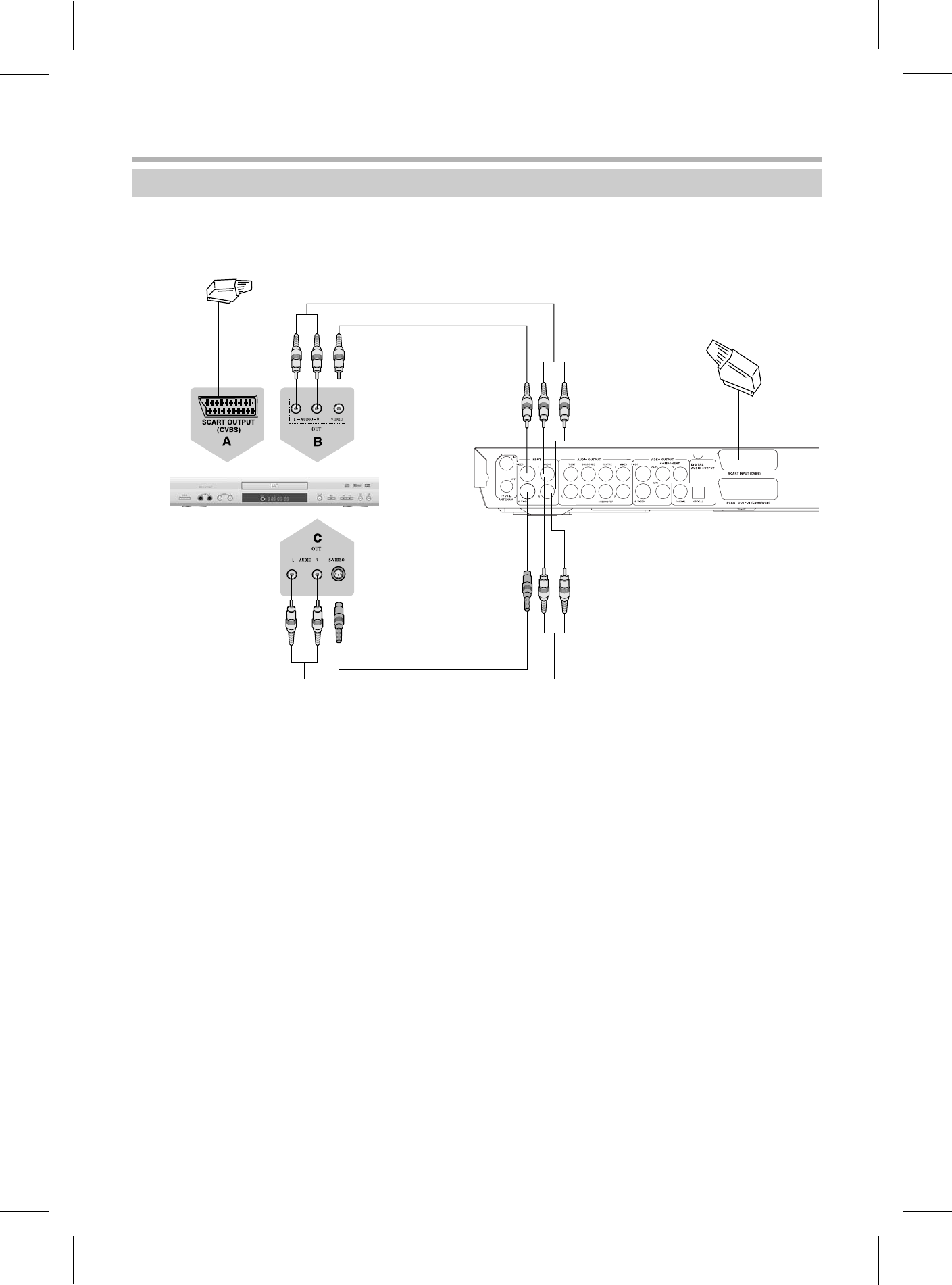

Подключение к входам на задней панели DVD/HDD−рекордера

Подключение внешних источников сигнала для записи

После подключения к телевизору и аудиосистеме Вы можете подключить внешние источники сигнала для записи.

Источник сигнала

Задняя панель
