Задняя панель

7

ПОДКЛЮЧЕНИЕ

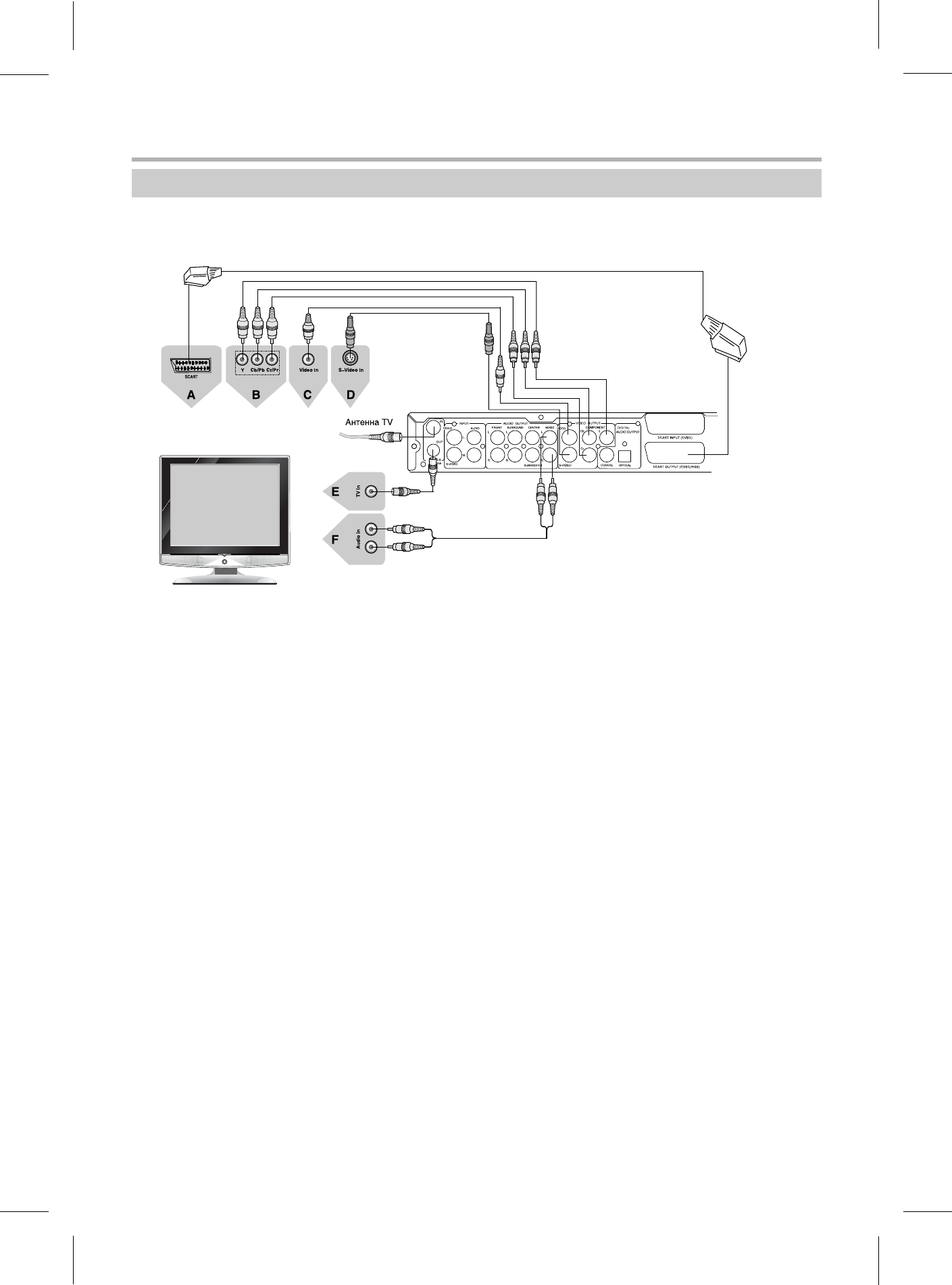

Подключение к телевизору

Внимание: убедитесь, что все подключаемые компоненты отключены от электрической сети, прежде чем
выполнять подключения.

2 0 "   L C D   T V

L T 2 0 0 3 - 1

MODEL:

 SOURCE

 CH

 VOL

 MENU

Подключение видеосигнала

A. Подключение с использованием видеовыхода RGB/SCART

RGB/SCART – один из наиболее удобных интерфейсов для подключения к телевизору. При подключении
с использованием этого интерфейса установите параметр видеовыхода в положение RGB  (см. c. 33).

B. Подключение с использованием компонентного видеовыхода Y Cb/Pb Cr/Pr

Компонентный видеовыход аппарата может работать в режиме с чересстрочной и прогрессивной разверткой.
Это позволяет подключить аппарат к самому современному телевизору, мультимедийному проектору
или плазменной панели. При таком подключении параметр видеовыхода следует установить в состояние Y Cb Cr
(см. c. 33).

C. Подключение с использованием композитного видеовыхода

Если телевизор не оснащен никакими другими видеовходами кроме композитного, Вы можете подключить
аппарат, используя композитный видеовыход.

D. Подключение с использованием видеовыхода S−Video

Видеовыход S−Video следует использовать, если телевизор не оборудован видеовходами RGB/SCART и Y Cb Cr
(Y Pb Pr).

E.  Подключение к антенному гнезду телевизора

Если Вы хотите использовать рекордер для записи телепередач без участия телевизора, тогда телевизионную
антенну следует подключить к антенному входу аппарата, а антенный выход соединить с антенным входом
телевизора.

Подключение аудиосигнала

F. Подключение к акустической системе телевизора

Если у Вас отсутствует акустическая система и Вы хотите использовать для воспроизведения звука встроенные
громкоговорители телевизора, тогда стереофонический аудиовыход рекордера необходимо подключить
к аудиовходу телевизора. Перед подключением к стереофоническому входу телевизора необходимо установить
параметр аудиовыходов рекордера в состояние 2CH (см. c. 35).

ПРИМЕЧАНИЯ

• Так как передача аудиосигнала предусмотрена интерфейсом SCART, то при подключении с использованием

видеовыхода RGB/SCART дополнительные аудиокабели (пункт F) следует исключить.

• Если Вы хотите воспроизводить звук при помощи внешней акустической системы, то аудиокабели (пункт F) следует

исключить и громкость телевизора установить на минимум.
