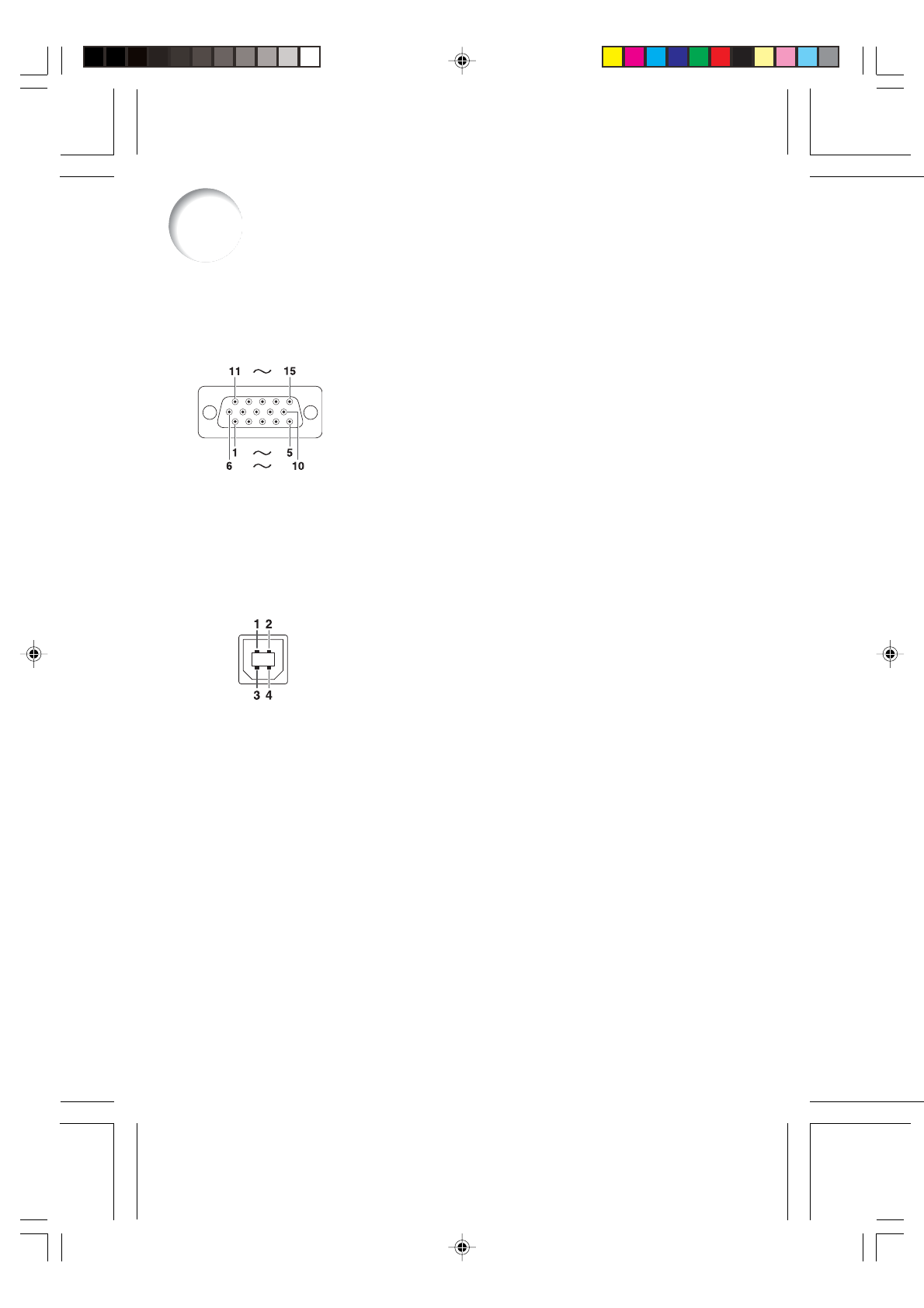

Распайка соединительных контактов
Разъем входа INPUT 1 RGB: 15Qконтактный коннектор Mini DQsub гнездового типа
RGB вход
1. Видеовход (красный)
2. Видеовход (зеленый/синхронизация по зеленому)
3. Видеовход (синий)
4. Не подключено
5. Не подключено
6. Земля (красный)
7. Земля (зеленый/синхронизация по зеленому)
8. Земля (синий)
9. Не подключено
10. GND
11. Не подключено
12. Двунаправленный обмен данными
13. Сигнал синхронизации по горизонтали: уровень TTL
14. Сигнал синхронизации по вертикали: уровень TTL
15. Синхронизирующие импульсы
Компонентный вход
1. P
R
(C
R
)
2. Y
3. P
B
(C
B
)
4. Не подключено
5. Не подключено
6. Земля (P
R
)
7. Земля (Y)
8. Земля (P
B
)
9. Не подключено
10. Не подключено
11. Не подключено
12. Не подключено
13. Не подключено
14. Не подключено
15. Не подключено
Розеточный разъем 4Qконтактный BQтипа USB
Наименование сигнала
GND
USB данные+
USB питание
USB данные–
Сигнал
1. SG
2. USB+
3. VCC
4. USB–
