Настройка и подключение

Подключение к видео оборудованию

Подключение к компонент-
ному видео оборудованию

При подключении компонентных видео
устройств, таких как проигрыватели
DVD и декодеры DTB*, воспользуйтесь
кабелем 3 RCA – 15-контактный D-sub и
DVI - 15-контактный D-sub.
* DTV – это собирательный термин,
охватывающий новые системы цифрово-
го телевидения в Соединенных Штатах.

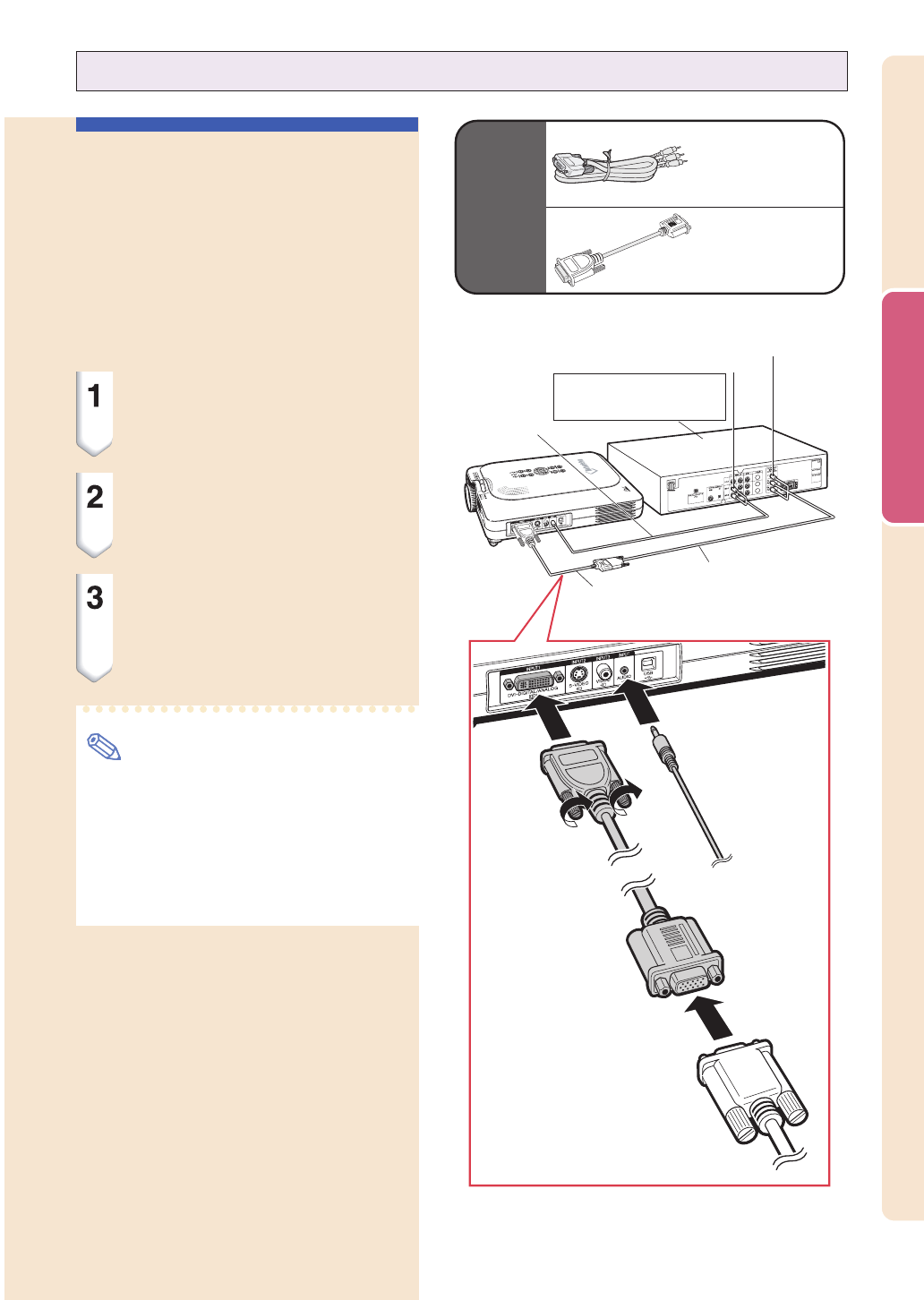

Подключите кабель 3 RCA –
15-контактный D-sub при
помощи адаптера DVI – 15-
контактный D-sub.

Воспользуйтесь указанны-
ми выше кабелями для
соединения проектора и
видео устройства.

Соедините проектор и ви-
део устройство аудио кабе-
лем (имеется в продаже).

 Примечание

• При таком подключении проектора к

видео  устройству  установите  параметр
“Signal Type” в меню “Picture” как
“Component”. Обратитесь на страницу

40

.

• Для подключения аудио входа мы реко-

мендуем Вам воспользоваться 3,5 мм
аудио кабелем со стереофоническим
мини-гнездом/RCA.

Дополни-
тельные
принадлеж-
ности

Кабель 3 RCA –
15-контактный
D-sub
Тип: AN-C3CP (3 м)

Адаптер DVI –
15-контактный
D-sub, Тип: AN-A1DV
(20 см)

К  разъему аналогового компонентного выхода

К разъему аудио выхода

Проигрыватель  DVD
или декодер DTV*

!

Аудио
кабель
(имеется  в
продаже)

~

Адаптер DVI –
15-контактный
D-sub (прода-
ется  отдельно)

Ÿ

Кабель 3 RCA –
15-контактный
D-sub (продает-
ся  отдельно)
