21

Настройка и подключение

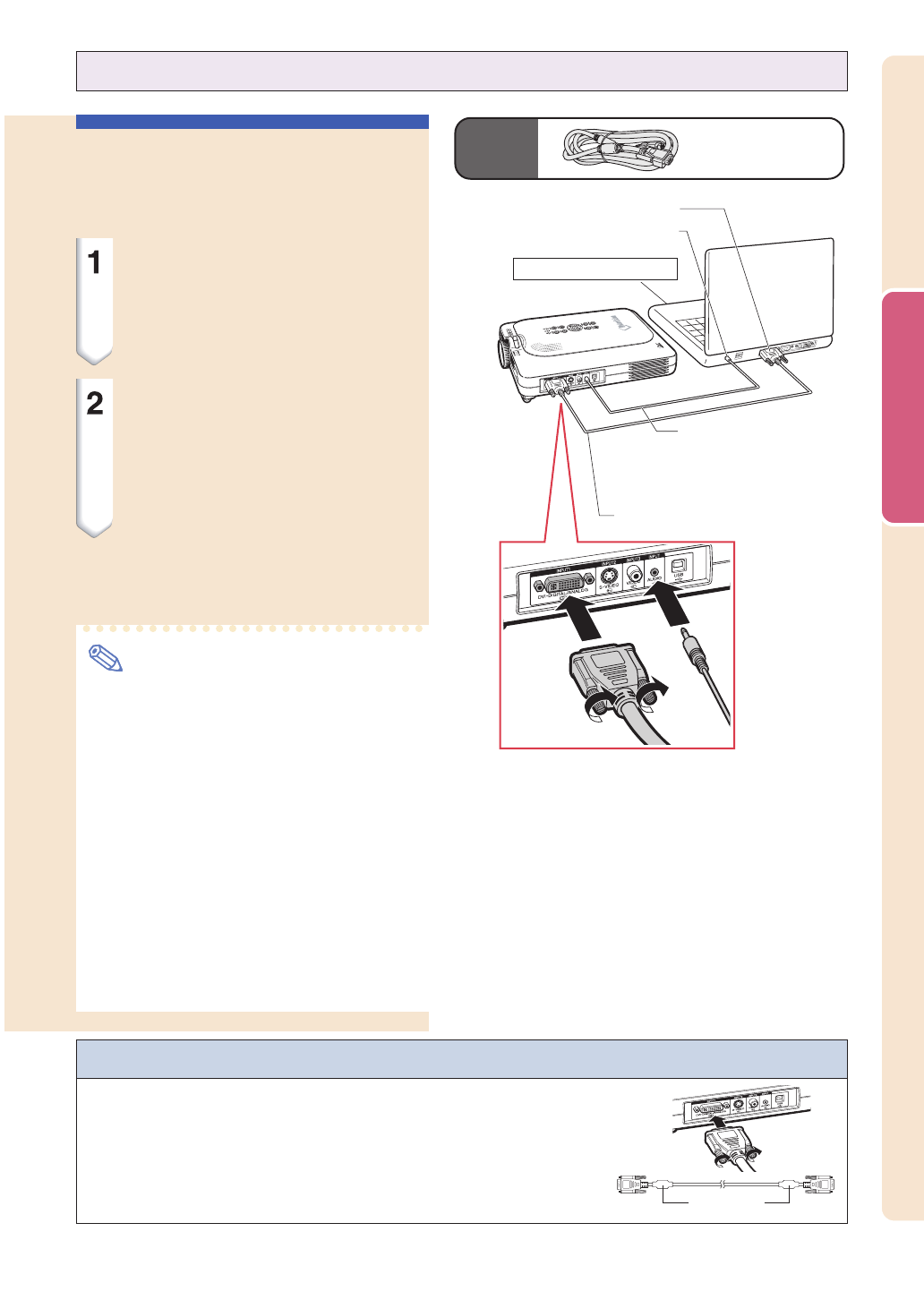

Подключение проектора к компьютеру

Подключение к компьютеру
при помощи кабеля

DVI

–

15-контактного D-sub

Подключите проектор к
компьютеру при помощи
кабеля DVI – 15-контактного
D-sub.

• Закрепите разъемы при помощи

винтов.

Для приема аудио сигнала
подключите проектор к
компьютеру при помощи
стереофонического аудио
кабеля диаметром 3,5 мм
(имеется в продаже; Вы
можете приобрести этот
кабель как запасную деталь
SHARP QCNW-4870CEZZ).

 Примечания

• Для получения информации о сигналах,

совместимых с этим проектором, обрати-
тесь к разделу “Таблица совместимости
с компьютерами” на странице

75

. Ис-

пользование сигналов, не указанных в
этой таблице, может нарушить работу
некоторых  функций.

• При таком подключении проектора к

компьютеру  установите  параметр “Signal
Type” в меню “Picture” как “RGB”. Обрати-
тесь на страницу

40

.

• Для  использования  с  некоторыми

компьютерами Macintosh Вам может
понадобиться  дополнительный  адаптер
Macintosh.  Обратитесь  к  ближайшему
авторизованному  дилеру  по  проекторам
SHARP или в сервисный центр.

Поставля-
ется в
комплекте

Кабель DVI – 15-
контактный  D-sub

К порту выхода RGB

К порту аудио выхода

Компьютер-ноутбук

Ÿ

Стереофонический аудио
кабель диаметром 3,5 мм
(имеется в продаже; Вы
можете приобрести этот
кабель как запасную
деталь SHARP QCNW-
4870CEZZ)

~

Кабель DVI –
15-контакт-
ный D-sub

Подключение кабелей с винтами

T

При подключении кабелей с винтами вставьте разъем в порт
до конца. Затем закрепите разъем, затянув винты на обеих
сторонах  штекера.

T

Не удаляйте ферритовый сердечник, прикрепленный к кабелю
DVI – 15-контактному D-sub.

Ферритовый
сердечник
