70

Русский ...

Приложения

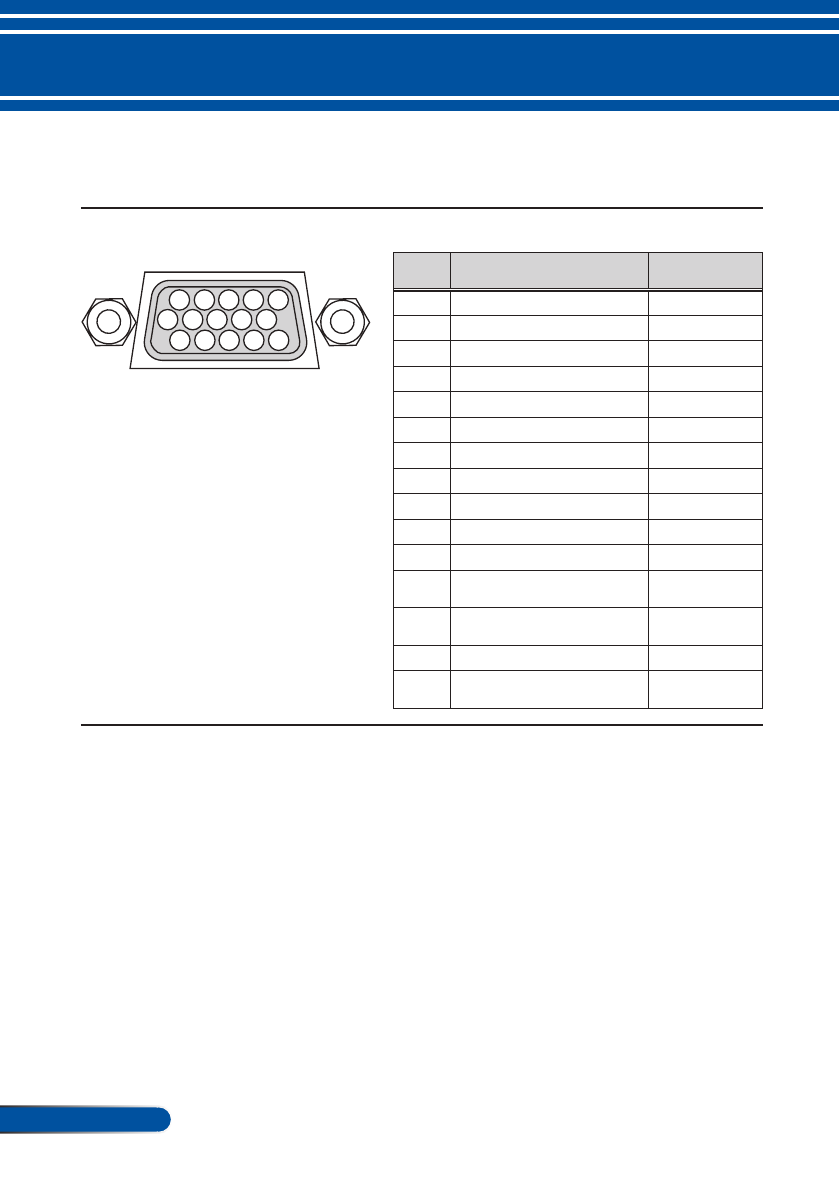

Разводка контактов разъема D-Sub Вход

компьютера

15-контактный разъем Mini D-Sub

1 2 3 4 5

11 12 13 14 15

6 7 8 9 10

Уровень сигнала
Видеосигнал: 0,7 В (размах,
аналоговый)
Синхросигнал: Уровень ТТЛ

№

контакта Сигнал RGB (аналоговый)

Сигнал YCbCr

1

Красный

Cr

2

Зеленый

Y

3

Синий

Cb

4

Земля

5

Земля

6

Земля красного

Земля Cr

7

Земля зеленого

Земля Y

8

Земля синего

Земля Cb

9

Не используется

10

Земля синхросигнала

11

Не используется

12

Двунаправленный обмен данны

-

ми (SDA)

13

Строчный синхросигнал или

композитный синхросигнал

14

Кадровый синхросигнал

15

Тактовый сигнал передачи

данных
