vii
Важная информация

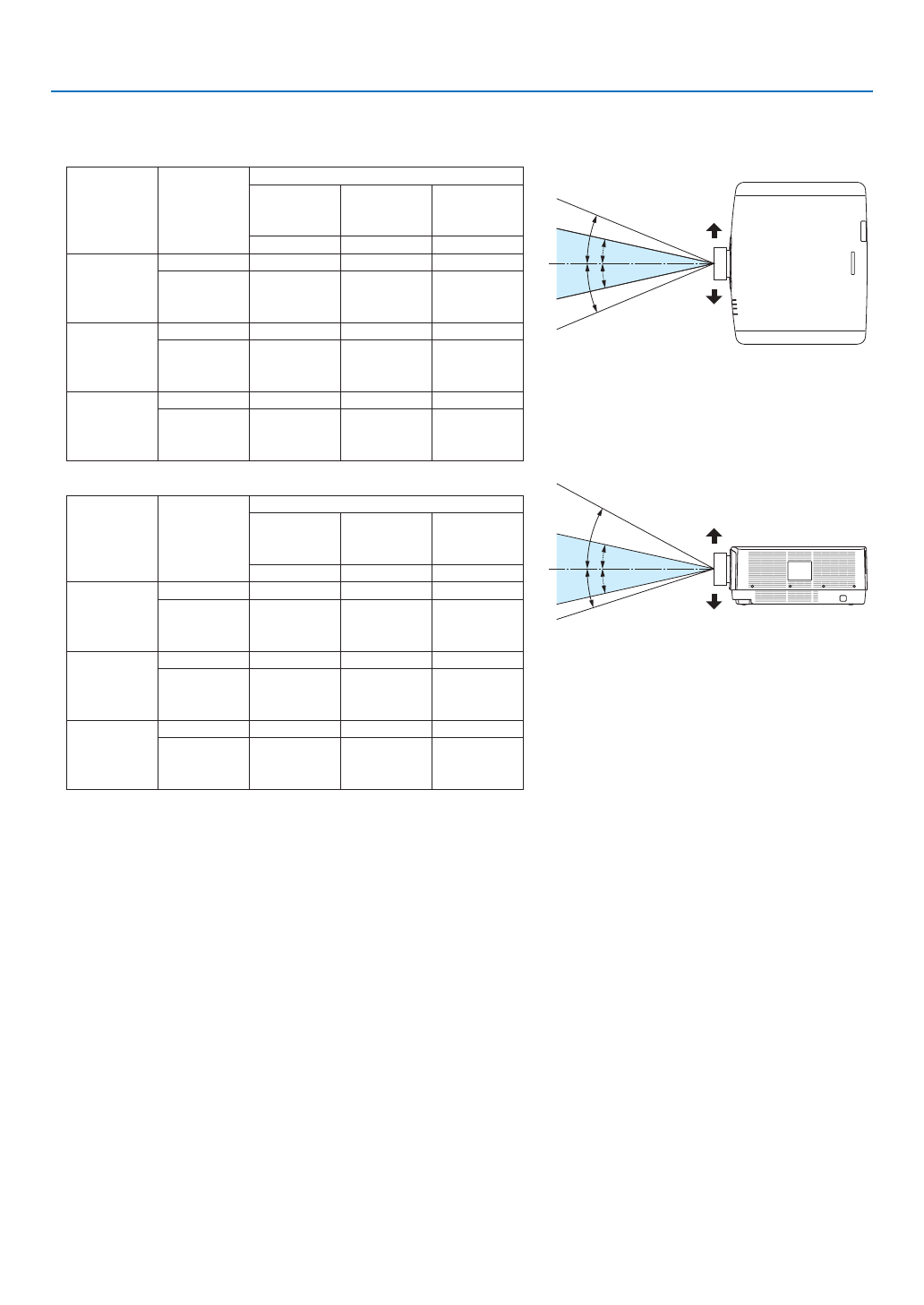

Применимый объектив: NP40ZL/NP41ZL/NP42ZL
Горизонтальный угол (единица измерения: градус)
Объектив
Масштабиро-
вание
Положение объектива
Крайнее
правое
Центральное
(ссылочное
значение)
Крайнее
левое
HR
HC
HL
NP40ZL
Телеобъектив
31,7
23,8
31,7
Широко-
угольный
объектив
41,0
31,9
41,0
NP41ZL
Телеобъектив
12,8
9,2
12,8
Широко-
угольный
объектив
27,7
20,6
27,7
NP42ZL
Телеобъектив
6,6
4,7
6,6
Широко-
угольный
объектив
12,9
9,3
12,9
HC
HC
HR
HL
Левая сторона
Правая сторона
Вертикальный угол (единица измерения: градус)
Объектив
Масштабиро-
вание
Положение объектива
Крайнее
верхнее
Центральное
(ссылочное
значение)
Крайнее
нижнее
VU
VC
VD
NP40ZL
Телеобъектив
29,3
18,3
21,6
Широко-
угольный
объектив
38,4
25,0
29,2
NP41ZL
Телеобъектив
11,7
6,9
8,3
Широко-
угольный
объектив
25,6
15,7
18,7
NP42ZL
Телеобъектив
6,0
3,5
4,2
Широко-
угольный
объектив
11,8
7,0
8,4
VC
VC
VU
VD
Низ
Верх
