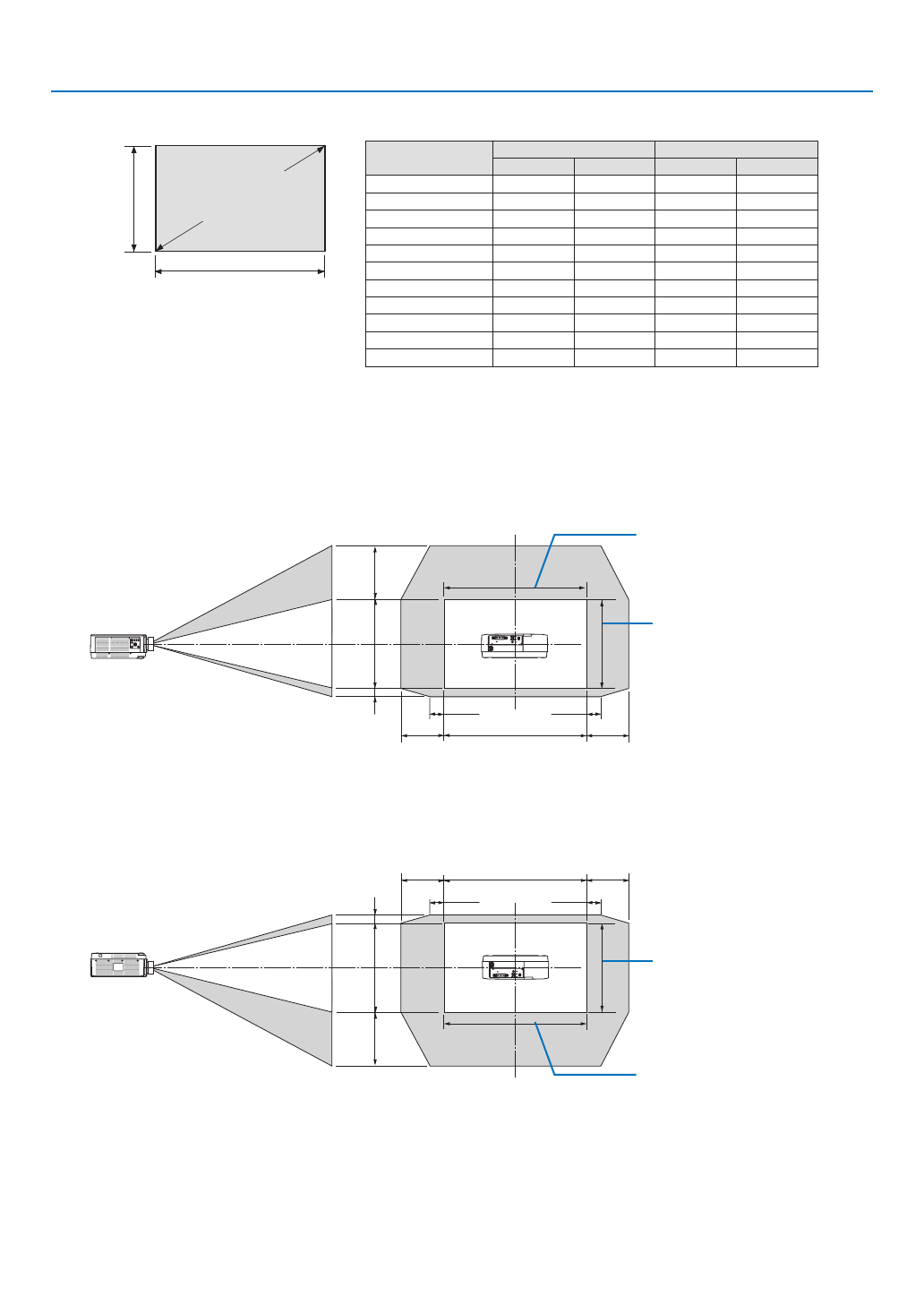

8. Приложение
Таблица размеров экрана
Высота
экрана
Ширина экрана
Размер экрана 16:10 (диа-
гональ)
Размер (в дюймах)
Ширина экрана
Высота экрана
(в дюймах)
(см)
(в дюймах)
(см)
50
42,4
107,7
26,5
67,3
60
50,9
129,2
31,8
80,8
80
67,8
172,3
42,4
107,7
100
84,8
215,4
53,0
134,6
120
101,8
258,5
63,6
161,5
150
127,2
323,1
79,5
201,9
200
169,6
430,8
106,0
269,2
240
203,5
516,9
127,2
323,1
300
254,4
646,2
159,0
403,9
400
339,2
861,6
212,0
538,5
500
424,0
1077.0
265,0
673,1
Диапазон сдвига объектива
Данный проектор оснащен функцией сдвига объектива для настройки положения проецируемого изображения при
помощи кнопок. Объектив можно сдвинуть в приведенном ниже диапазоне.
Проецирование со стола/фронтальное
100%V
100%H
10%H
10%H
50%V
10%V
20%H
20%H
Ширина проецируемого изображения
Высота проецируемого изобра-
жения
Условные обозначения: V обозначает длину по вертикали (высоту проецируемого изображения), H обозначает длину
по горизонтали (ширину проецируемого изображения).
Проецирование с потолка/фронтальное
100%V
100%H
10%H
10%H
50%V
10%V
20%H
20%H
Высота проецируемого изобра-
жения
Ширина проецируемого изображения
