4. Мультиэкранное проецирование
Проецирование двух экранов

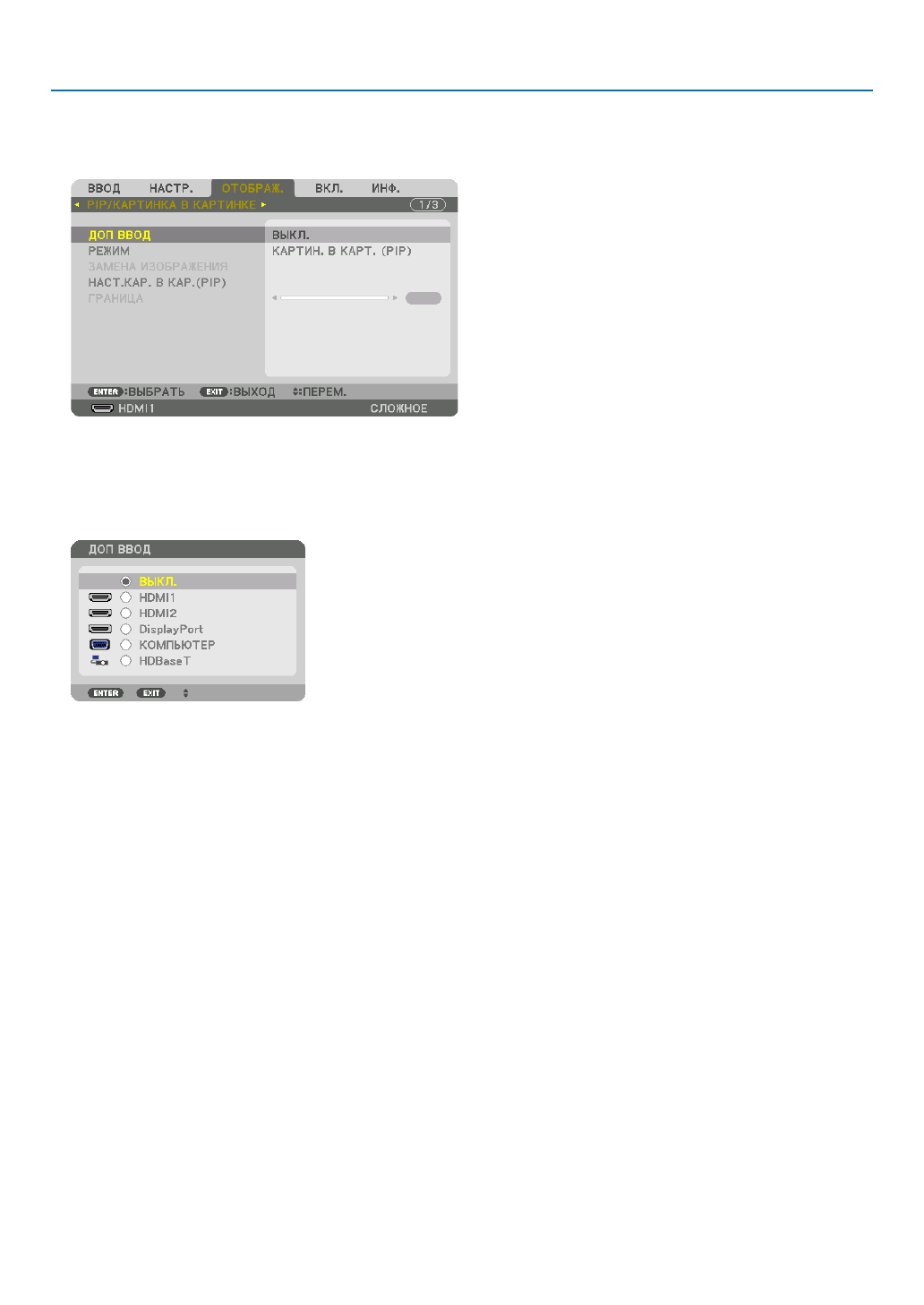

1. Нажмите кнопку MENU для отображения экранного меню и выберите [ОТОБРАЖ.]
→
[PIP/КАРТИНКА В КАР-
ТИНКЕ].
Это вызовет отображение экрана [PIP/КАРТИНКА В КАРТИНКЕ] в экранном меню.
2. Выберите [ДОП ВВОД] с помощью кнопок
▼
/
▲
, а затем нажмите кнопку ENTER.
Служит для отображения экрана [ДОП ВВОД].
3. Выберите входной сигнал с помощью кнопок
▼
/
▲
, а затем нажмите кнопку ENTER.
* Данный экран принадлежит модели HDBaseT.
Проецируется экран [КАРТИН. В КАРТ. (PIP)] (КАРТИНКА В КАРТИНКЕ) или [КАРТИНКА В КАРТИНКЕ], настроенный в па-
раметре [РЕЖИМ]. (
→
стр.
• Если название сигнала отображается серым, это означает, что он не может быть выбран.
• Сигнал также можно выбрать, нажав кнопку PIP или PBP/POP на пульте дистанционного управления.
4. Нажмите кнопку MENU.
Экранное меню исчезнет.
5. При возвращении к одиночному экрану отобразите экран [PIP/КАРТИНКА В КАРТИНКЕ] еще раз и выберите
[ВЫКЛ.] на экране [ДОП ВВОД] шага 3.
ПОДСКАЗКА:
• Во время проецирования на двойной экран, если выбранный ввод не поддерживается вспомогательным экраном, вспомогательный экран будет черным.
