232

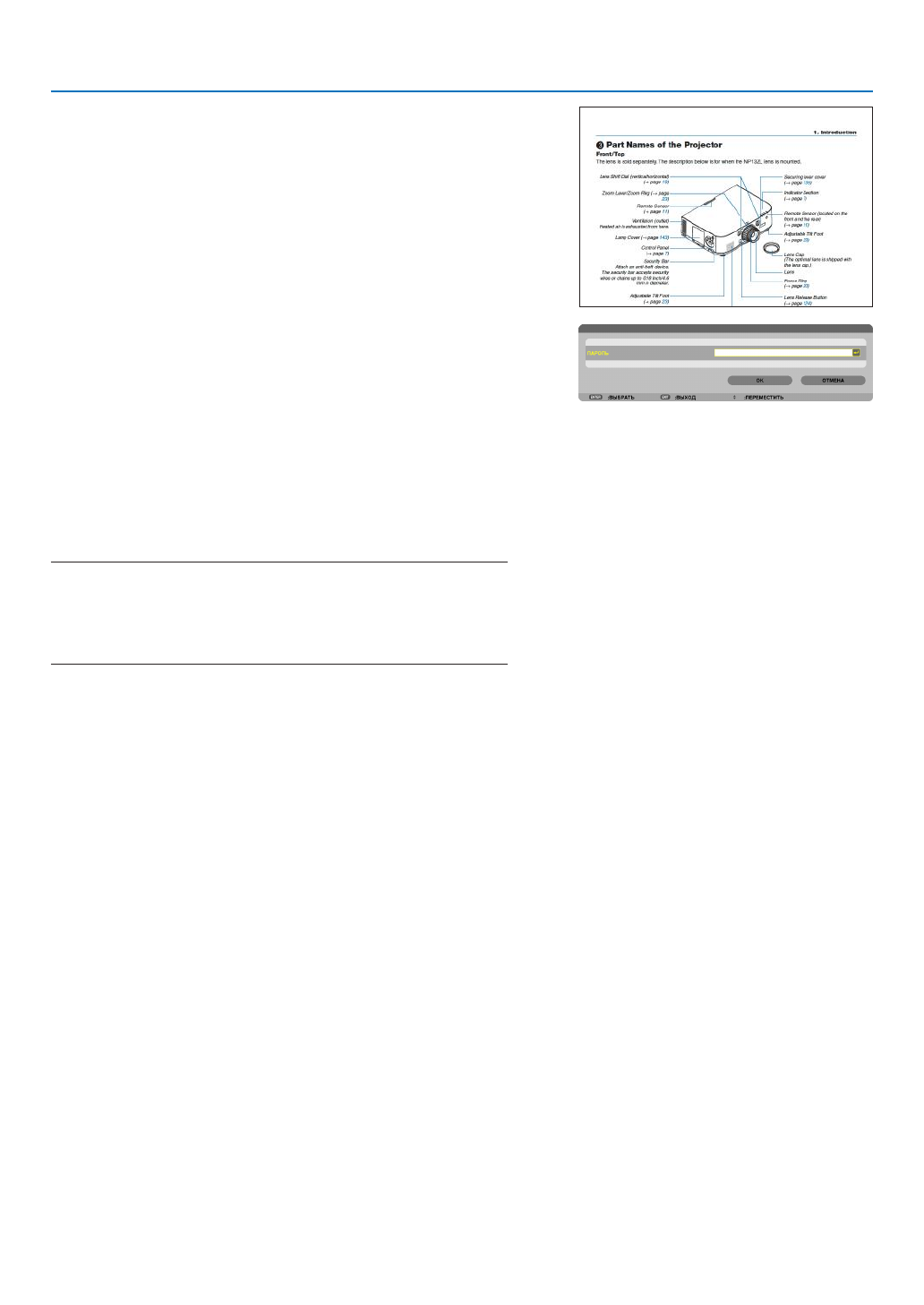

9. Использование режима «Просмотр» (Модели MM)
• Файл Adobe PDF
Отобразится первая страница.
• Файл PDF заполнит ширину экрана.
При нажатии кнопки
▼
или
▲
осуществляется прокрутка
экрана вверх или вниз.
Кнопка CTL +
▼
или CTL +
▲
перемещает экран на одну страницу
вниз или вверх.
Чтобы вернуться к окну миниатюр, нажмите кнопку EXIT.
Нажатием кнопки ENTER можно вк лючить и вык лючить
полноэкранный режим отображения.
• Появление окна ввода пароля означает, что файл PDF
защищен паролем.
П р и н а ж а т и и к н о п к и E N T E R п о я в и т с я в и р т уа л ь н а я
клавиатура. Воспользуйтесь виртуальной клавиатурой,
чтобы ввести свой пароль.
Выберите [OK] и нажмите кнопку ENTER. Откроется файл
PDF.
• Для получения более подробной информации о виртуальной
ПРИМЕЧАНИЕ:
Закладки и комментарии, добавленные после преобразования PDF, отображаться не
будут.
Если шрифты не были вставлены во время преобразования PDF, то эти шрифты
отображаться не будут.
ПОДСКАЗКА:
Для открытия файла большого размера или перелистывания страниц файла PDF с
большим количеством страниц требуется некоторое время (примерно от 30 секунд
до двух минут).
