5. Использование экранного меню

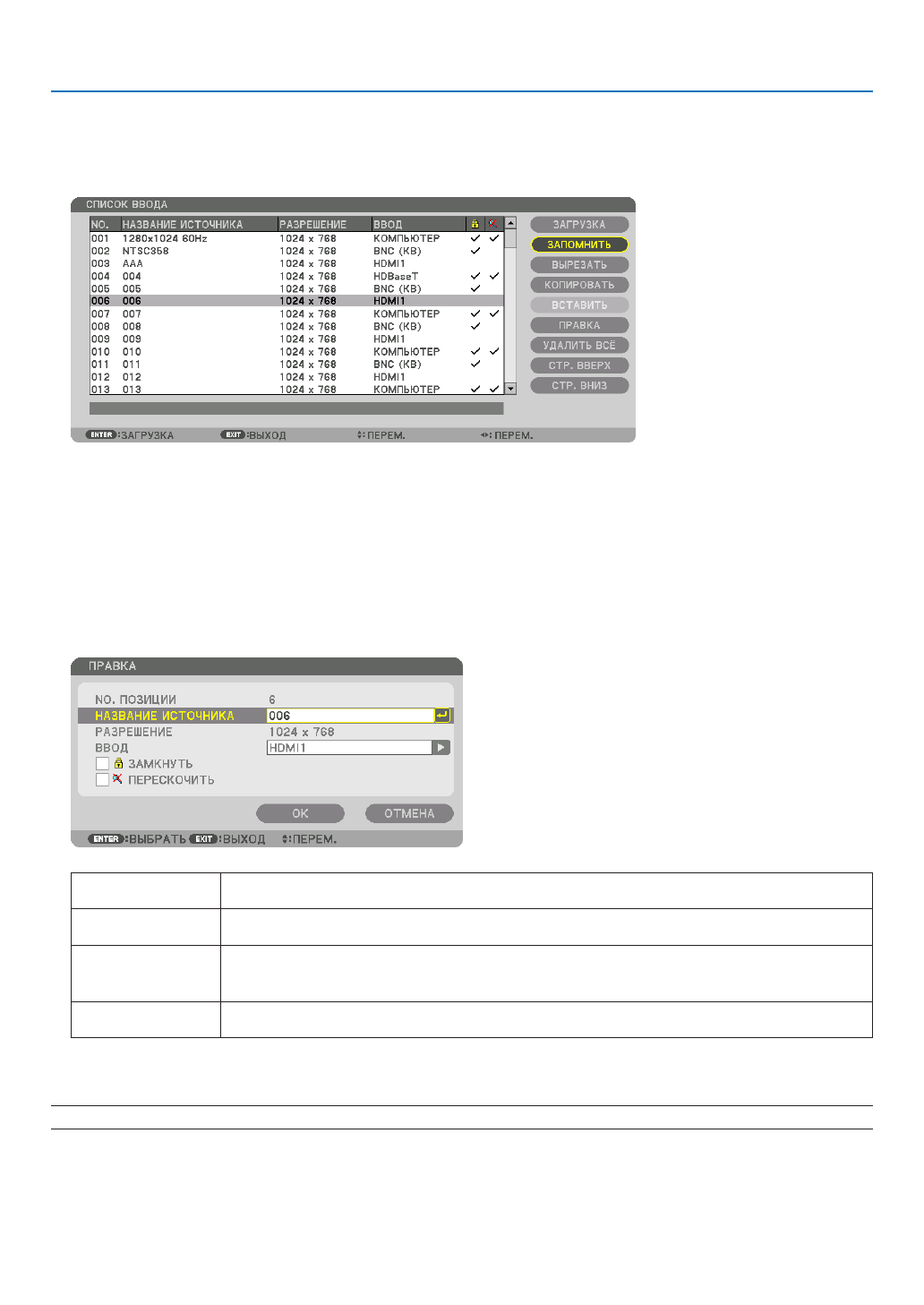

Запись проецируемого в данный момент сигнала в список ввода [ЗАПОМНИТЬ]
1. Нажмите кнопку
▲
или
▼
, чтобы выбрать любой номер.
2. Нажмите кнопку
◀
или
▶
, чтобы выбрать [ЗАПОМНИТЬ], и нажмите кнопку ENTER.
Вызов сигнала из списка ввода [ЗАГРУЗКА]
Нажмите кнопку
▲
или
▼
, чтобы выбрать сигнал, а затем нажмите кнопку ENTER.
Редактирование сигнала из списка ввода [ПРАВКА]
1. Нажмите кнопку
▲
или
▼
, чтобы выбрать сигнал для редактирования.
2. Нажмите кнопку
◀
▶
,
▲
или
▼
, чтобы выбрать [ПРАВКА], и нажмите кнопку ENTER.
Отобразится окно редактирования.
НАЗВАНИЕ ИС ТОЧ-
НИКА
Введите название сигнала. Можно использовать до 18 буквенно-цифровых знаков.
ВВОД
Входную клемму можно изменить. Входную клемму можно переключить на HDMI1/HDMI2/
DisplayPort/BNC/BNC (КВ)/BNC(Y/C)/КОМПЬЮТЕР/HDBaseT ([ETHERNET ] для моделей MM).
ЗАМКНУТЬ
Установите данный параметр, чтобы сигнал невозможно было удалить при выполнении опе-
рации [УДАЛИТЬ ВСЁ]. Изменения, выполненные после выполнения операции ЗАМКНУТЬ,
нельзя сохранить.
ПЕРЕСКОЧИТЬ
Установите данный параметр, чтобы выбранный сигнал был пропущен во время автопои-
ска.
3. Настройте предыдущие пункты, выберите [OK] и нажмите кнопку ENTER.
ПРИМЕЧАНИЕ: Входная клемма не может быть изменена на проецируемый в данный момент сигнал.
