206
8. User Supportware
• Проецируемые изображения можно передавать на компьютеры и сохранять на них.

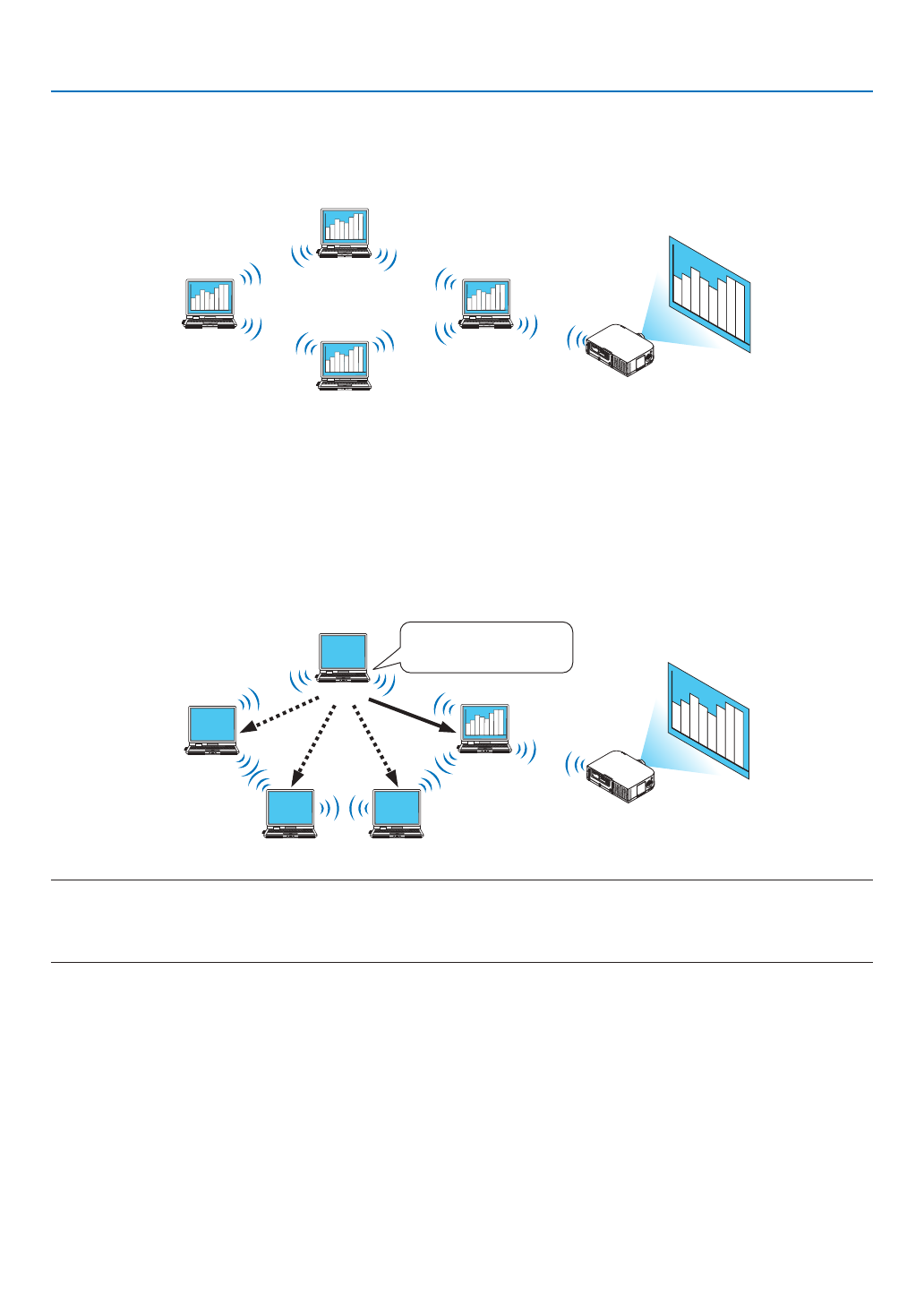

При использовании режима встречи «Meeting Mode» проецируемые изображения можно отправлять на компьютеры
всех участников (посетителей) «Встречи». Полученные изображения можно сохранить на своем компьютере с
прикрепленными текстовыми комментариями.
Ведущий
Посетитель
Посетитель
Посетитель
• Переключение на другого ведущего презентации одним нажатием кнопки
Во время конференции для переключения на другого представляющего, участникам (посетителям) достаточно
просто нажать на кнопку.
• Централизованное управление компьютером, передающим изображение на проектор
Использование Режима обучения позволяет использовать один компьютер (Руководитель) для управления
изображениями на других компьютерах (Посетитель). Возможные функции включают подключение к проектору
компьютеров, передающих изображение, а также временное отключение соединения с проектором.
Посетитель D (ведущий презентации)
Руководитель
Посетитель B
Посетитель C
М-р D, начинайте презентацию�
Посетитель А
ПРИМЕЧАНИЕ:
Режим обучения нельзя установить с помощью функции «Typical» установки, если установлена программа Image Express Utility 2.0.
Чтобы воспользоваться Режимом обучения, выберите вариант установки «Extension» в окне выбора вариантов установки, которое отображается во время
процесса установки программы Image Express Utility 2.0, и выберите «Training Mode (Attendant)» или «Training Mode (Manager)».
Подключение проектора к локальной сети.
Подключите проектор к локальной сети, следуя инструкциям в разделе «Подключение к проводной локальной сети»
(
→
страница
), «Подключение к беспроводной локальной сети (
→
страница
) и «Меню 9 приложений» (
→
)
