134

9. Приложение

❺

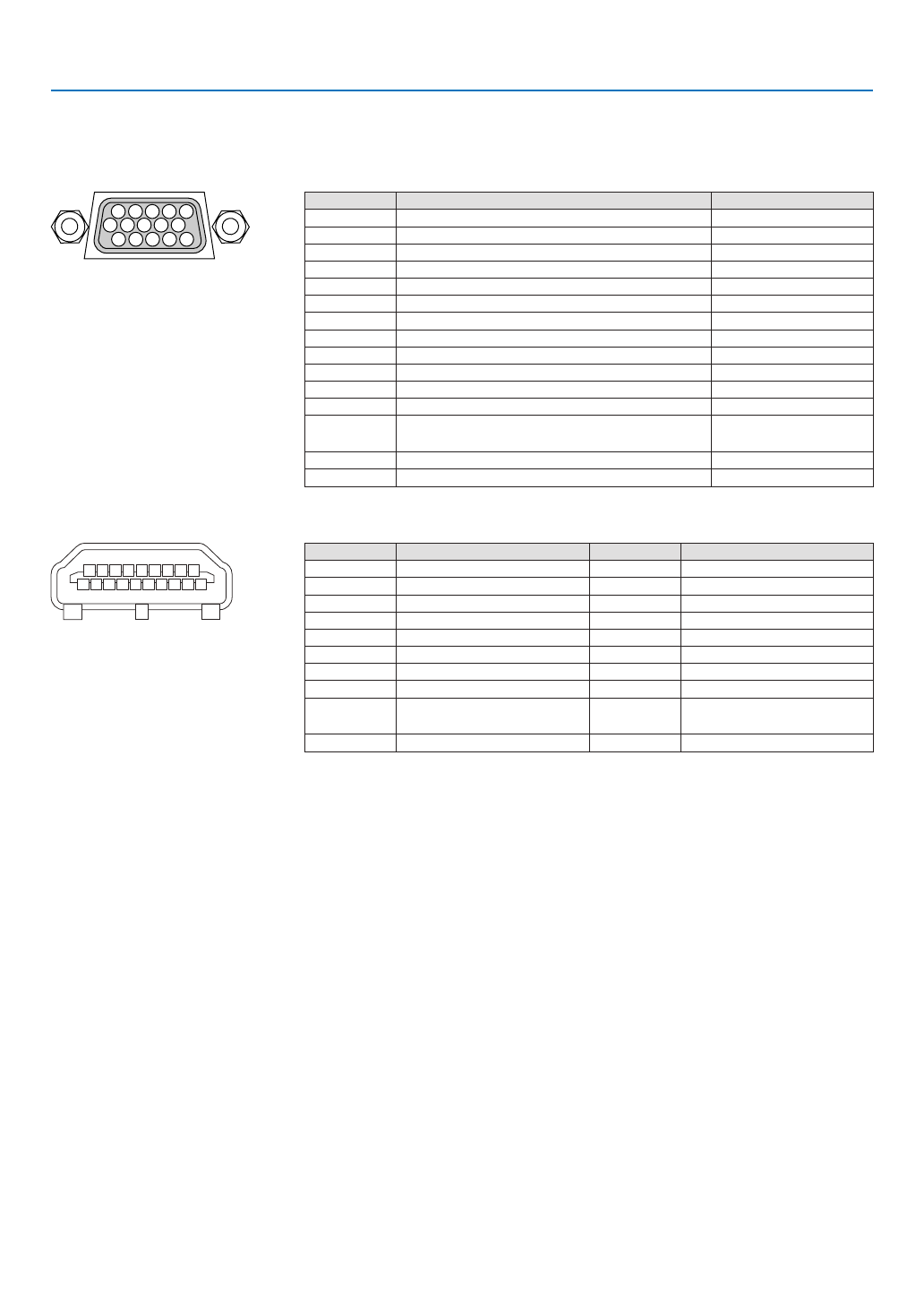

 Назначения контактов и названия сигналов главных разъемов

Разъем COMPUTER IN (миниатюрный разъем типа D с 15 контактами)

Подключение и уровень сигнала каждого контакта

5

1

4

2 3

10

11 12 13 14 15

6

9

7 8

Уровень сигнала

Видеосигнал:  0,7  В  от  пика  до  пика
(аналоговый)
Сигнал синхронизации: уровень TTL

№ контакта

Сигнал RGB (аналоговый)

Сигнал YCbCr

1

Красный

Cr

2

Зеленый или Синхрон. по зелен.

Y

3

Синий

Cb

4

Заземление

5

Заземление

6

Заземление красного

Заземление Cr

7

Заземление зеленого

Заземление Y

8

Заземление синего

Заземление Cb

9

Горячая вилка

10

Заземление синхросигнала

11

Отсутствует соединение

12

Двунаправленные данные (SDA)

13

Горизонтальная синхр. или составн. син-
хрон.

14

Вертикальная синхрониз.

15

Часы данных

Разъем HDMI 1 IN/HDMI 2 IN (тип A)

1 3 5 7 9 11 13 15 17 19

2 4 6 8 10 12 14 16 18

№ контакта

Сигнал

№ контакта

Сигнал

1

TMDS Data 2+

11

TMDS Clock Shield

2

TMDS Data 2 Shield

12

TMDS Clock−

3

TMDS Data 2−

13

СЕС

4

TMDS Data 1+

14

Отсоединение

5

TMDS Data 1 Shield

15

SCL

6

TMDS Data 1−

16

SDA

7

TMDS Data 0+

17

Заземление DDC/CEC

8

TMDS Data 0 Shield

18

Электропитание +5 В

9

TMDS Data 0−

19

Обнаружение горячей
вилки

10

TMDS Clock +
