1. Введение

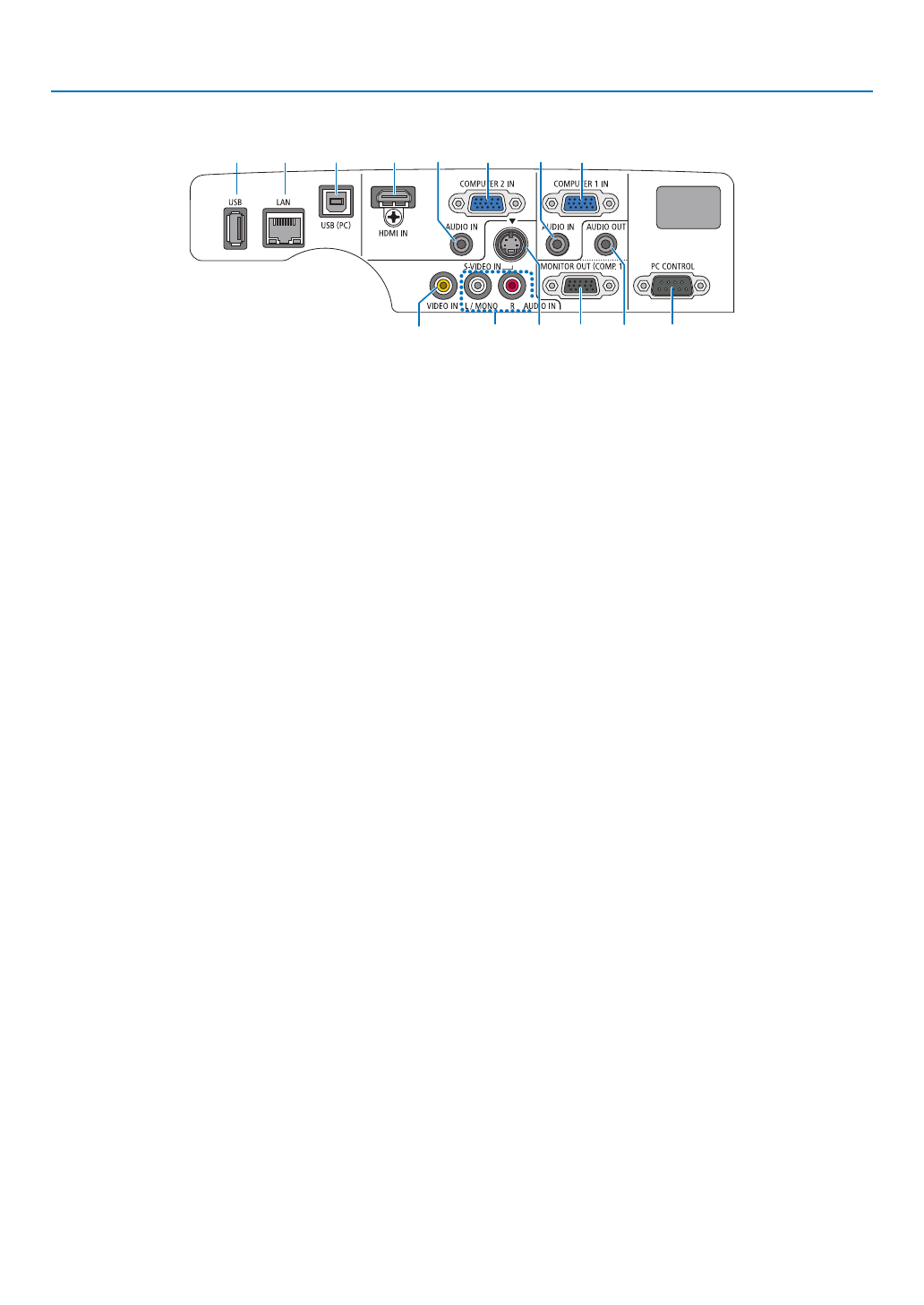

Элементы панели разъемов
1
2
3
5
6
13 12
8
7
11
14
9
10
4
1. COMPUTER 1 IN/ Компонентный входной разъем
(Mini D-Sub 15 Pin)
(
→
,
)
2. COMPUTER 1 AUDIO IN Mini Jack (Stereo Mini)
(
→
,
)
3. COMPUTER 2 IN / Компонентный входной разъем
(Mini D-Sub 15 Pin)
(
→
4. COMPUTER 2 AUDIO IN Mini Jack (Stereo Mini)
(
→
,
)
5. Разъем HDMI IN (Тип A)
(
→
)
6. Порт USB (PC) (Тип B)
(
→
7. Разъем MONITOR OUT (COMP. 1) (Mini D-Sub 15 Pin)
(
→
8. AUDIO OUT Mini Jack (Stereo Mini)
(
→
стр.
9. Разъем S-VIDEO IN (Mini DIN 4 Pin)
(
→
10. Разъем VIDEO IN (RCA)
(
→
стр.
11. VIDEO/S-VIDEO AUDIO IN L/MONO, R (RCA)
(
→
12. Порт LAN (RJ-45)
(
→
)
13. Порт USB (Тип A)
(
→
стр.
)
14. Порт PC CONTROL [PC CONTROL] (D-Sub 9 Pin)
(
→
К этому порту можно подк лючить персональный
компьютер или систему управления. В результате
проектором можно управлять с помощью протокола
последовательной передачи данных. Для авторов соб
-
ственных программ на стр.
приведены типичные
коды управления с ПК.
