132

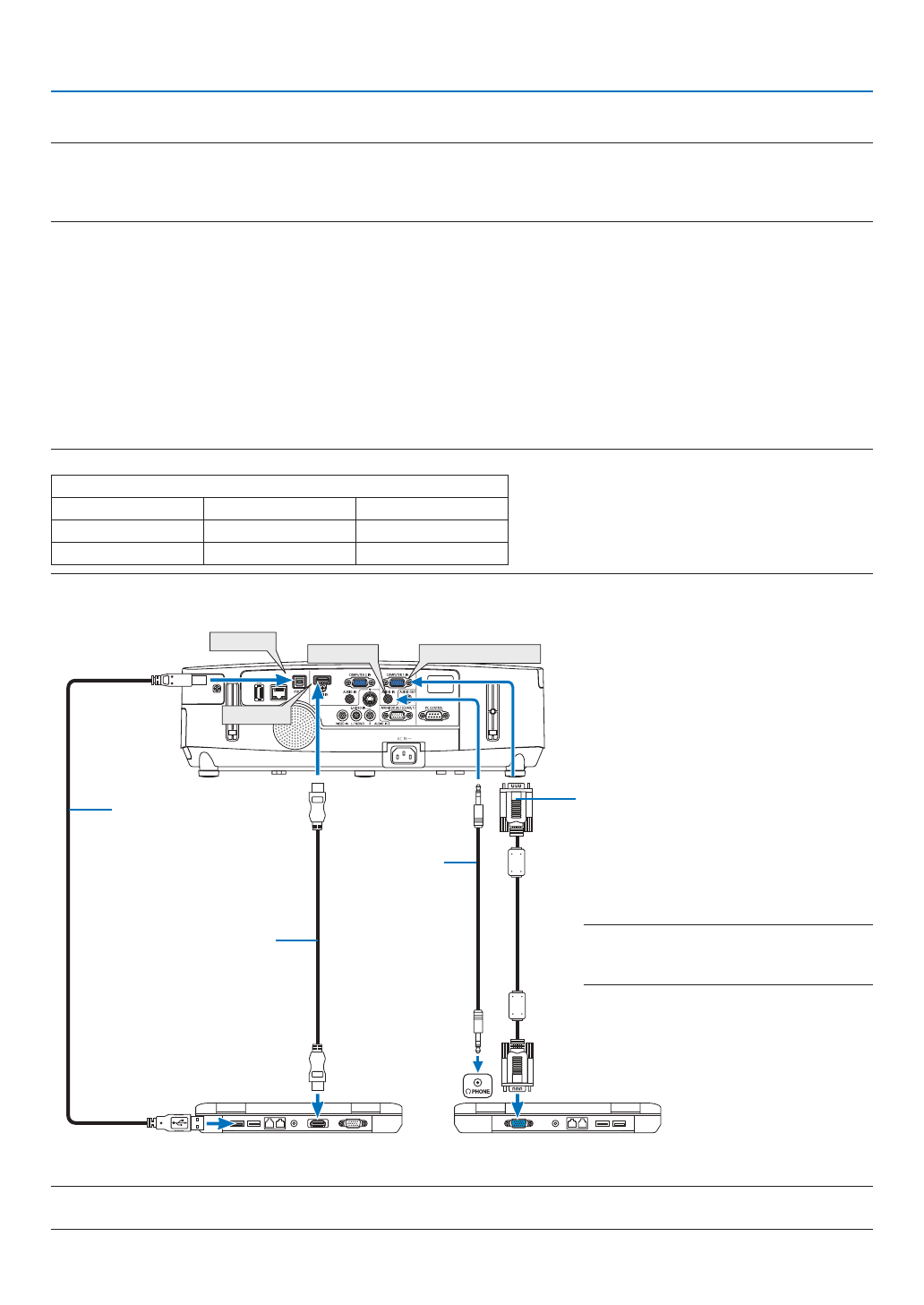

6. Установка и подключение
COMPUTER 1 IN
AUDIO IN
HDMI IN
USB(PC)
Компьютерный кабель (VGA) (входит в ком-
плект поставки)
Подключается к разъему mini D-Sub 15-pin
на проекторе. Если используется кабель
передачи сигнала длиннее кабеля, входящего в
комплект поставки, рекомендуется исполь-
зовать серийный усилитель-распределитель.
Доступный на рынке кабель
USB
(совместимый с характери-
стиками USB 2.0)
ПРИМЕЧАНИЕ. Для подключения к видео порту ком
-
пьютера Macintosh следует использовать адаптер
(приобретается дополнительно).
Стереофониче-
ский аудиокабель
с мини-штекером
(приобретается
дополнительно)
Подключение
ПРИМЕЧАНИЕ. Подключать проектор к ноутбуку следует, когда проектор находится в режиме ожидания, а питание ноутбука отключено.
В большинстве случаев сигнал, поступающий от ноутбука, не воспринимается, если в момент подключения к проектору ноутбук не был выключен.
* Если при использовании пульта дистанционного управления на экране ничего не изображено, это может быть следствием включения компьютерной
экранной заставки или работы программы управления электропитанием.
Включение внешнего экрана компьютера
Отображение изображения на экране ноутбука еще не означает, что сигнал передается также и на проектор.
На лэптопе, совместимом с ПК, предусмотрено сочетание функциональных клавиш, включающее или отключающее
внешний экран.
Обычно включение и выключение внешнего экрана производится нажатием функциональной клавиши «Fn» с одной
из 12-ти функциональных клавиш. Например, в лэптопах компании NEC для включения/выключения внешнего экрана
используется сочетание клавиш Fn+F3, а в лэптопах Dell — Fn+F8.
Подключение компьютера
ПРИМЕЧАНИЕ: Сигналы, которые поддерживает функция Plug & Play (DDC2)
ВХОД
COMPUTER 1 IN
COMPUTER 2 IN
HDMI
аналоговый
аналоговый
цифровой
Да
Да
Да
Кабель HDMI (в комплект
поставки не входит)
Используйте кабель High
Speed HDMI®.
ПРИМЕЧАНИЕ:
• Если в меню [ИСТ.] выбран [ПРОСМОТР], [СЕТЬ] или [ДИСПЛЕЙ USB], то звук из COMPUTER 2 AUDIO IN mini jack будет выводиться через динамик.
