1
Проектор
1. Введение
1
Комплектация

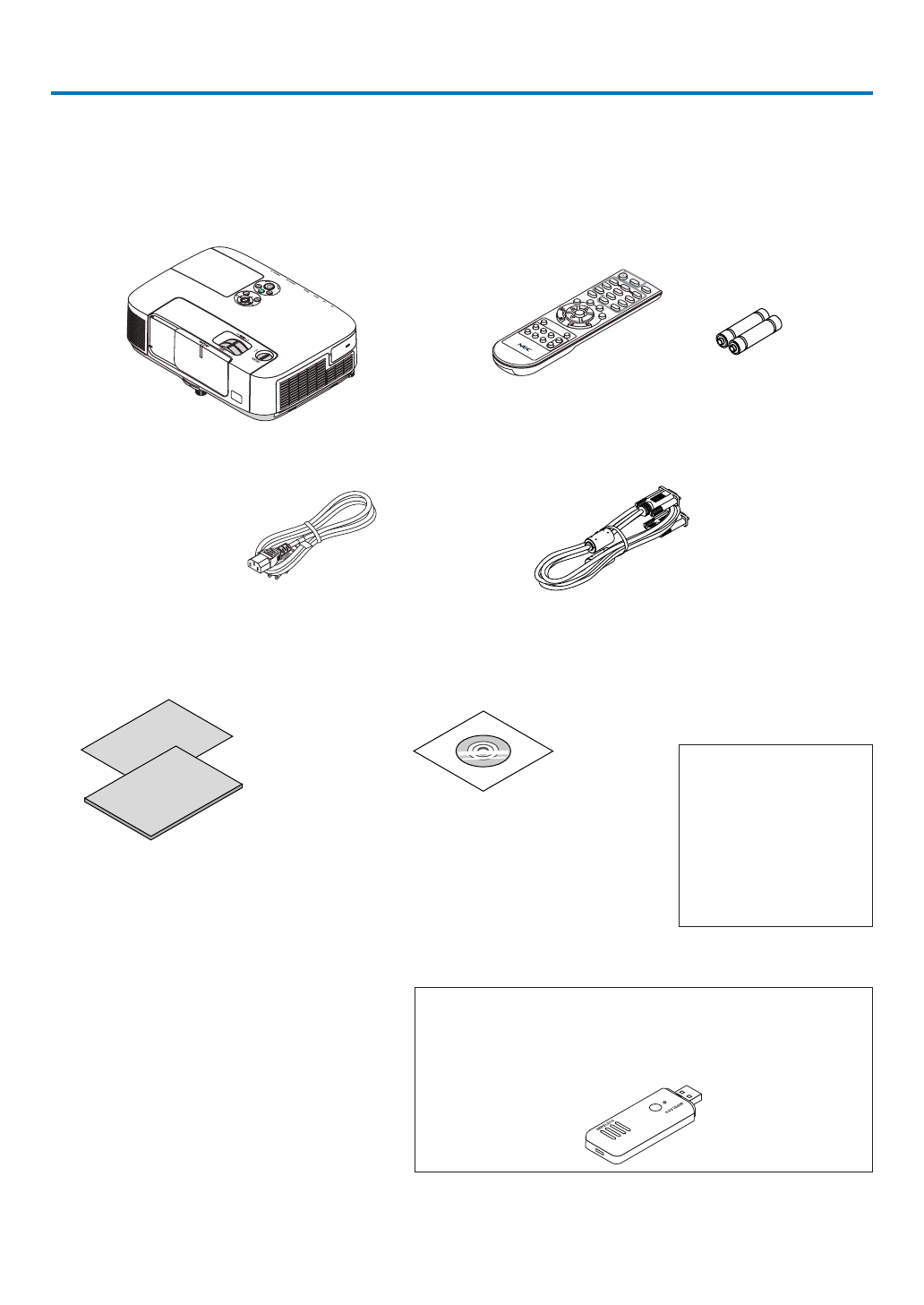

Убедитесь, что в комплект входит все перечисленное ниже. Если какие-либо элементы отсутствуют, обратитесь к
торговому представителю.
Пожалуйста, сохраните оригинальную коробку и упаковочные материалы на случай, если вам понадобится перевоз
-
ить проектор.
Силовой кабель
(США: 7N080236)
(ЕС: 7N080022)
Компьютерный кабель (VGA)
(7N520073)
Компакт-диск проектора NEC
Руководство пользователя (PDF) и
служебные программы
(7N951553)
Только для стран Северной
Америки
Регистрационная карта
Ограниченная гарантия
Для покупателей в Европе:
С действующей гаран-
тийной политикой можно
ознакомиться на сайте:
www.nec-display-solutions.
com
Для некоторых регионов проектор комплектуется USB модулем
беспроводной локальной сети. Если проектор не укомплектован USB
модулем беспроводной локальной сети, это устройство следует
приобрести дополнительно и установить в проектор для получения
возможности p.
• Важная информация (для Северной Америки:
7N8N1261; для всех стран, кроме стран Север-
ной Америки: 7N8N1261 и 7N8N1272)
• Краткое руководство по настройке (для
Северной Америки: 7N8N1281; для всех стран,
кроме стран Северной Америки: 7N8N1281 и
7N8N1291)
Пульт дистанционного
управления
(7N900922)
Элементы питания (AAA × 2)
В качестве примера на чертежах корпуса проектора изображена модель P420X, если в руководстве пользователя не
указано другое.
