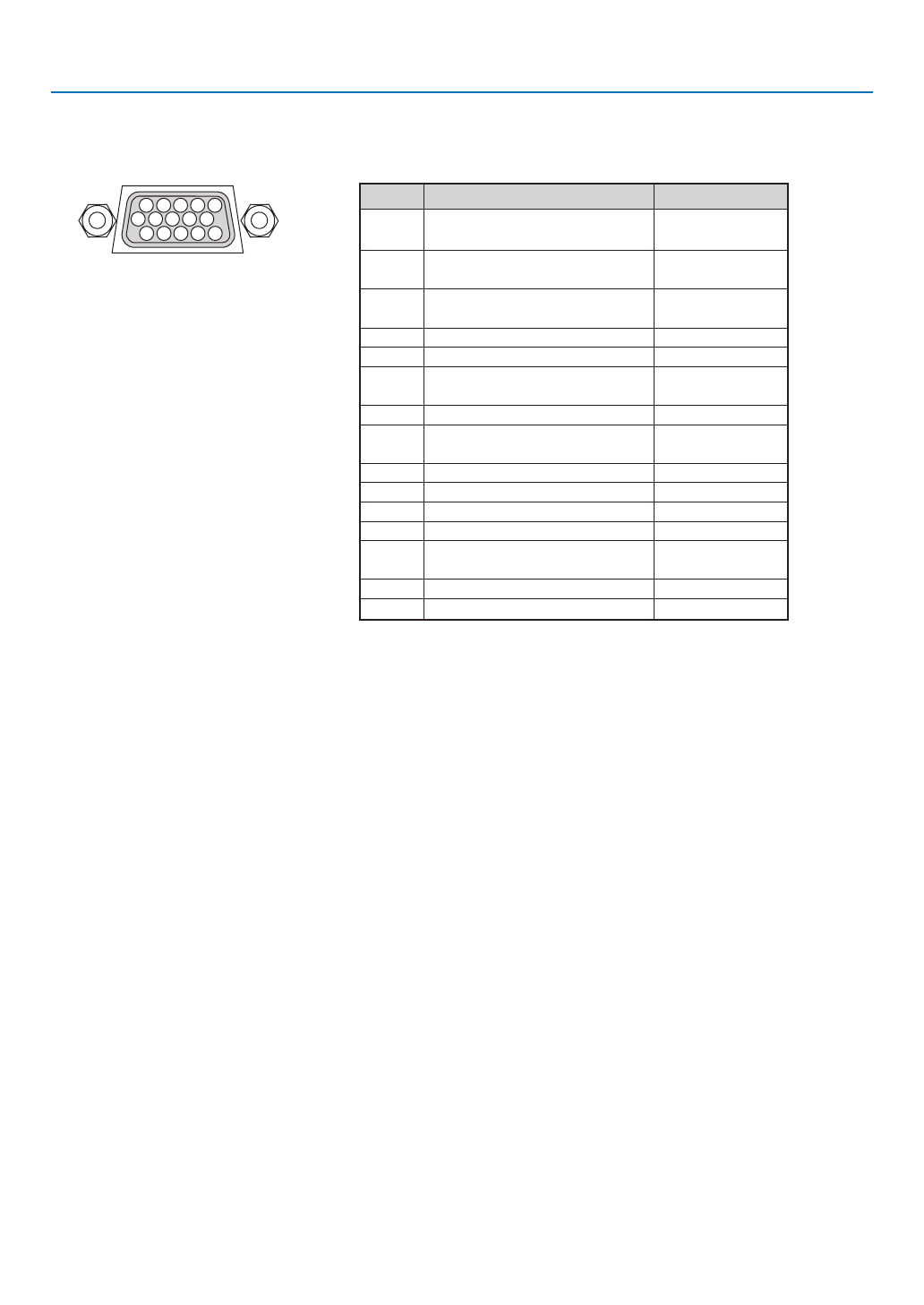

7. Приложение
Предназначение штырьков входного разъема D-Sub COMPUTER
15-штырьковый разъем D-Sub соединительного устройства
Уровень сигнала
Видеосигнал: 0,7 Vp-p (аналоговый)
Сигнал синхронизации: Уровень TTL
5
1
4
2 3
10
11 12 13 14 15
6
9
7 8
* Поддерживается только входное соединительное устройство COMPUTER 1.
Сигнал RGB (аналоговый)
Сигнал YCbCr
1
Красный
2
Зеленый или синхронизация по
зеленому цвету
Y
3
Синий
4
Основной
5
Основной
6
Основной красный
7
Основной зеленый
Основной желтый
8
Основной синий
9
Отсутствует соединение
10
Синхронизация основного сигнала
11
Отсутствует соединение
12
Двунаправленный DATA (SDA)*
13
Строчный импульс или составной
синхроимпульс
14
Вертикальный синхроимпульс
15
Часы данных*
Номер
контакта
Синхронизация по
красному (Cr)
Синхронизация по
синему (Cb)
Синхронизация по
основному красному
Синхронизация по
основному синему
