1. Введение

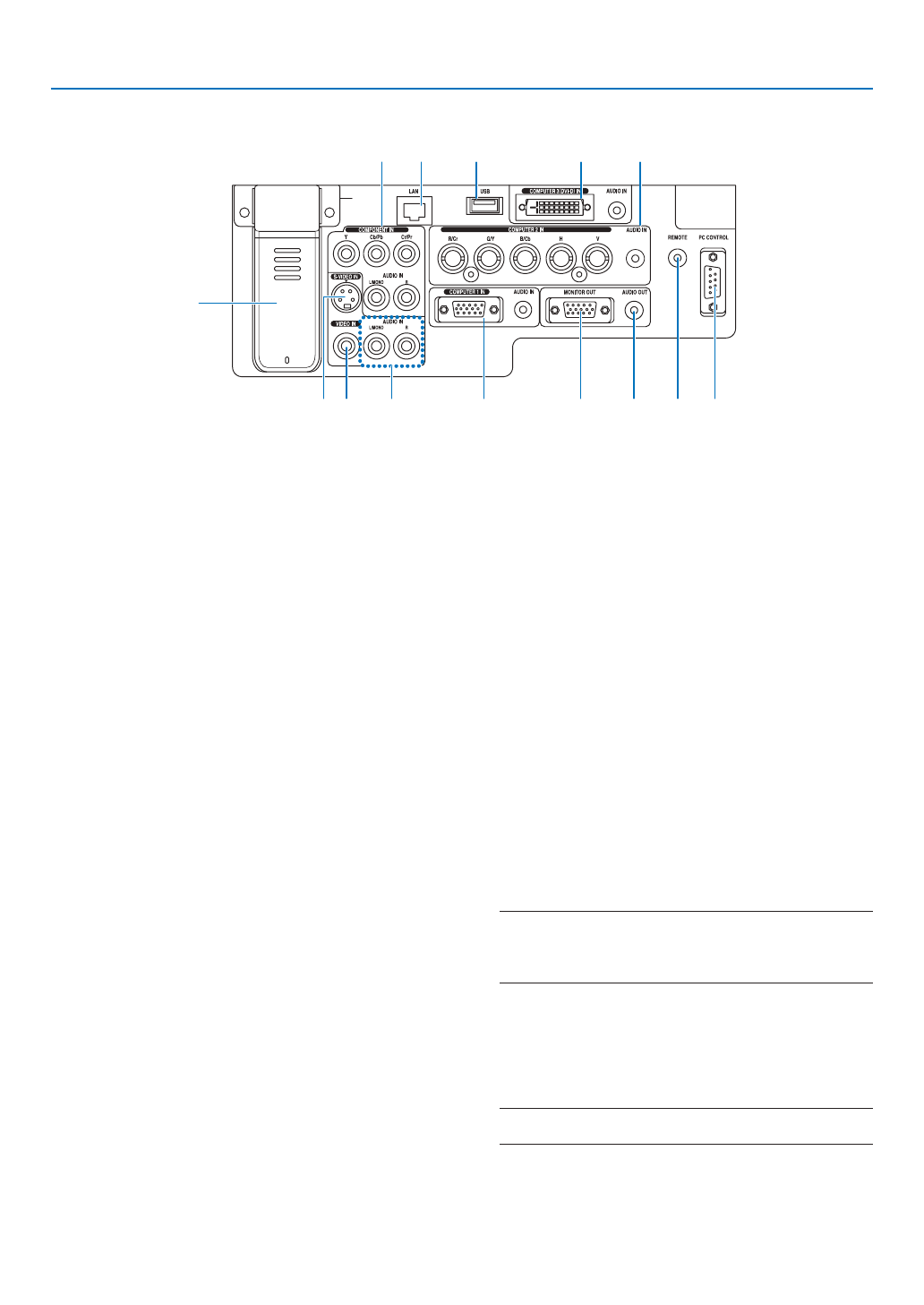

Функции панели разъемов
1. Разъем COMPUTER 1 IN/Component (15-штырько-
вый мини-разъем D-Sub) (
→
стр.
,
AUDIO IN (Стереофоническое мини-гнездо) (
→
стр.
,
2. Разъемы COMPUTER 2 IN/Component (R/cr, G/Y, B/Cb,
H, V) (BNC, 5 шт.) (
→
стр.
AUDIO IN (Стереофоническое мини-гнездо) (
→
стр.
)
3. Разъем COMPUTER 3 (DVI-D) IN (24-штырьковый)
(совместимый с HDCP) (
→
стр.
)
AUDIO IN (Стереофоническое мини-гнездо) (
→
стр.
)
4. Разъемы COMPONENT IN (Y, Cb/Pb, Cr/Pr) (RCA) (
→
стр.
AUDIO L/MONO, R (RCA) (
→
стр.
)
5. Разъем S-VIDEO IN (4-штырьковый мини-разъем
DIN) (
→
стр.
)
6. Разъем VIDEO IN (RCA) (
→
стр.
7. VIDEO/S-VIDEO AUDIO L/MONO, R (RCA) (
→
стр.
8. Разъем MONITOR OUT (15-штырьковый мини-разъ-
ем D-Sub) (
→
стр.
9. AUDIO OUT (Стереофоническое мини-гнездо) (
→
стр.
10. Порт РC CONTROL (9-штырьковый разъем D-Sub) (
→
стр.
)
Этот порт используется для подключения ПК или
системы управления, а также для управления проек-
тором через последовательный кабель. В результате
проектором можно управлять с помощью серийного
протокола связи. Чтобы можно было пользоваться
этим портом, требуется серийный кабель переклю-
чения RS232C. Проектором можно управлять также
с помощью программы PC Control Utility 3.0, которая
есть на входящем в комплект поставки компакт-диске
User Supportware 6. Для этого необходимо сначала
установить программу PC Control Utility 3.0 на ком-
пьютер. Для авторов собственных программ на стр.
приведены типичные коды управления с ПК.
11. Гнездо Remote (Стереофоническое мини-гнездо)
(
→
стр.
ПРИМЕЧАНИЕ:
• Если подключить кабель пульта дистанционного управления к
мини-гнезду REMOTE на панели разъемов, беспроводная работа будет
невозможна.
12. Порт USB (Тип A) (
→
стр.
13. Порт LAN (RJ-45) (
→
стр.
14. USB-блок для подключения к беспроводной ло-
кальной сети (
→
стр.
ПРИМЕЧАНИЕ: Если проектор не имеет стандартного блока беспроводной
локальной сети USB, то на этом месте установлена глухая крышка.
Реальный вид панели разъемов может слегка отличаться от приведенного на рисунке, однако это не влияет на работу
проектора.
WIRELESS
USB(LAN)
WIRELESS
14
7
8
10
11
13
4
12
3
2
1
6
5
9
