9. Приложение
ПРИМЕЧАНИЕ 1: Контакты 1, 4, 6 и 9 не используются.
ПРИМЕЧАНИЕ 2: Чтобы упростить кабельное соединение, соедините контакты «Request to Send» и «Clear to Send» на обоих концах кабеля.
ПРИМЕЧАНИЕ 3: Для кабелей большой длины рекомендуется с помощью меню проектора установить скорость передачи данных 9600 бит/с.
1
5
2
4
3
6 7
9
8
К GND ПК
К RxD ПК
К TxD ПК
К RTS PC
К CTS PC
Контрольный разъем ПК (D-SUB 9P)

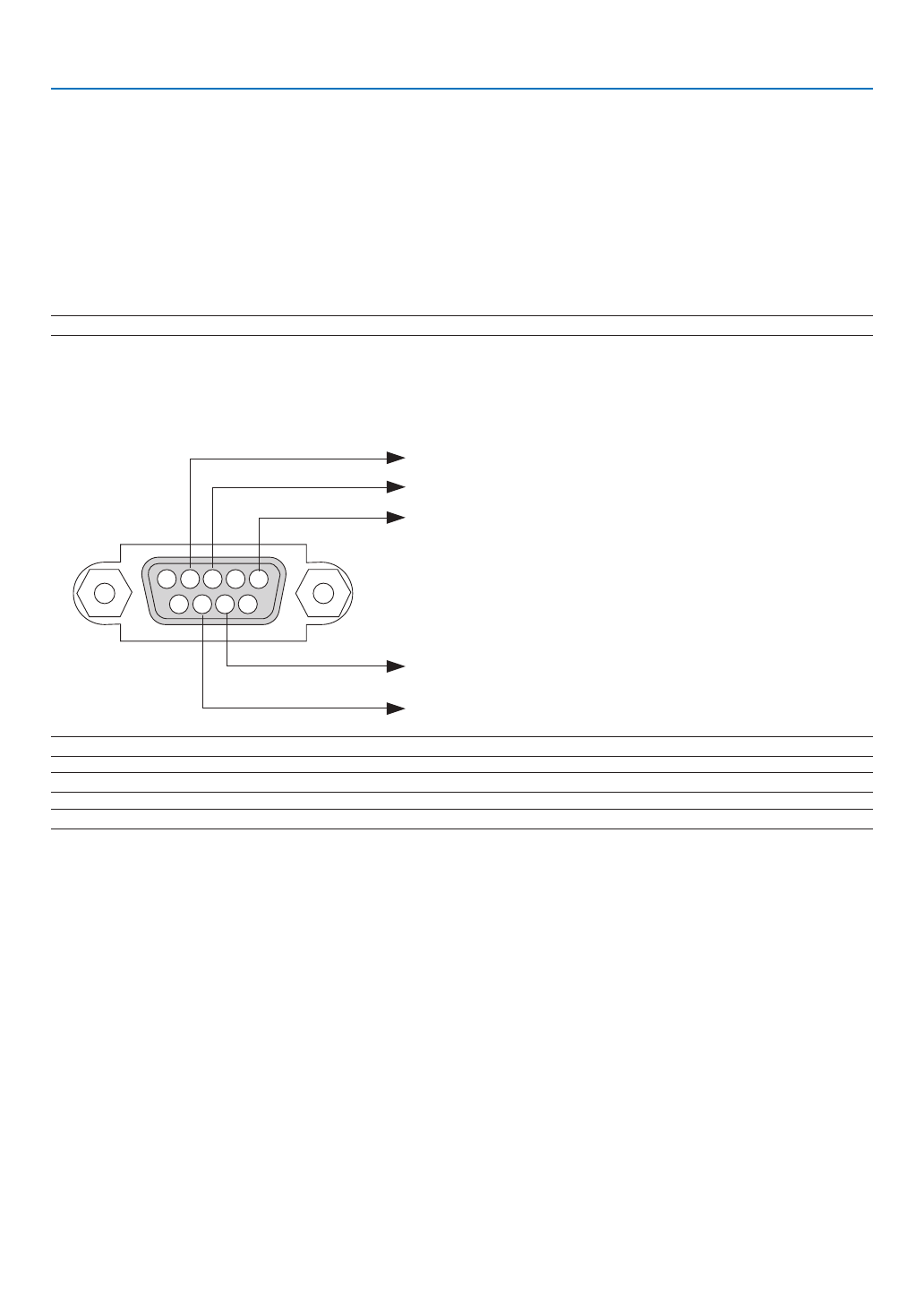

Кабельные соединения
Протокол связи
Скорость передачи в бодах ...........................38 400 бит/с
Длина данных ................................................8 бит
Контроль четности .........................................Контроль четности не производится
Стоповый бит ..................................................Один бит
Х вкл./выкл. ...................................................Отсутствует
Процедура связи ............................................Дуплекс
ПРИМЕЧАНИЕ: Для длинных кабелей может быть рекомендована более низкая скорость передачи — это зависит от оборудования.
