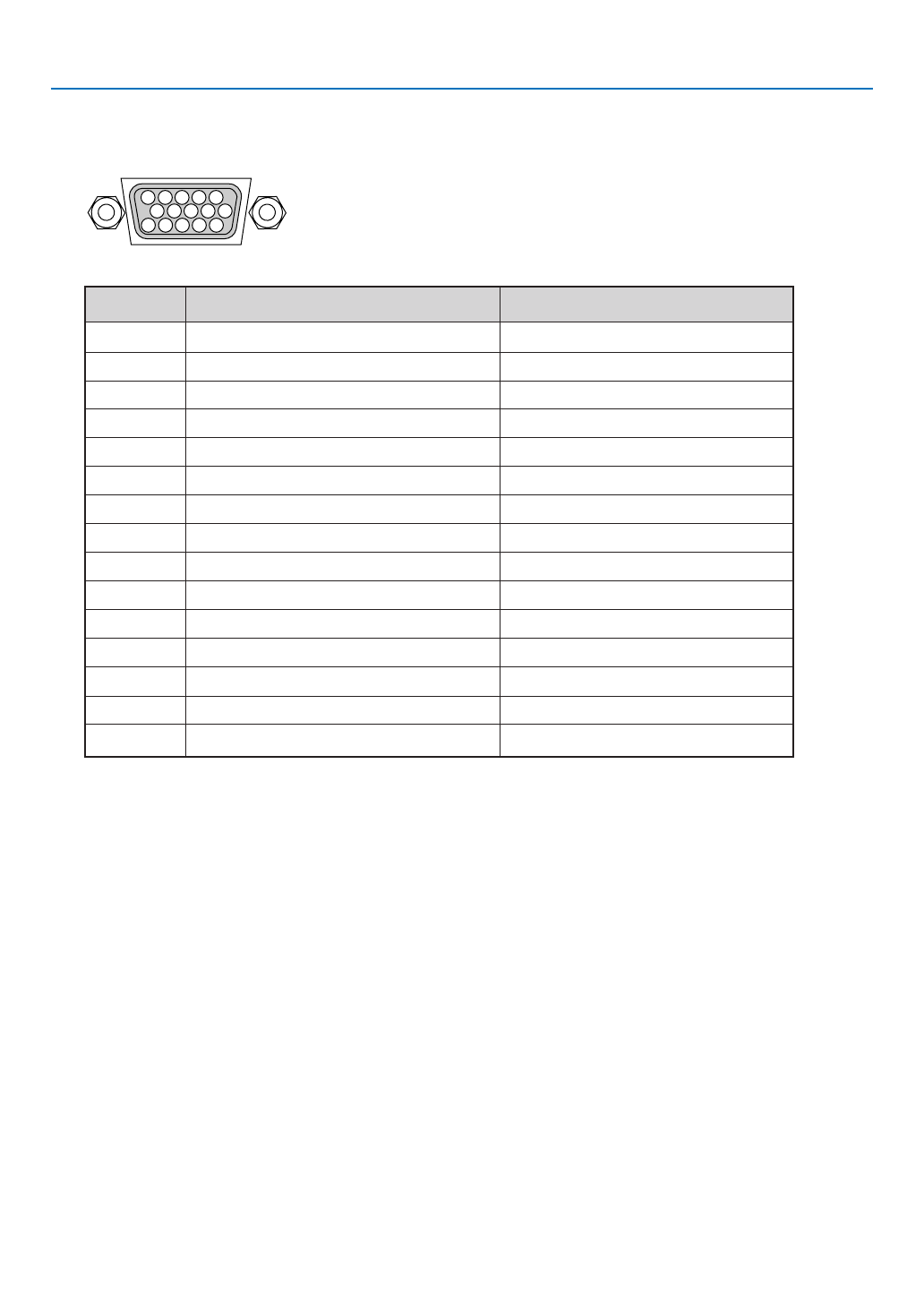

Распределение контактов входного разъема D-Sub COMPUTER 1
Миниатюрный 15-штырьковый разъем D-Sub
Уровень сигнала
Видеосигнал: 0,7 Vp-p (аналоговый)
Сигнал синхронизации: Уровень TTL
11
15
12
14 13
6
5 4 3 2 1
10
7
9 8
9. Приложение
Номер контакта Сигнал RGB (аналоговый)
Сигнал YCbCr
1
Красный
Синхронизация по красному (Cr)
2
Зеленый или синхронизация по зеленому цвету
Y
3
Синий
Синхронизация по синему (Cb)
4
Основной
5
Основной
6
Основной красный
Синхронизация по основному красному
7
Основной зеленый
Основной желтый
8
Основной синий
Синхронизация по основному синему
9
Отсутствует соединение
10
Синхронизация основного сигнала
11
Отсутствует соединение
12
Двунаправленный DATA (SDA)
13
Строчный импульс или составной синхроимпульс
14
Вертикальный синхроимпульс
15
Часы данных
