1. Введение

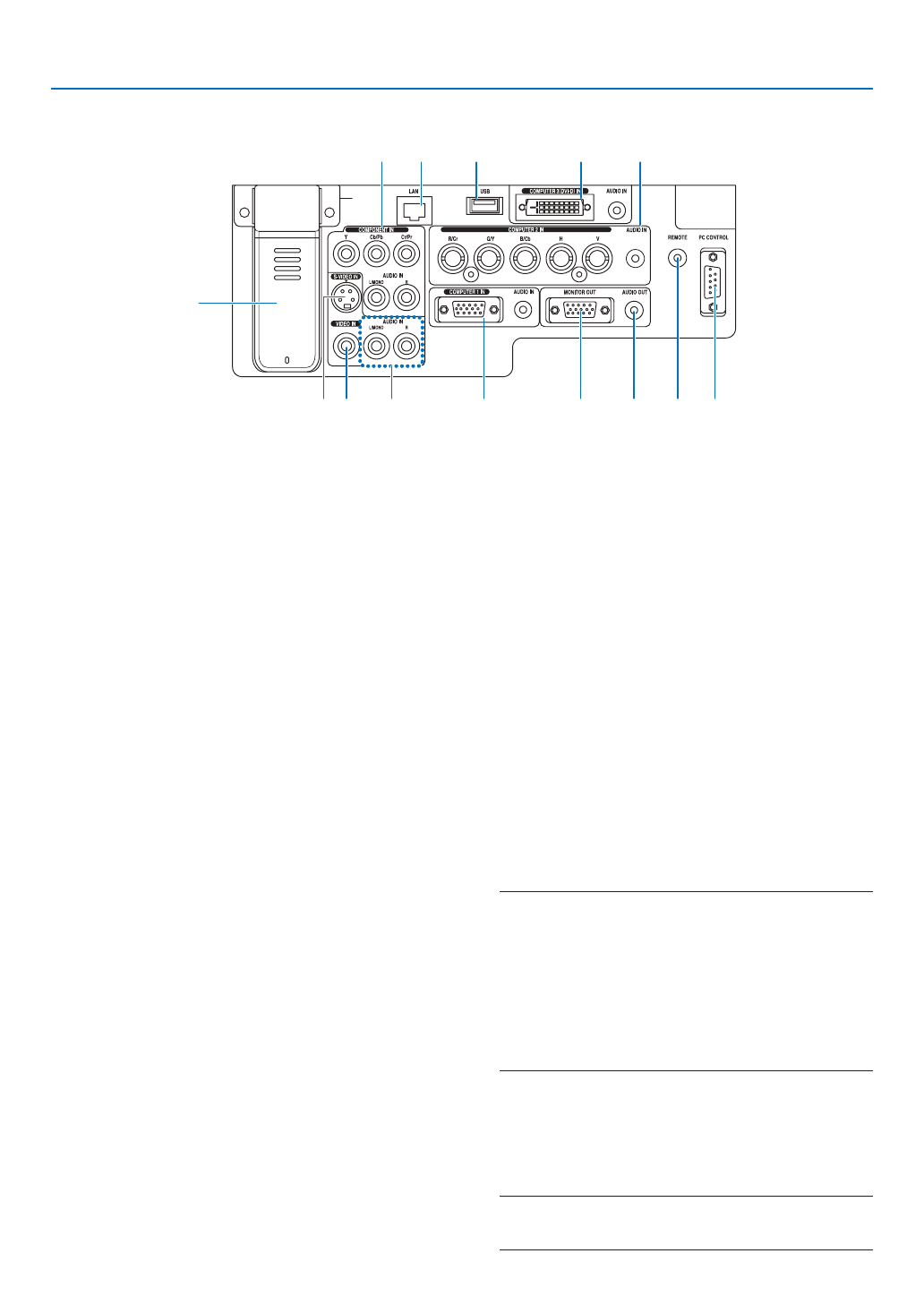

Функции панели разъемов

1.  Разъем  COMPUTER  1  IN/Component  (15-штырьковый

мини-разъем D-Sub) (

стр.

14

16

)

    AUDIO  IN  (Стереофоническое  мини-гнездо)  (

стр.

14

15

17

)

2.   Разъемы COMPUTER 2 IN/Component (R/cr, G/Y, B/Cb, H, V)

(BNC, 5 шт.) (

стр.

14

)



AUDIO IN (Стереофоническое мини-гнездо) (

стр.

14

)

3.  Разъем  COMPUTER  3  (DVI-D)  IN  (24-штырьковый)  (сов-

местимый с HDCP) (

стр.

15



AUDIO IN (Стереофоническое мини-гнездо) (

стр.

15

)

4.  Разъемы  COMPONENT  IN  (Y,  Cb/Pb,  Cr/Pr)  (RCA)  (

стр.

17

)



AUDIO L/MONO, R (RCA) (

стр.

17

)

5.  Разъем S-VIDEO IN (4-штырьковый мини-разъем DIN) (

стр.

18

)

6.  Разъем VIDEO IN (RCA) (

стр.

18

)

7.  VIDEO/S-VIDEO AUDIO L/MONO, R (RCA) (

стр.

18

)

8.  Разъем  MONITOR  OUT  (15-штырьковый  мини-разъем

D-Sub) (

стр.

16

)

9.  AUDIO  OUT  (Стереофоническое  мини-гнездо)  (

стр.

16

)

10.  Порт РC CONTROL (9-штырьковый разъем D-Sub) (

стр.

149

150

)



Этот порт используется для подключения ПК или системы
управления,  а  также  для  управления  проектором  через
последовательный  кабель.  В  результате  проектором
можно  управлять  с  помощью  серийного  протокола  связи.
Чтобы  можно  было  пользоваться  этим  портом,  требуется
серийный  кабель  переключения  RS232C.  Проектором
можно управлять также с помощью программы PC Control
Utility  3.0,  которая  есть  на  входящем  в  комплект  поставки
компакт-диске  User  Supportware  5.  Для  этого  необходимо
сначала установить программу PC Control Utility 3.0 на ком-
пьютер.  Для  авторов  собственных  программ  на  стр.

149

приведены типичные коды управления с ПК.

11.  Гнездо  Remote  (Стереофоническое  мини-гнездо)  (

стр.

11

)

ПРИМЕЧАНИЕ:

•  Если  подключить  кабель  пульта  дистанционного  уп-

равления  к  мини-гнезду  REMOTE  на  панели  разъемов,

беспроводная работа будет невозможна.

•  Если  подключить  кабель  пульта  дистанционного  уп-

равления  к  мини-гнезду  REMOTE  на  панели  разъемов,

во  время  работы  в  режиме  ожидания  для  параметра

[РЕЖИМ  ОЖИДАНИЯ]  будет  выбрана  настройка  [НОР-

МАЛЬНОЕ], даже если в меню было выбрано [ЭНЕРГО-

СБЕРЕГАЮЩИЙ].

12.  Порт USB (тип A) (

стр.

37

)

13.  Порт LAN (RJ-45) (

стр.

19

102

)

14. USB-блок для подключения к беспроводной локальной

сети (

стр.

151

)

ПРИМЕЧАНИЕ: Если в модели USB -блок для подключения

к  беспроводной  локальной  сети  отсутствует,  вместо  него

установлена глухая крышка.

Реальный вид панели разъемов может слегка отличаться от приведенного на рисунке, однако это не влияет на работу проектора.

WIRELESS

USB(LAN)

WIRELESS

14

7

8

10

11

13

4

12

3

2

1

6

5

9
