15

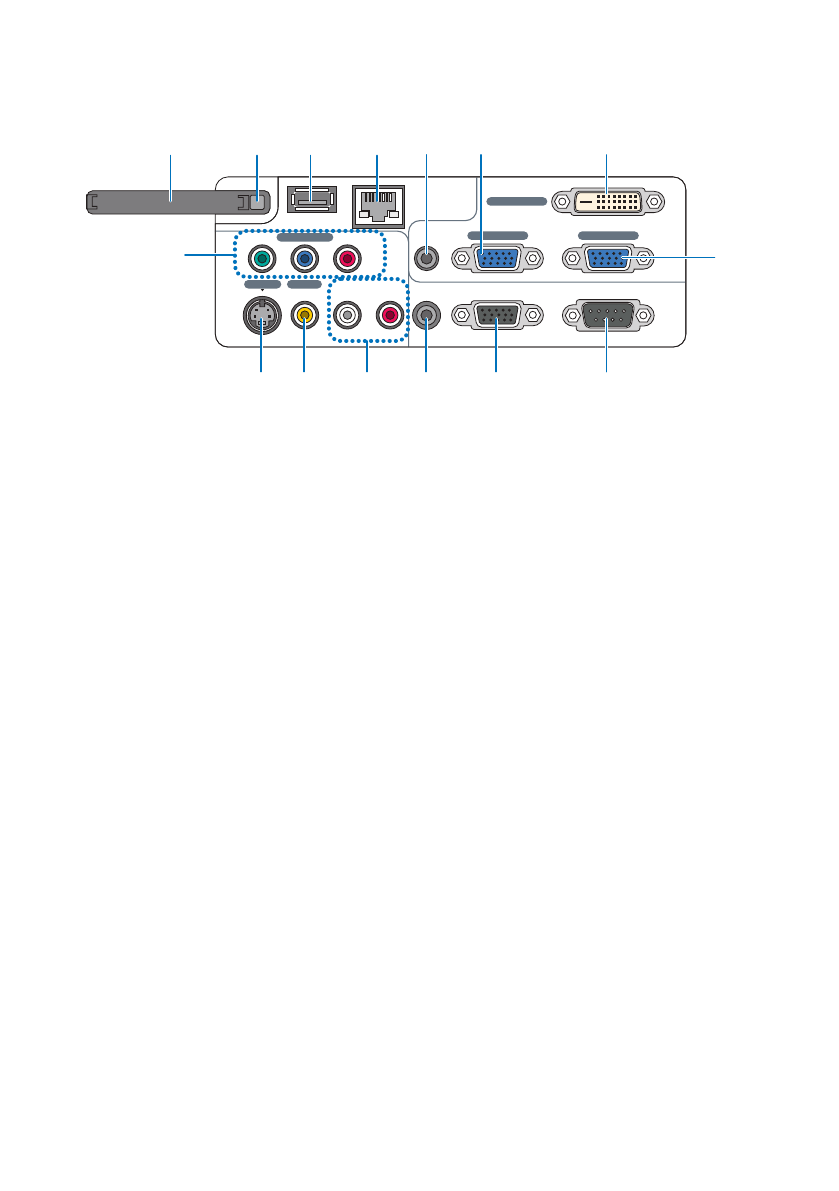

ПАНЕЛЬ РАЗЪЕМОВ
1. Разъем COMPUTER 1 IN /
Разъем компонентного входа
(Mini D/SUB 15 Pin)
2. Разъем COMPUTER 2 IN /
Разъем компонентного входа
(Mini D-SUB 15 Pin)
3. Разъем COMPUTER 3 IN (DVI-
D 24 Pin) (Совместим с HDCP)
4. Разъем аудиовхода AUDIO IN
(Stereo Mini Jack)
5. Разъем выхода монитора
MONITOR OUT (Mini D-Sub 15
Pin)
6. Разъем аудиовыхода AUDIO
OUT (Stereo Mini Jack)
7. Компонентный вход COM-
PONENT IN (Y, Cb/Pb, Cr/Pr)
(RCA)
8. Видеовход S-VIDEO IN (Mini
DIN 4 Pin)
9. Видеовход VIDEO IN (RCA)
10. Входные разъемы AUDIO L/
MONO, R (RCA)
11. Порт управления ПК
PC CONTROL (Mini D-Sub 9 Pin)
Данный порт используется для
подключения ПК или системы
управления для управления про-
ектором по протоколу последова-
тельной связи. Чтобы использо-
вать этот порт Вам понадобится
опциональный кабель последова-
тельной связи (RS232C). Также
можно управлять проектором с
компьютера при помощи ПО PC
Control Utility 3.0 с компакт-диска
из комплекта. Типовые коды уп-
равления ПК приведены в разделе
"Коды управления ПК и кабель-
ное соединение".
12. Порт LAN (RJ-45)
13. Порт USB (Type A)
14. Кнопка извлечения PC Card
15. Слот PC Card
PC CARD
COMPONENT IN
USB
LAN
AUDIO IN
COMPUTER 3 IN
COMPUTER 1 IN
COMPUTER 2 IN
PC CONTROL
MONITOR OUT
AUDIO OUT
S-VIDEO IN
VIDEO IN
AUDIO IN
Cb/Pb
L/MONO
R
Y
Cr/Pr
14
3
2
11
5
6
9
10
8
7
1
4
13
12
15
(òîëüêî LT380 )
