Приложение

113

“ ” Показывает, что источник входного

сигнала поддерживает данный формат.

“—” Показывает, что источник входного

сигнала не поддерживается.

N° Экран

Источник

Технические характеристики

RGB HDMI Видео Разрешение

Частота в

пикселях

(МГц)

Част.

строк

(кГц)

Част.

кадров

(Гц)

53 1600x1200, 60Hz

— 1600x1200

162.000

75.000 60.000

54 1680x1050, 60Hz

— 1680x1050

146.250

65.290 59.954

55 1920x1080, 60Hz

— 1920x1080

138.500

66.587  59.934

56 1920x1200, 60Hz

— 1920x1200

154.000

74.038 59.950

57 3840x2160, 30Hz —

— 3840x2160

297.000

67.500 30.000

Внимание

Изменения в данное

руководство могут быть

внесены без предварительного

уведомления.

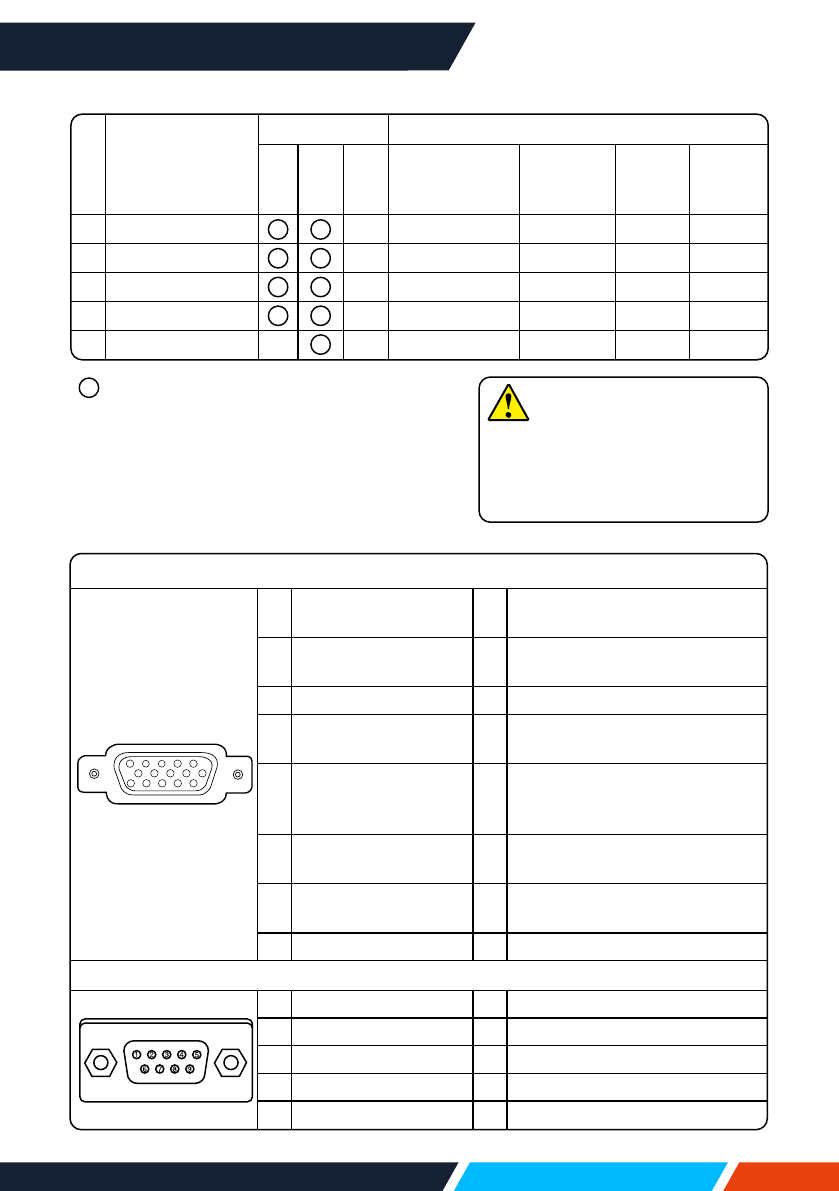

Конфигурация терминала

Терминал VGA IN / MONITOR OUT (D-sub 15)

5

1

2

3

4

10

9

6

7

8

15

14

13

11

12

1 Красный (вход,

выход)

9 -----

2 Зеленый (вход,

выход)

10 Заземление (синхронизация

поля)

3 Синий (вход, выход) 11 Заземление
4 -----

12 Данные DDC (дисплейный

канал данных)

5

Заземление

(синхронизация

линии)

13

Горизонтальная

синхронизация (составная

синхронизация) вход / выход

6 Заземление

(красный)

14 Вертикальная

синхронизация вход / выход

7 Заземление

(зеленый)

15 Такты DDC

8 Заземление (синий)

ПОСЛЕДОВАТЕЛЬНЫЙ терминал (D-SUB 9)

1 -----

6 -----

2 RXD

7 -----

3 TXD

8 -----

4 -----

9 -----

5 GND
