69
Umieścić koniec węża spustowego w rurze odpływowej
o średnicy minimum 4 cm lub w zlewozmywaku, uważając,
aby węża nie zagiąć ani nie przygnieść. Użyć specjalnego
plastikowego wspornika dołączonego do urządzenia
(rysunek 6). Wolny koniec węża musi znajdować się na
wysokości od 400 do 1000 mm i nie może być zanurzony
w wodzie, aby ta nie powracała do zmywarki. UWAGA:
Specjalny plastikowy wspornik węża należy solidnie
przymocować do ściany, tak aby zapobiec przemieszczaniu
się węża i wydostaniu się wody z odpływu.
Przymocować drzwi zabudowy do drzwi zmywarki
1.
za pomocą dostarczonych wsporników. Posłużyć
się szablonem w celu właściwego umiejscowienia
wsporników.
Wyregulować napięcie lewej i prawej sprężyny drzwi za
2.
pomocą klucza imbusowego (obracanie klucza zgodnie
z ruchem wskazówek zegara powoduje zwiększenie
napięcia sprężyny). Zaniechanie tej czynności może
skutkować uszkodzeniem zmywarki (rysunek 2).
Podłączyć wąż doprowadzający do zaworu dopływowego
3.
zimnej wody.
Podłączyć wąż spustowy w sposób przedstawiony na
4.
rysunku (rysunek 6).
Podłączyć przewód zasilający.
5.
Przymocować taśmę zapobiegającą kondensacji pod
6.
blatem zabudowy. Taśma powinna znajdować się na
równi z krawędzią blatu.
Umieścić zmywarkę na swoim miejscu.
7.
Wypoziomować zmywarkę. Tylne nóżki można regulować
8.
poprzez obracanie śrub znajdujących się po prawej i
lewej stronie obudowy (rysunek 5A). Aby wyregulować
przednie nóżki, należy obracać je za pomocą klucza do
momentu wypoziomowania zmywarki (rysunek 5B).
Zmywarkę należy zamocować. Można to zrobić w dwojaki
9.
sposób:
Standardowy blat – przymocować urządzenie do blatu za
A.
pomocą dwóch wkrętów do drewna, tak aby blat nie był
obciążony ciężarem urządzenia (rysunek 6).
Blat marmurowy lub granitowy – przymocować wspornik
B.
do bocznego panelu zmywarki, a następnie przymocować
urządzenie do zabudowy meblowej. Zabezpieczyć wkręt
gumową nakładką (rysunek 7).
¶
51 nn
B
C
D
Dpvoufs
Gspou
Esbjo qjqf
Esbjo iptf ippl
Dmptf uif esbjo iptf ippl up uif dpvoufs

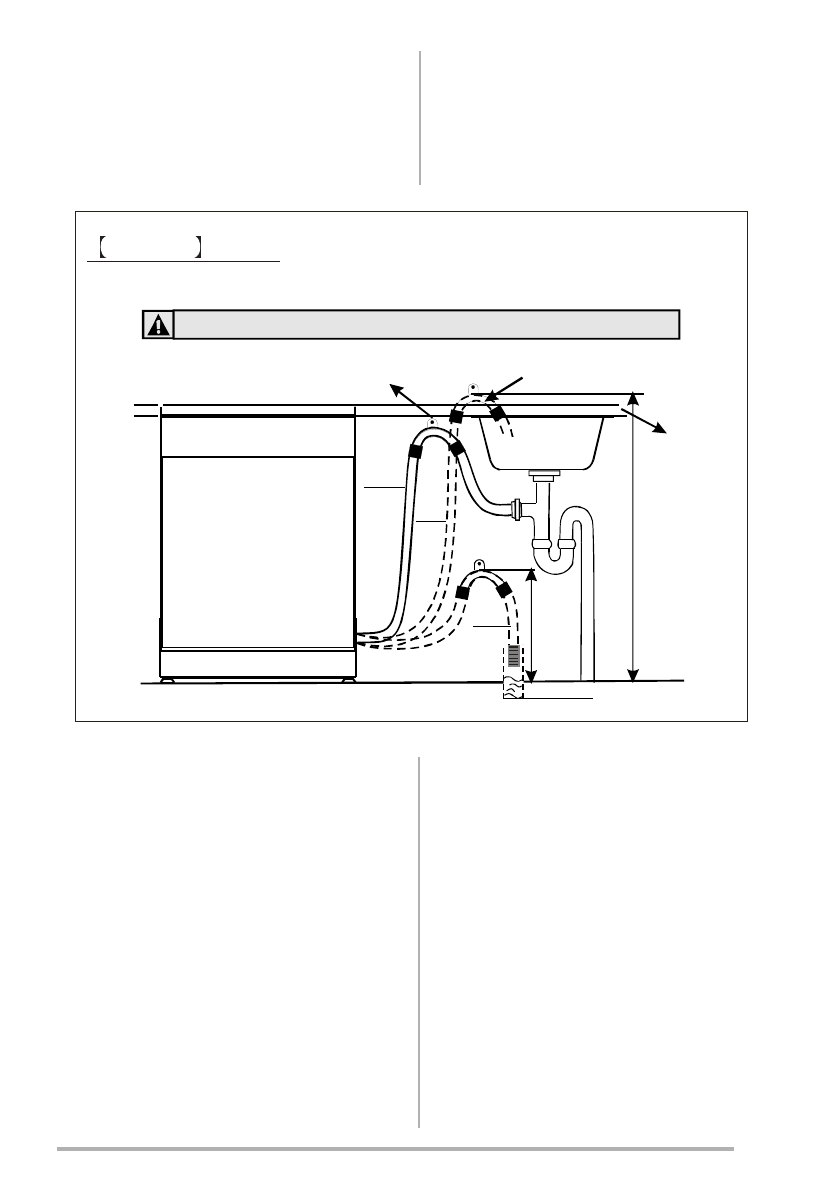

Podłączenie węża spustowego
ZAMOCOWAĆ WĄŻ SPUSTOWY W SPOSÓB A, B LUB C
Podłączanie węża spustowego
•
Czynności instalacyjne
•
Rysunek 6
Przymocować uchwyt węża spustowego do blatu
Uchwyt węża spustowego
Przód
MI
N.
4
00
mm
Rura odpływowa
Blat
MAKS.
1
00
0
mm
40 mm
