Przygotowanie do instalacji
Ustawić zmywarkę w pobliżu istniejącego dopływu i odpływu
wody oraz źródła zasilania. Wybrać, po której stronie syfonu
zlewozmywaka zostanie podłączony wąż spustowy zmywarki.
Uwaga: należy sprawdzić obecność dołączonych do zestawu
akcesoriów instalacyjnych (zaczep panelu maskującego,
wkręty).
Należy uważnie zapoznać się z instrukcją
instalacji
•
Rysunki z wymiarami zabudowy i położeniem
montażowym zmywarki
Przed umieszczeniem zmywarki w miejscu instalacji,
1.
należy poczynić pewne przygotowania.
Wybrać miejsce w pobliżu zlewozmywaka, aby ułatwić
2.
podłączenie węża dopływowego i odpływowego
(patrz rysunek 1). Jeśli zmywarka jest instalowana w
zabudowie narożnej, należy zapewnić odpowiednią ilość
miejsca (patrz rysunek 2) na otwarcie drzwi.
Wymiary zabudowy Odstęp
między górną częścią
zmywarki a zabudową
powinien wynosić mniej
niż 5 mm; drzwi powinny
znajdować się na równi
z zabudową.
Minimalna odległość po
otwarciu drzwi.

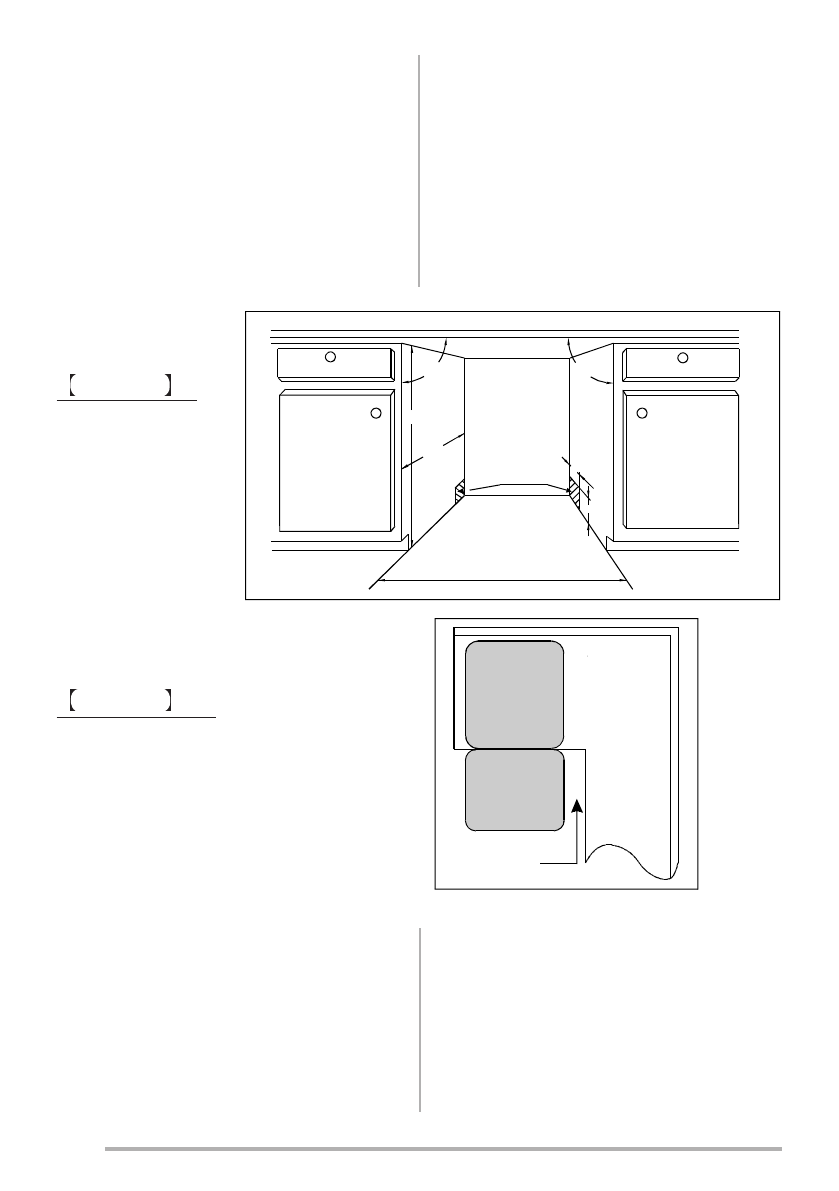

Rysunek 1
Rysunek 2
•
Wymiary i montaż panelu maskującego
Drewniany panel maskujący należy przygotować
1.
zgodnie z wymiarami podanymi na rysunku 3.
Przymocować zaczep do panelu maskującego,
2.
a następnie umieścić go w otworze znajdującym się po
zewnętrznej stronie drzwi zmywarki (patrz rysunek 4a).
Po odpowiednim ustawieniu panelu przymocować go
do drzwi urządzenia za pomocą wkrętów i śrub (patrz
rysunek 4b).
•
Regulacja napięcia sprężyn drzwi
Napięcie sprężyn drzwi zostało ustawione fabrycznie
odpowiednio do ciężaru samych drzwi. Jeśli zamontowano
drewniany panel maskujący, konieczne jest wyregulowanie
napięcia sprężyn. Obrócić śrubę regulacyjną w celu
zwiększenia lub zmniejszenia napięcia stalowej linki
(patrz rysunek 5).
Napięcie sprężyn drzwi jest prawidłowe, jeśli po całkowitym
otwarciu drzwi pozostają w położeniu poziomym, ale przy
lekkim unoszeniu palcem powracają do położenia zamknięcia.
NN
NN
NN
Tqbdf cfuxffo dbcjofu
cpuupn boe gmpps
Fmfdusjdbm- esbjo boe
xbufs tvqqmz mjof
fousbodft
Wejścia przewodu
elektrycznego, węża
spustowego i węża
dopływowego
580 mm
820 mm
Przestrzeń między
dolną częścią zabudowy
a podłogą
Dbcjofu
Ejti xbtifs
Epps pg
ej tixbtifs
Njojnvn tqbdf pg 61nn
Zmywarka
Minimalna odległość: 50 mm
Drzwi zmywarki
Zabudowa
