RU

Снятие нижней и верхней горелок газовой печи и установка форсунок
Снятие верхней горелки:

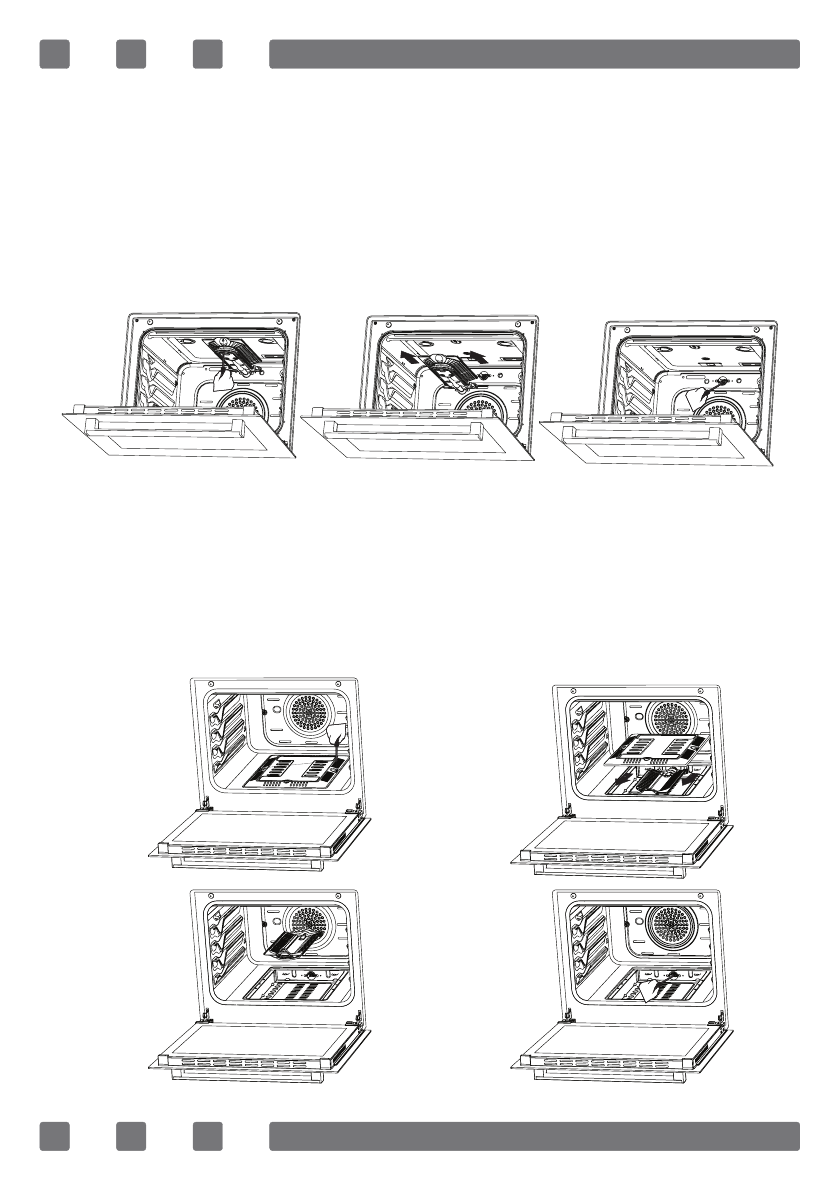

С помощью отвертки снимите винт как показано на рис.11. Как показано

на рис.12 снимите горелку с гнезда потянув ее на себя.

Как показано на рис.13 извлечьте  форсунку из гнезда с помощью гаечного

ключа.  Для  обратной  установки  горелки  выполнить  процедуру  обратную

процедуре снития.

Снятие нижней горелки:

Крышка нижней горелки зафиксирована с помощью двух винтов, отсое

-

дините  ее  с  помощью  отвертки  как  показано  на  рис.14.  Снимите  крышку

потянув ее вверх как показано на рис.15. Как показано на рис. 16 снимите

горелку  из  гнезда  движением  на  себя.  Как  показано  на  рис.17  снимите

форсунку  из  гнезда  с  помощью  гаечного  ключа.  Для  обратной  установки

горелки выполнить обратную снитию процедуру.

Рис. 13

Рис. 11

Рис.

12

Рис. 16

Рис. 17

Рис. 14

Рис. 15

70
