Подключение с помощью гибкого неметаллического шланга

При использовании гибкого шланга в соответствии с действующими

правилами необходимо обеспечить легкую возможность его осмотра и

контроля его состояния на всем его протяжении. Гибкий шланг должен быть

плотно закреплен с помощью хомутов в соответствии с действующими

нормами и правилами.

 Обязательно вставляйте прокладку «

B

». После этого переходите к

подключению подачи газа. Гибкий шланг должен соответствовать следующим

требованиям:
- температура ни одной из его частей не должна превышать комнатную более

чем на 30°C; если гибкий шланг, для того, чтобы достичь панели, следует

удлинить, сделать это надо, как показано на рис. 3;

- он не должен быть длиннее 1500 мм;
- он не должен иметь сужений;
- он не должен быть изогнут или перекручен;

- он не должен касаться острых кромок или углов;
- обеспечена возможность осмотра шланга для оценки его состояния.

Проверка сохранности гибкого шланга состоит в следующем:

- нет ли трещин, разрезов или следов выгорания - как на концах, так и по

всей длине шланга;

- материал шланга не стал жестким, а

сохранил свою нормальную

эластичность;

- на хомутах крепления отсутствует

ржавчина;

- срок годности шланга не истек.

В случае обнаружения одного или

нескольких несоответствий не ремонтируйте

шланг, а замените его.

Важно правильно установить

коленчатый патрубок, так, чтобы его

фланец на конце резьбы крепился к

патрубку панели.

Неверная сборка вызовет утечку газа.

ВНИМАНИЕ

После завершения монтажа проверьте

качество уплотнения на каждом

фитинге шланга с помощью мыльного

раствора, но ни в коем случае не

пламени.

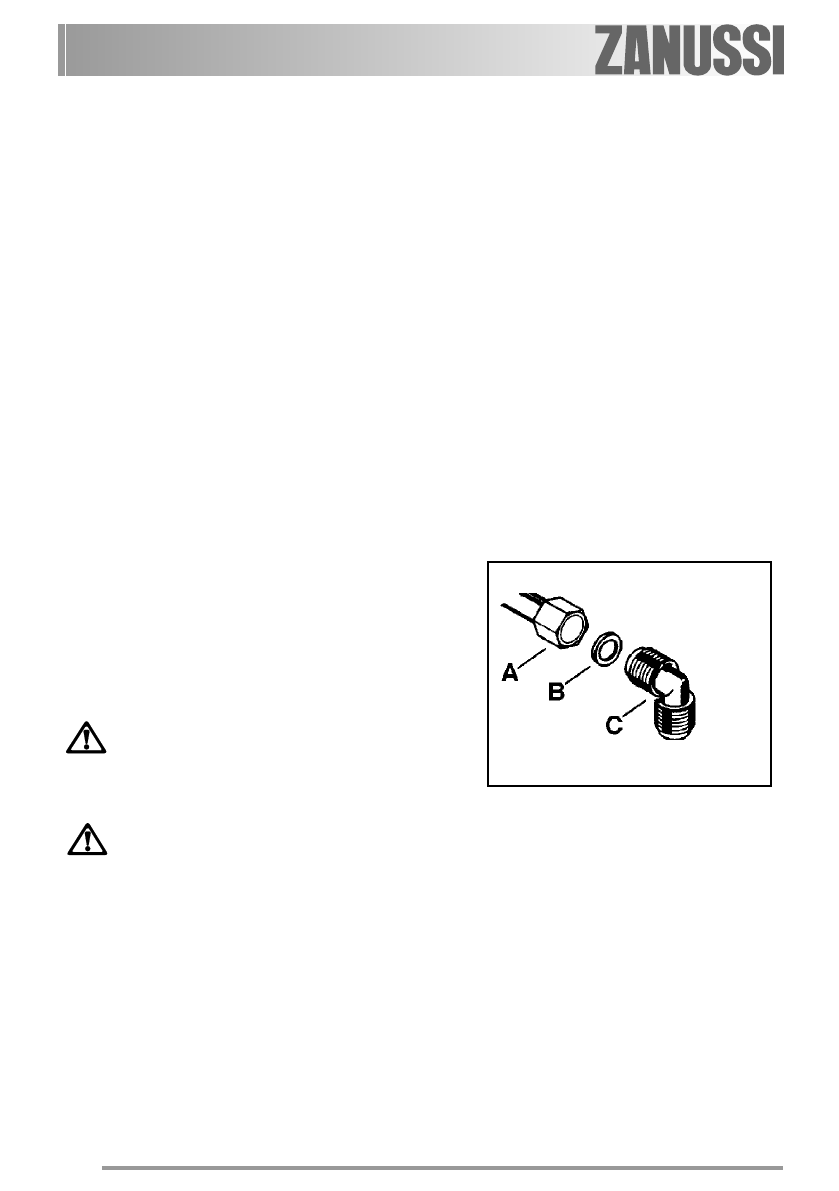

Рис. 3

A)

Соединитель с концевой

гайкой

B)

Уплотнение

C)

Регулировочный
соединитель

Природный газ
