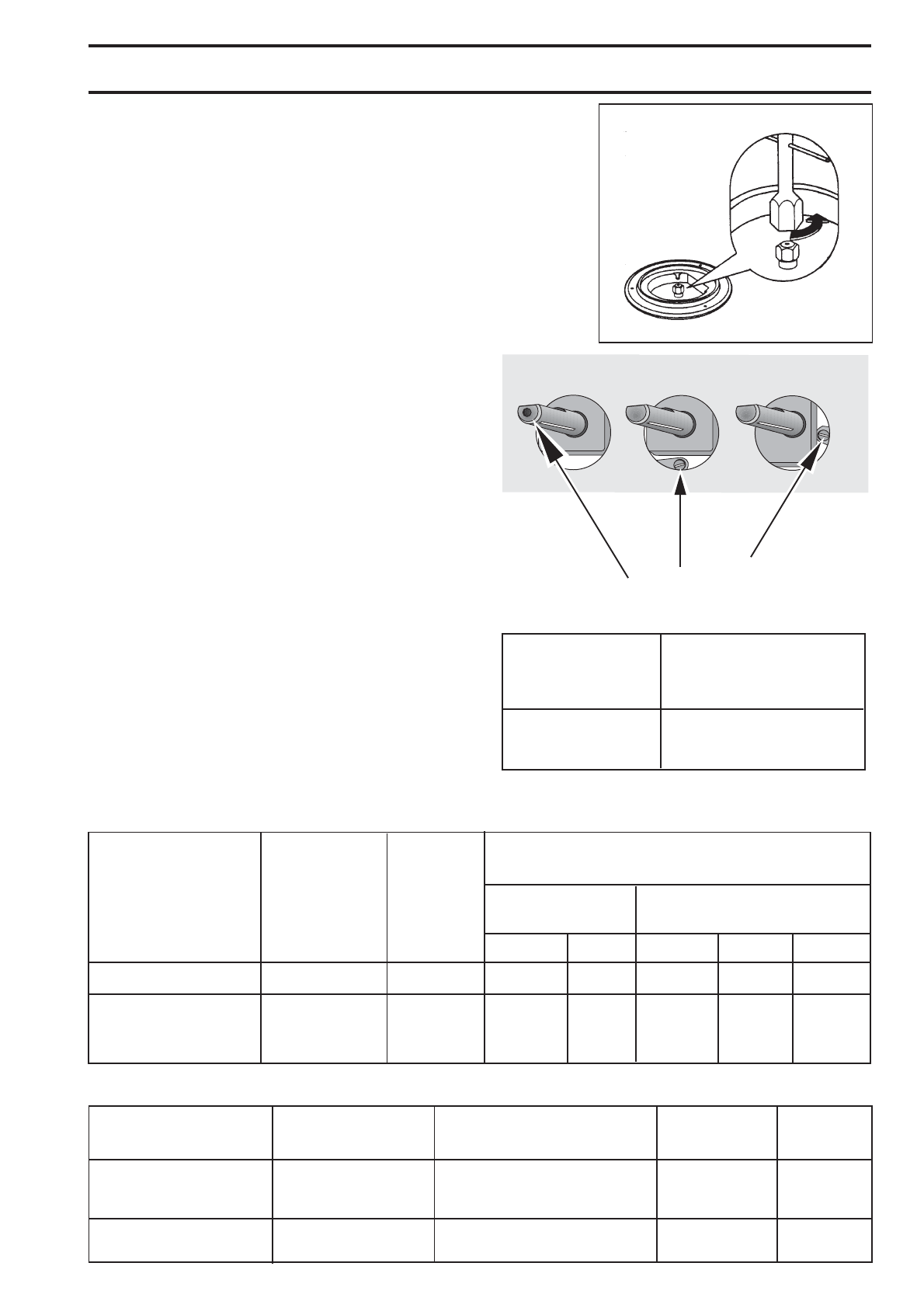

ЗАМЕНА ИНЖЕКТОРОВ

•

Снимите подставки для посуды.

•

Снимите крышки горелок и рассекатели.

•

С помощью торцевого ключа на 7 открутите и
снимите инжекторы (Рис. 7), и замените их на те,
которые соответствуют применяемому типу газа
(см.

табл. 232a

).

•

Установите детали на место, выполнив в обратном
порядке вышеописанную процедуру.

•

З а м е н и т е   и д е н т и ф и к а ц и о н н у ю   т а б л и ч к у
(размещенную вблизи трубы подачи газа) на
т а б л и ч к у ,   с о о т в е т с т в у ю щ у ю   н о в о м у   т и п у
используемого газа. Вы найдете эту табличку в
пакете с инжекторами, поставленном вместе с
прибором.

Если давление подачи газа отличается от требуемой
величины или подвержено колебаниям, на трубу подачи
газа следует установить соответствующий регулятор
давления в соответствии с действующими нормами.

6. Переоборудование на другие типы газа

Рис. 7

F O
0 3 9 2

Р Е Г У Л И Р О В К А   М И Н И М А Л Ь Н О Г О   У Р О В Н Ю
ПЛАМЕНИ

Для регулировки минимального уровня пламени горелок
действуйте следующим образом:

•

Зажгите горелку.

•

Поверните ручку в положение, соответствующее
минимальному пламени.

•

Снимите ручку.

•

Тонкой отверткой отрегулируйте положение винта
о б в о д н о г о   к л а п а н а   ( с м .   Р и с .   8   7   “

a

” ) .   П р и

п е р е о б о р у д о в а н и и   п а н е л и   с   п р и р о д н о г о   н а
сжиженный нефтяной газ (LPG) плотно затяните
винт, вращая его по часовой стрелке так, чтобы
получилось небольшое стабильное пламя.

•

В заключение убедитесь, что пламя не гаснет при
быстром повороте ручки из максимального в
минимальное положение.

Эта процедура легко выполнима независимо от того,
каким образом установлена или встроена в рабочий
стол варочная панель.

ГОРЕЛКА

НОРМАЛЬНАЯ ПОНИЖЕННАЯ

НОРМАЛЬНАЯ

МОЩНОСТЬ

МОЩНОСТЬ

МОЩНОСТЬ

кВт

кВт

ПРИРОДНЫЙ ГАЗ

LPG (СЖИЖЕННЫЙ НЕФТЯНОЙ ГАЗ)

G20 3 20 мбар

28330/37  мбар

инж. 1/100

м

3

/час

инж. 1/100 г/час 3 G30 г/час 3 G31

Вспомогательная (малая)

1

0,33

70

0,095

50

73

71

Природный газ:

Быстродействующая
(большая)

3

0,75

119

0,286

86

204

200

LPG: 2,8

Горелка                       иаметр обводного клапана

                      в 1/100 мм

    Вспомогательная

                  28

  Быстродействующая                   42

Табл. 1: Диаметры обводных клапанов

Таб. 2 : инжекторы

Рис. 8

винт обводного клапана

Табл. 2a : инжекторы только для России ПРИРОДНЫЙ ГАЗ G20 3 13 мбар

ГОРЕЛКА

        НОРМАЛЬНАЯ

           ПОНИЖЕННАЯ

    инж. 1/100

м

3

/час

       МОЩНОСТЬ кВт

           МОЩНОСТЬ кВт

Вспомогательная

 0,90

0,33

80

0,09

(малая)

Быстродействующая

1,9

0,75

120

0,20

(большая)
