26

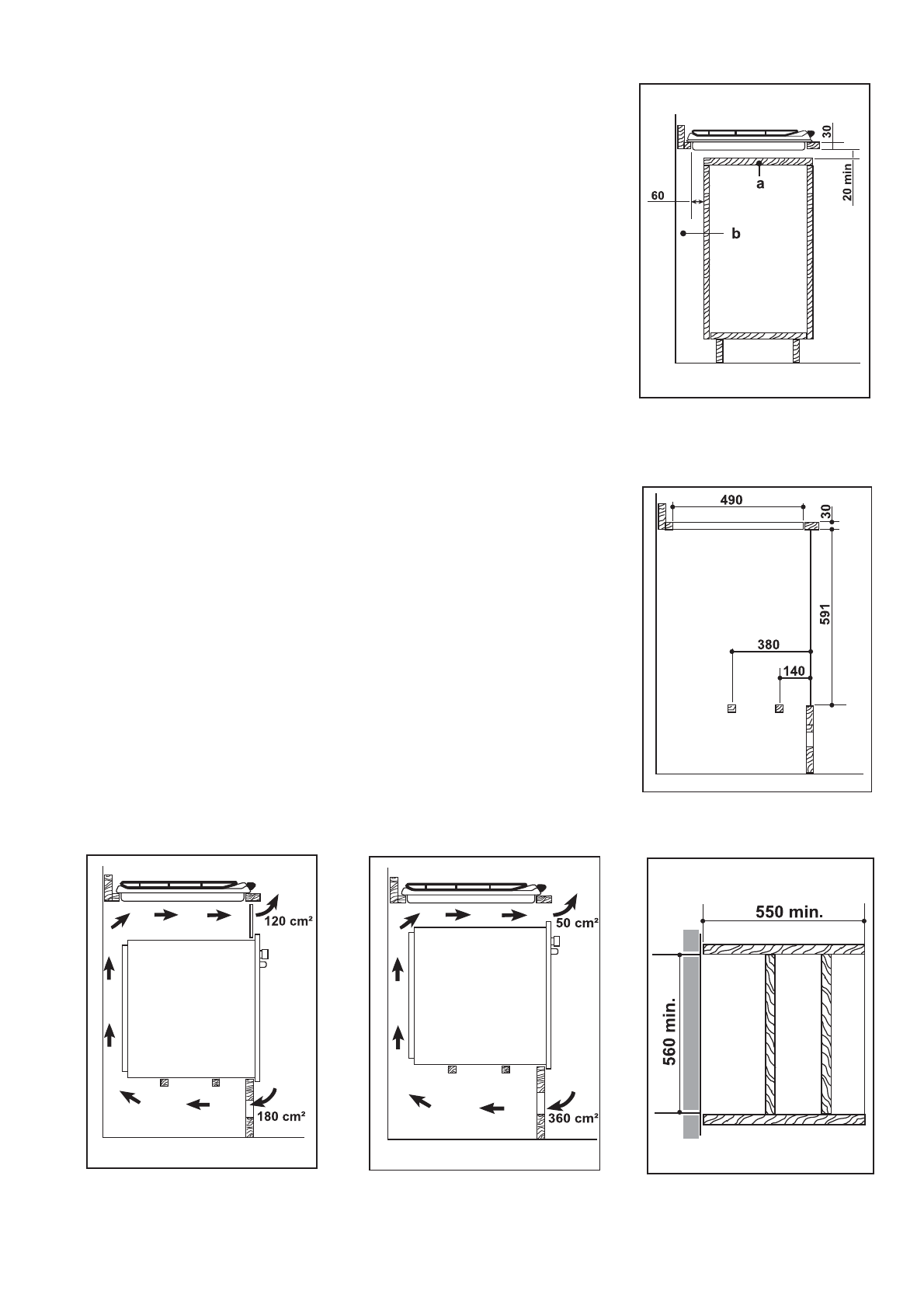

ВАРИАНТЫ
УСТАНОВКИ
Кухонный шкаф с дверцей
Ш к а ф д о л ж е н и м е т ь с п е ц и а л ь н у ю к о н с т р у к ц и ю ,
обеспечивающую отсутствие какого7либо контакта с
дном варочной панели, которое может нагреваться
п р и е е и с п о л ь з о в а н и и . Р е к о м е н д у е м о е р е ш е н и е
показано на Рис. 11.
Панель, устанавливаемая под варочной панелью,
д о л ж н а б ы т ь с ъ е м н о й д л я о б е с п е ч е н и я л е г к о г о
доступа на случай выполнения ремонтных работ.
Кухонный шкаф с духовкой
Р а з м е р ы в ы е м к и п о д в а р о ч н у ю п а н е л ь д о л ж н ы
соответствовать приведенным на Рис. 12; в шкафу
д о л ж н ы и м е т ь с я о т в е р с т и я д л я о б е с п е ч е н и я
непрерывного притока воздуха.
В о и з б е ж а н и е п е р е г р е в а в с т р а и в а н и е д о л ж н о
производиться так, как показано на Рис. 12 и 13.
Э л е к т р и ч е с к и е п о д к л ю ч е н и я д у х о в к и и в а р о ч н о й
панели должны быть выполнены по отдельности, как
п о с о о б р а ж е н и я м б е з о п а с н о с т и , т а к и д л я
обеспечения простоты вынимания духовки.
Расстояние от подвесных шкафов или вытяжки до
варочной панели должно составлять не менее 650 мм
(Рис. 9).
a) Съемная панель
b) Пространство, которое может
быть использовано для
подключения
Рис. 11
Рис. 12
Рис. 13
F O
2 1 0 3
F O
2 1 0 4
F O
2 1 0 5
Рис. 14
Рис. 15
