Подключение к газовой магистрали

Подключение с помощью жесткой трубы

или гибкого металлического шланга

Для обеспечения большей безопасности
рекомендуется выполнять подключение к
газовой магистрали, используя жесткие шланги
(например. медные) или гибкие шланги из
нержавеющей стали во избежание приложения
к плите каких-либо механических нагрузок.
С подающим шлангом должен использоваться
фитинг Gc1/2.
Для подключения данного изделия к газовой
магистрали должны использоваться только
гибкие металлические трубки в соответствии с
действующими нормами и правилами.

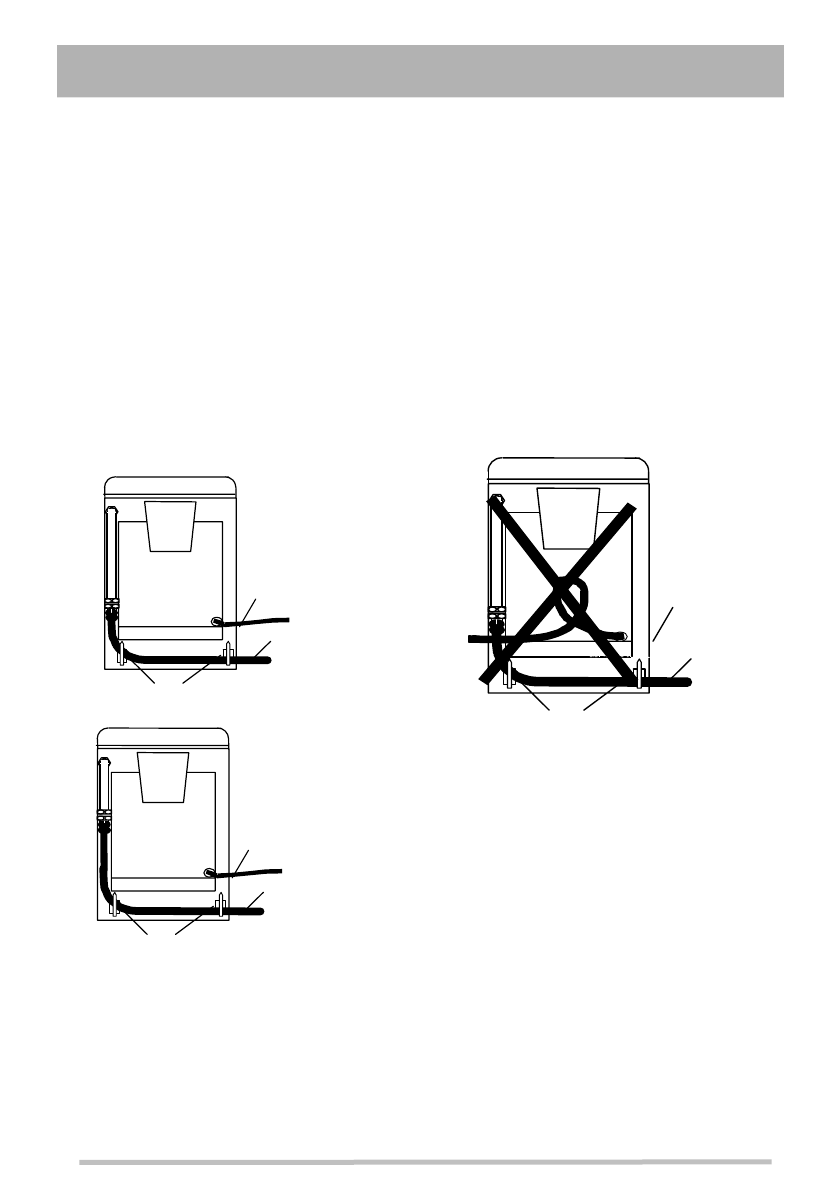

скоба

подсоединен

ие гибкого

шланга

кабель

питания

кабель

питания

подсоединен

ие гибкого

шланга

скоба

Подключение с помощью гибкого

неметаллического шланга

Если соединение можно легко осмотреть на
всем его протяжении, то допускается
использовать гибкий шланг в соответствии с
действующими правилами.

Гибкий шланг должен соответствовать
следующим требованиям:
- температура ни одной из его частей не

должна превышать комнатную более, чем на
30°C; если гибкий шланг, для того, чтобы
достичь панели, следует удлинить, сделать
это надо, как показано на рис. 3.

- он не должен быть длиннее 1500 мм;
- на нем не должно быть сужений;
- он не должен быть изогнут или перекручен;
- он не должен касаться острых кромок или

углов;

- его можно легко осмотреть, чтобы

проверить его состояние.

НЕЛЬЗЯ

скоба

подсоедине

ние гибкого

шланга

кабель

питания

ВНИМАНИЕ

После завершения установки
удостоверьтесь, что трубные соединения
абсолютно герметичны, для этого
используйте мыльный раствор и ни в коем
случае не используйте пламя.

Удостоверьтесь в том, что резиновый шланг

нигде не соприкасается с задней стенкой
плиты, как показано на рисунке, и что
присоединенный шланг после установки
плиты нигде не касается пола вследствие
провисания.
