Руководство по эксплуатации, установке и подключению
19

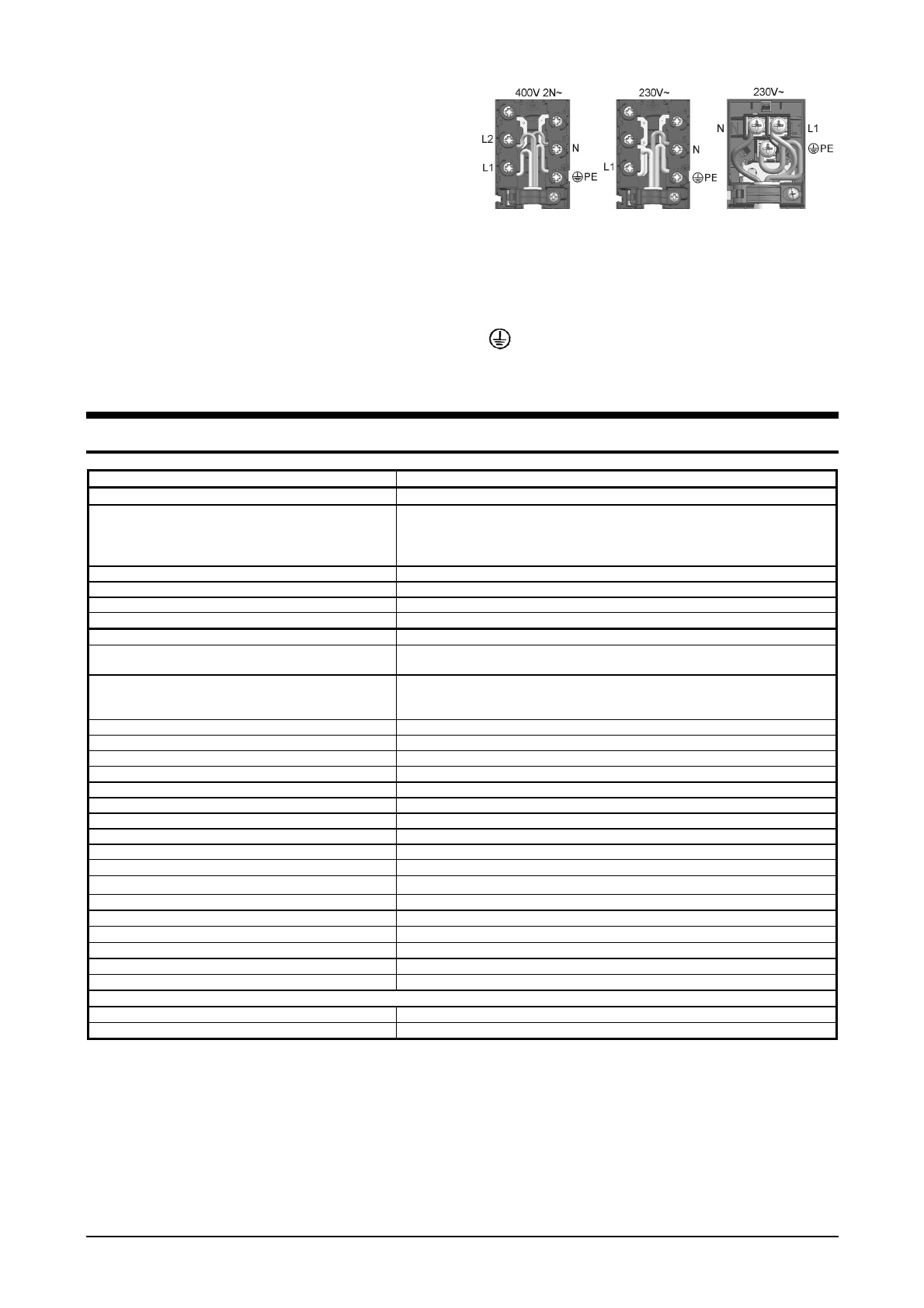

Порядок подключения
•
На задней стенке аппарата откройте крышку клеммной
колодки, для чего отверткой подденьте защелки, как
показано на крыше колодки.
•
Присоединительный кабель обязательно проложите через
зажим, предотвращающий избыточное натяжение кабеля.
Если зажим не установлен, расположите его так, чтобы
одним краем он накладывался на корпус клеммной колодки.
•
Подсоединение производится согласно
одной
из
приведенных на иллюстрации схем. В зависимости от
напряжения в сети переключите перемычки
соответствующим образом.
•
Винты кабельного зажима крепко затяните и закройте
крышку колодки.
ПРИМЕЧАНИЕ!
В некоторых типах клеммных колодок
перемычки установлены между клеммами 4 и 5, на других
вложены в отдельный карман, расположенный на колодке.
Винты клемм на данных колодках уже откручены. При
закручивании винтов слышен слабый щелчок: это означает,
что винт необходимо крепко затянуть.
Цвета проводов
L1, L2, L3 = внешние провода, подводящие напряжение. Как
правило, цвета проводов: черный, черный, коричневый.
N = нейтральный провод. Цвет провода, как правило, синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод заземления.
Цвет провода – желто-зеленый.
Технические данные
Комбинированная плита
K43E2-234VD
Размеры
высота/ширина/глубина (см)
85/60/60 или 90/85-60/60
Газовые горелки
*
D
= Тройная горелка
B
= большая горелка
A
= стандартная горелка
H
= маленькая горелка
Левая задняя
1,9/А
Левая передняя
1,9/A
Правая задняя
3,5/D
Правая передняя
1,0/H
Духовка
Ручка выбора температуры/ручка выбора режима
работы
1/1
Уровни приготовления
- телескопические направляющие на 3 уровнях
(только некоторые модели)
5
Верхний/нижний нагреватель (кВт)
0,9/1,1
Инфракрасный/ нагреватель вентилятора (кВт)
2,0/2,2
Освещение духовки задней/боковой (Вт)
25/-
Режимы работы
Верхний/нижний нагреватель
2,0
Инфракрасный нагреватель (кВт)
2,0
Инфракрасный нагреватель с вентилятором (кВт)
2,2
Нижний нагреватель/вентилятор (кВт)
0,9
Нижний нагреватель (кВт)
1,1
Макс.температура
275°C
Напряжение сети
AC 230 V
Номинальное напряжение нагревателей
AC 230 V, 50 Hz
Общая
присоединительная
мощность
(кВт)
3,4
Духовка вместе
(кВт)
3,4
Конфорки вместе
(кВт)
-
Горелки вместе (
кВт)
8,3
Общая мощность подключения (g/h)
603
Настройки подключения к газу указаны на наклейке около таблицы.
Подключение к газовой проводке (справа)
ISO 7-R1/2
Категория
RUS, UKR = II2H3
*Мощности горелок указаны для нижнего теплового значения газа Hi.
ОСТАВЛЯЕМ ЗА СОБОИ ПРАВО НА ИЗМЕНЕНИЯ, КОТОРЫЕ ВЛИЯЮТ НА ФУНКЦИРОВАНИЕ
