Руководство по эксплуатации, установке и подключению
17

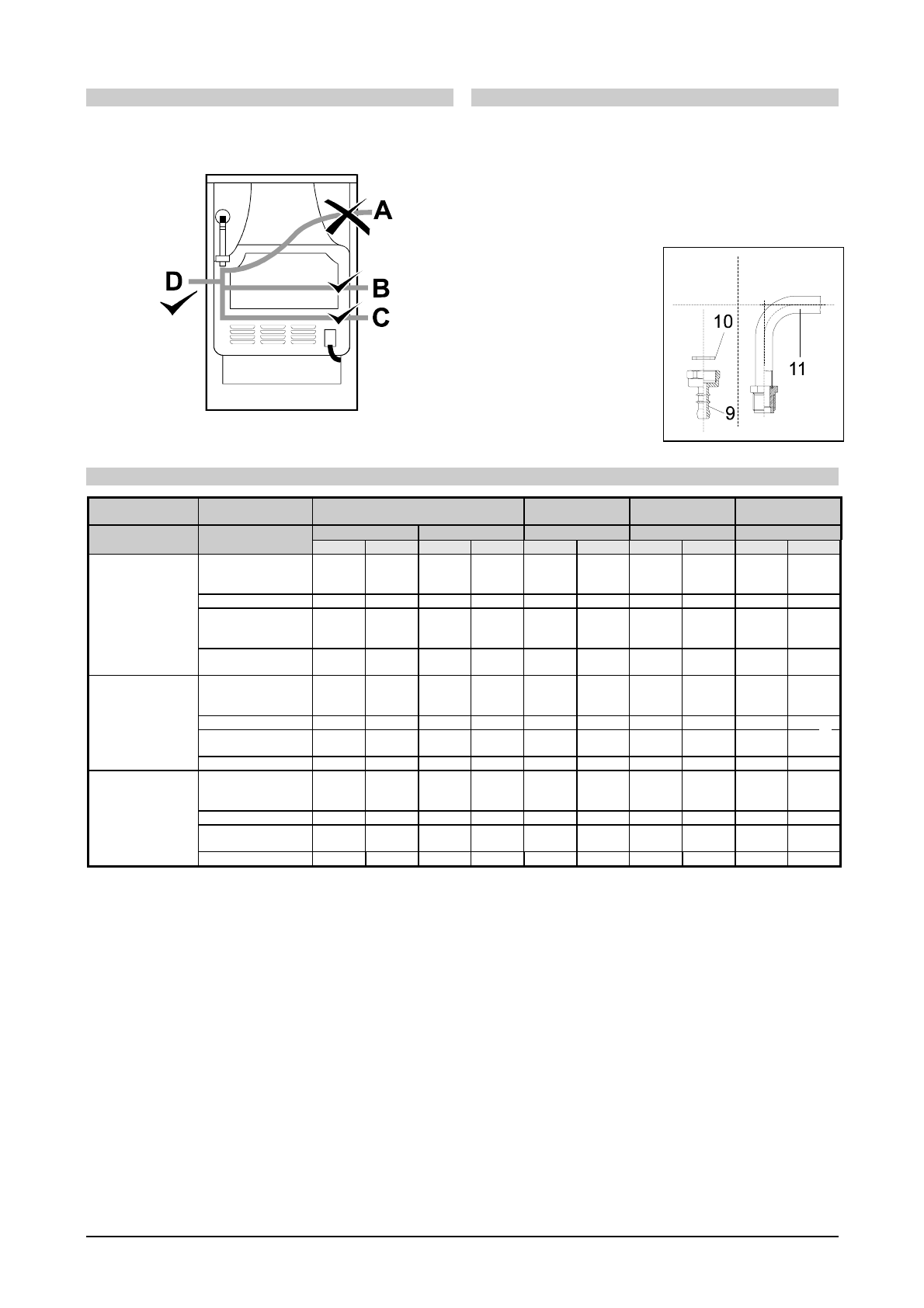

Подключение с помощью шланга
Если аппарат подключен с помощью гибкого шланга, не
допускается расположение шланга, обозначенное «A».
Если труба для подключения металлическая, допустима также
возможность A.
Начало работы
Используйте газовую плиту в соответствии с инструкциями.
Зажгите все горелки и проверьте стабильность пламени при
максимальной и минимальной установке. По необходимости
отрегулируйте подачу воздуха. Затем потребителю объясните
работу и управление, и вместе прочитайте инструкции по
работе.
Устройство для подключения к жидкому газу
(рисунок 3)
9
Патрубок для
сжиженного газа
10
Уплотнитель
11
Насадка R1/2
Таблица сопл
Тип, давление газа
Маленькая горелка
Нормальная
горелка
Большая горелка Тройная горелка
Число Воббе
Станда-ртная
Экс-пресс
max
min
max
min
max
min
max
min
max
min
Природный газ H
Wo=45,7
÷
54,7 MJ/ m
3
,
Номинальная
тепловая нагрузка,
кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,5
1,56
Природный газ E ,
Расход, л/ч
95,21
34,4
95,21
34,4
180,9
43,8
285,64
72,4
333,2
148,5
Природный газ E+
Wo=40,9
÷
54,7 MJ/m
3
Обозначение
форсунки (1/100 мм)
77
-
78
-
104
-
129
-
140
•
G20,
p=20mbar
Шифр форсунки
162081
162082
162083
162084
162085
Сжиженный газ 3+,
3B/P
Wo=72,9
÷
Номинальная
тепловая нагрузка,
кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,5
1,56
87,3MJ/m
3
Расход, г/ч
71,7
26,2
71,7
26,2
138,1
33,4
215,0
55,3
254,5
113,4
G30
p=30 mbar
Обозначение
форсунки (1/100 мм)
50
29/24
50
29/24
69
33/26
87
43/33
93
57/57
Шифр форсунки
162162
162162
162164
162165
162166
Природный газ H
Wo=45,7
÷
54,7 MJ/ m
3
,
Номинальная
тепловая нагрузка,
кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,5
1,56
G20,
Расход, л/ч
95,21
34,4
95,21
34,4
180,9
43,8
285,64
72,4
333,2
148,5
p=13mbar
Обозначение
форсунки (1/100 мм)
85
-
85
-
115
-
145
-
157
•
Шифр форсунки
609272
162169
162171
162172
162173
•
Для сжиженного газа встроены регулировочные винты. Для природного газа необходимо установить их на требуемый расход газа
(отвить максимально за 1,5 оборота в направлении от налегания).
Мощности горелок указаны принимая во внимание нижние термические величины газа Hi.
Предупреждение: эту работу может произвести только специалист, уполномоченный дистрибьютором газа или
уполномоченным Сервисом
3
