20
Электрическое подключение
П е р ед в ы п ол н е н и е м э л е к т р и ч е с ко го п од к л ю ч е н и я
убедитесь в том, что:
-
С е т е в о й п р ед ох ра н и т е л ь и д о м а ш н я я
э л е к т р о п р о в од к а с о о т в е т с т в у ю т п ол н о й
э л е к т р и ч е с к о й м о щ н о с т и п л и т ы ( т а б л и ч к у с
техническими данными)..
-
Э л е к т р о п р о в од к а в В а ш е й к в а р т и р е и м е е т
э ф ф е к т и в н о е з а з е м л е н и е , с о о т в е т с т в у ю щ е е
действующим нормам и правилам.
-
К с е т е в о й р о з е т к е и л и м н о г о п о л ю с н о м у
размыкателю, используемому для электрического
подключения, обеспечивается легкий доступ после
установки плиты.
Плита поставляется без сетевого шнура, поэтому Вам
будет нужно подключить к ней кабель со стандартной
вилкой, параметры которой должны соответствовать
полной электрической мощности плиты, указанной на
паспортной табличке.
Э т у в и л к у с л ед уе т в к л ю ч ат ь в с о о т в е т с т ву ю щ у ю
сетевую розетку.
В случае фиксированного подсоединения к сети между
плитой и сетевыми проводами необходимо установить
многополюсный размыкатель с минимальным зазором
между разомкнутыми контактами, равным 3 мм, тип
которого соответствует требуемой нагрузке, а также
действующим нормам и правилам.
Же л т о - з е л е н ы й п р о в од з а з е м л е н и я н е д ол же н
размыкаться этим размыкателем и должен быть на 2
cм длиннее других проводов.
Сетевой шнур должен быть размещен таким образом,
ч т о б ы н и к а к а я е го ч а с т ь н е м о гл а н а г р е т ь с я д о
т е м п е р а т у р ы , н а 5 0 ° C п р е в ы ш а ю щ е й к о м н а т н у ю
температуру.
Изготовитель снимает с себя всякую ответственность
в случае несоблюдения указанных мер безопасности.
В качестве сетевого шнура должен использоваться
с п е ц и а л ь н ы й к а б е л ь с о о т в е т с т в у ю щ е г о с е ч е н и я ,
который Вы можете приобрести в сервисном центре.
Подсоединение к клеммной
колодке

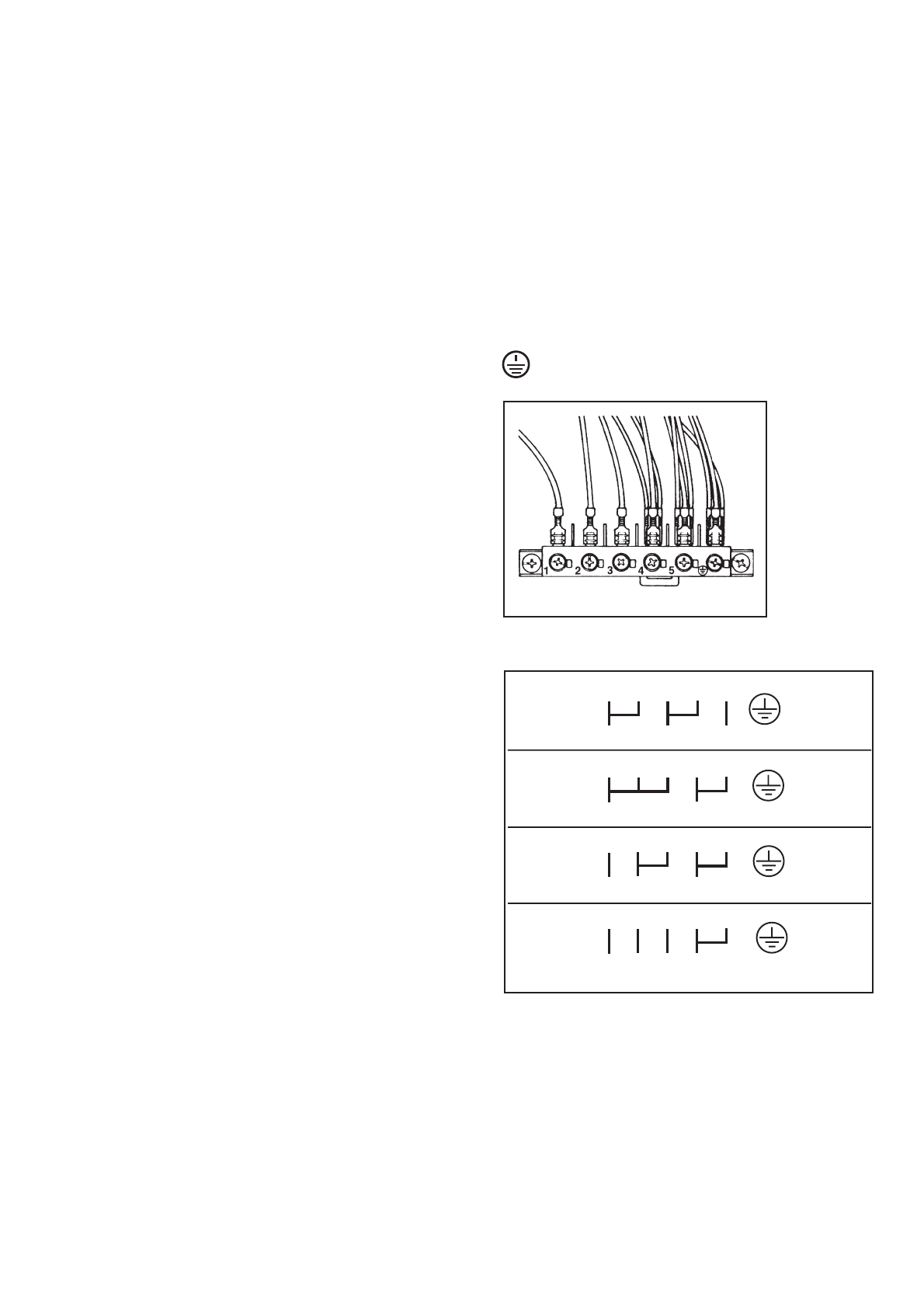

Плита оснащена легко доступной 6-полюсной клеммной
колодкой, перемычки на которой уже установлены
таким образом, который соответствует подключению к
трехфазной сети электропитания напряжением 400 В
с нулевым проводом. При наличии другого напряжения
сети перемычки на клеммной колодке должны быть
установлены так, как показано на рисунке.
Провод заземления должен быть подключен к клемме
. После подсоединения сетевого шнура к клеммной
колодке закрепите его хомутом.
230V 3~
1 2 3 4 5
L1 L2 L3 PE
230V 1~
1 2 3 4 5
L1 N PE
400V 2N~
1 2 3 4 5
L1 L2 N PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N PE
Section
of cable
(min.)
4 x 1.5 mm
2
Section
of cable
(min.)
3 x 2.5 mm
2
Section
of cable
(min.)
4 x 2.5 mm
2
Section
of cable
(min.)
5 x 1.5 mm
2
