ЗАМЕНА ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ
Для замены лампочки подсветки см. инструкции
на стр. 19.
Для доступа к другим электрическим
компонентам необходимо извлечь духовку из
соответствующего отделения, отвинтив винты
(V) (рис. 16). Вынув духовку, вы получите
доступ к клеммной коробке (рис. 18).
В случае необходимости замены шнура
питания, провод заземления должен быть
длиннее фазовых проводов. Кроме того,
с л е д у е т с о б л ю д а т ь и н с т р у к ц и и ,
п р и в е д е н н ы е в п а р а г р а ф е
“ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ”.

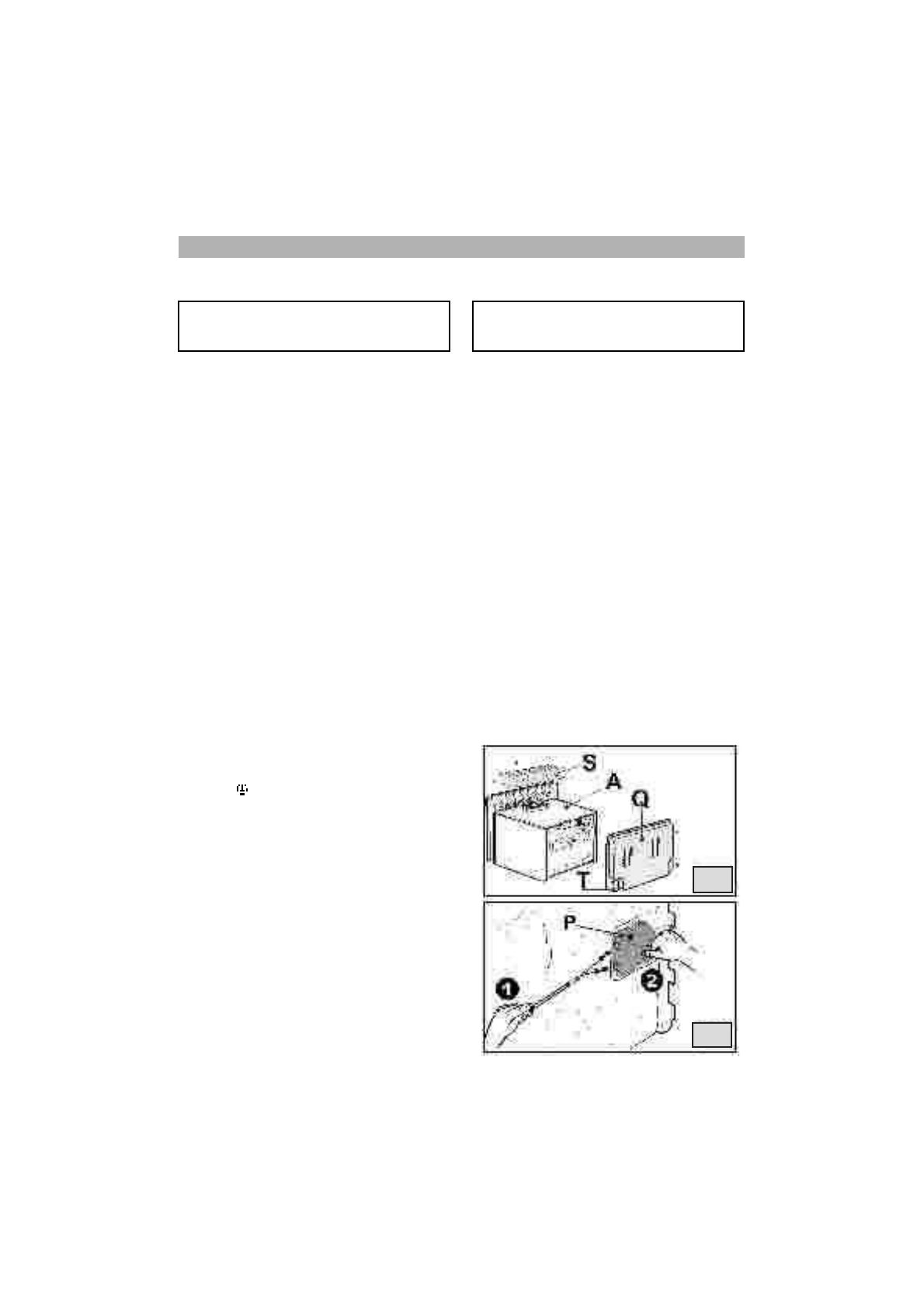

Снимите заднюю панель (Q), чтобы получить
д о с т у п к р е д у к т о р у , р е з и с т о р а м и
ограничителю температуры (рис. 18).
Для замены патрона лампочки (Р) снимите
верхнюю (А) и боковую панели, затем
п о д ц е п и т е о т в е р т к о й к о н ц ы д в у х
блокировочных язычков (см. рис. 19) и снимите
патрон в направлении задней стенки духовки.
Для замены термостата, коммутатора и
электронной платы снимите защитный кожух (S)
( р и с . 1 8 ) . С н и м и т е р у ч к и и о т в и н т и т е
находящиеся под ними винты, чтобы освободить
подлежащие замене компоненты.
23
5. ИНСТРУКЦИИ ПО УСТАНОВКЕ
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ
ЗАМЕНА
Перед тем как приступить к подключению
следует убедиться в том, что:
Токопропускная способность и напряжение в
сети и розетках соответствуют значениям,
указанным на маркировочной этикетке духовки,
находящейся на ее боковой стенке и в
инструкции.
Розетка и электропроводка надежно заземлены
в соответствии с нормами и положениями
д е й с т в у ю щ е г о з а к о н о д а т е л ь с т в а .
Производитель не несет ответственности в
случае несоблюдения вышеуказанных норм.
Используемая розетка или всеполюсный
выключатель находятся в сфере досягаемости
установленного прибора.
Если подсоединение к сети осуществляется
через розетку:
Подсоедините к шнуру питания стандартную
вилку (если таковая не предусмотрена в
к о м п л е к т е ) , в ы д е р ж и в а ю щ у ю н а г р у з к у ,
указанную на маркировочной этикетке духовки.
П о д с о е д и н и т е п р о в о д а , с о б л ю д а я
нижеуказанные соответствия и используя
более длинный, чем фазовые провода
заземляющий провод:
буква
L
(фаза)
=
провод коричневого
цвета
буква
N
(нейтральный) = провод синего цвета
символ (земля)
= провод желто-зеленого
цвета
Шнур питания должен быть расположен таким
образом, чтобы ни один из его участков не
нагревался до температуры 75°C.
Не используйте для подсоединения к сети
укороченные провода, переходники или
тройники, поскольку они могут привести к
опасному перегреву.
Если подсоединение осуществляется
непосредственно к электросети:
Установите между духовкой и сетью
всеполюсный выключатель, рассчитанный на
нагрузку прибора с минимальным расстоянием
между контактами 3 мм. Помните, что шнур
заземления не должен прерываться
выключателем.
П о д к л ю ч е н и е к э л е к т р о с е т и д о л ж н о
выполняться в соответствии с нормами и
п о л о ж е н и я м и д е й с т в у ю щ е г о
законодательства.
Перед тем как приступить к замене любых
деталей настоятельно рекомендуем
отключить прибор от электросети.
