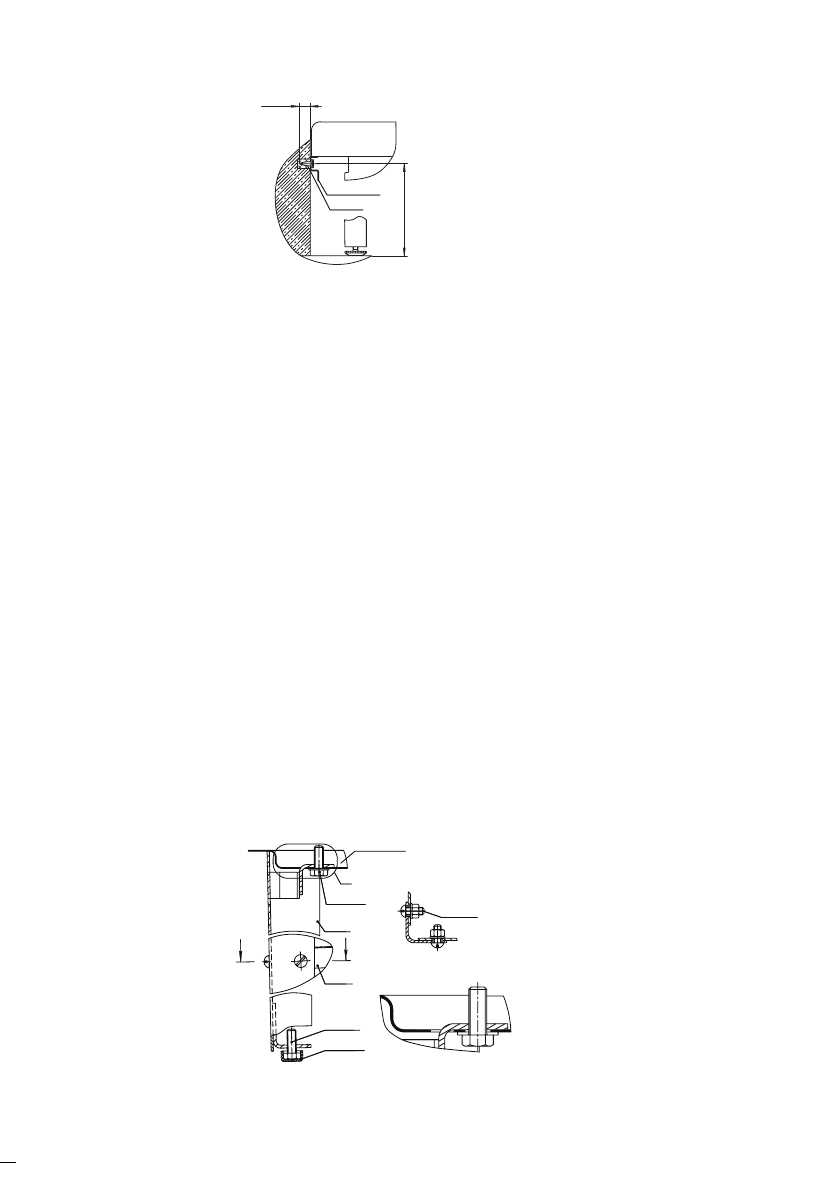

Рисунок 4 — Схема крепления плиты к стене

ВНИМАНИЕ:

ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ПЛИТЫ БЕЗ ЗАКРЕП-

ЛЕНИЯ!

Горизонтально устойчивое положение достигается с помощью опорных

регулировочных болтов, устанавливаемых в резьбовые отверстия опоры

подставки.

При эксплуатации плиты без подставки установить ножки (пята, опора)

в крайние угловые отверстия днища.

6.1.2 Установить ручки переключателей мощности и термостата в нуле-

вое положение.

6.1.3 Вставить вилку шнура соединительного в розетку.

6.1.4 Произвести последовательно нагрев электроконфорок в течение 5

минут без установки посуды на максимальной температуре (для удаления

технологической смазки).

6.1.5 Электрошкаф жарочный разогреть до максимальной температуры,

не загружая его, выдержать при таком режиме в течение одного часа. За-

пах из помещения удалить проветриванием. Испаряющиеся вещества не

являются вредными для здоровья.

6.1.6

Сборка подставки.

Предварительно зафиксировав положение

ТЭНов и дверцы шкафа жарочного, плиту уложить на любую из боковых

стенок. Установку и закрепление в днище плиты 4-х опор и полки

производить согласно рисунку 4а:

а) сборка опоры: в основание резьбового отверстия опоры вкрутить

болт М6, надев на него полиэтиленовый колпачок;

б) опору (2 шт.) завести в днище плиты (паз 4х22) и закрепить через

резьбовое отверстие в опоре болтом М6, предварительно установить

шайбу (вид Б);

в) к двум установленным опорам закрепить полку (А-А);

г) повторить действия б) с двумя оставшимися опорами;

д) закрепить вторую часть полки (А-А).

Рисунок 4а — Сборка подставки

Пол

Шуруп

803

ìì

Стена

Кронштейн

803

 мм

20...25

Болт М6

Болт М6

Øàéáà

А

Опора

А

А-А

Полка

Б

Колпачок

Шайба С6

Днище

электроплиты

Винт М5
Гайка М5
Шайба С5

Б
