5.3.1 Дверца электрошкафа жарочного имеет двойное остекление термо-

стойким стеклом, позволяющим визуально контролировать приготовление пищи.

5.4 Расположение органов управления на панели управления электро-

плиты в соответствии с рисунком 2.

1 — ручка переключателя мощности левой электроконфорки; 2 — ручка
термостата; 3 — сигнальная лампа включения электроконфорок;  4 — сигнальная лам-
па включения электронагревателей электрошкафа жарочного; 5 — ручка переключа-
теля мощности электронагревателей электрошкафа жарочного;  6 —  ручка переклю-
чателя мощности правой электроконфорки.

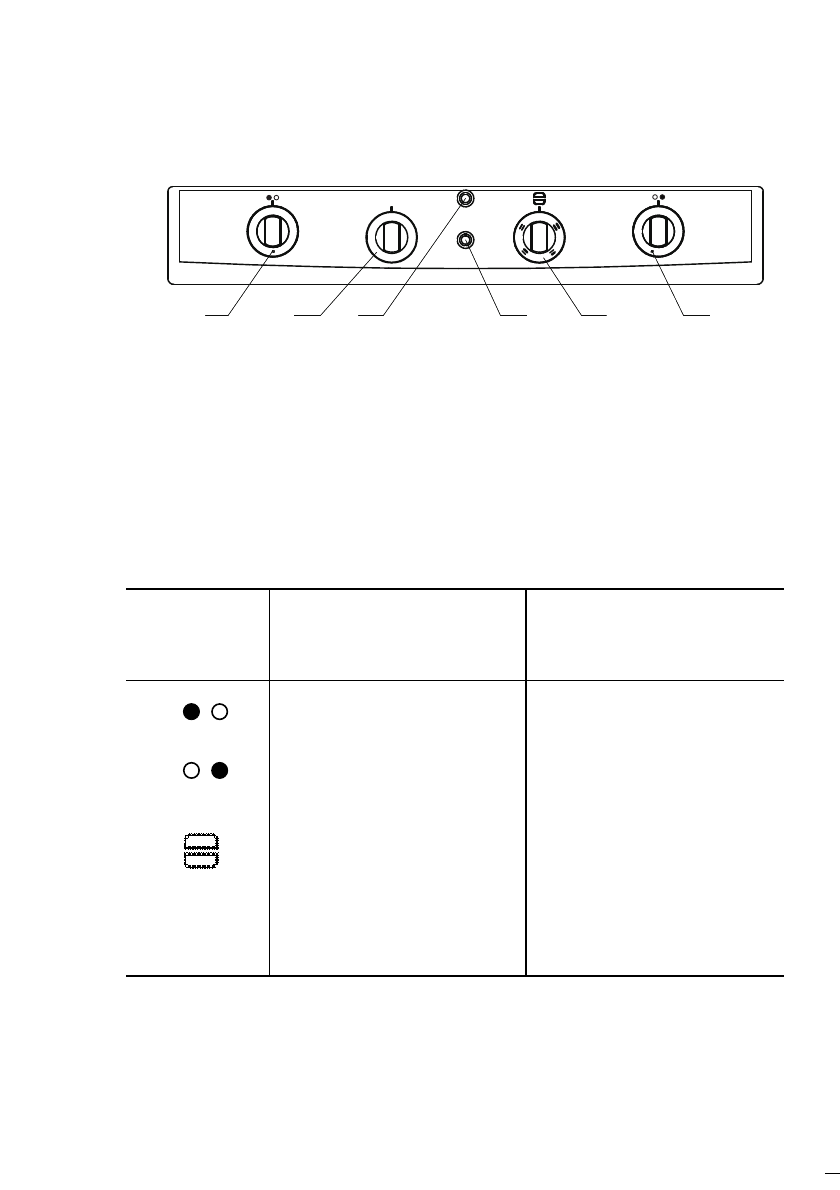

Рисунок 2 — Панель управления

5.4.1 Ручки переключателя мощности электроконфорок и электрошкафа

жарочного имеют круговое вращение.

5.4.2 Ручка термостата имеет вращение по часовой стрелке.
5.5 Принадлежность органов управления и смысловое значение симво-

лов  на панели управления указаны в таблице 3.
Таблица 3

30

0

2

5

2

0

0

1

1 0

0

5

0

6

1

2

4

3

0

50

5

2

1

4

3

0

1

2

4

3

0

0

0

С

0

6

Условные

обозначения

символов на па-

нели управления

Смысловое значение символов

Включение электроконфорки
левой

Включение электроконфорки
правой

Включение электронагрева-
тельных элементов элект-
рошкафа жарочного и вклю-
чение лампы подсветки

Включение   термостата

Принадлежность к органу

управления

Переключатель мощности
электроконфорки левой

Переключатель мощности
электроконфорки правой

Переключатель режимов ра-
боты электрошкафа жароч-
ного

Термостат

C

о
