14

Господарський відсік.

Плита  з  господарським  відсіком  виконується  двох  виконань:  з  відкидними  двер-

цями і висувним ящиком.

Щоб  відкрити  дверцята,  їх  необхідно  злегка  підняти  на  5-6  мм  (рух  1)  і

підтримуючи, відкинути на себе (рух 2) мал. 9.

Як висунути ящик показано на мал. 10.

Включення таймера.

Плита  може  мати  таймер  механічний  для  подачі  звукового  сигналу.  Діапазон

встановлюваного  часу  1..60  хв.  Ввімкнення  таймера  здійснюється  відповідною  руч-
кою (поз. 8 мал.5, 6) на панелі керування поворотом по ходу годинникової стрілки.

8 РЕКОМЕНДАЦІЇ ПО ДОГЛЯДУ ЗА ПЛИТОЮ

Забруднення  решітки  столу,  розсікачів  пальників  може  бути  видалено  за  допо-

могою речовин для чищення металевих виробів. Вогневі канали розсікачів пальників
столу необхідно чистити щіткою.

Вживання  миючих  засобів,  що  володіють  абразивними  властивостями,  не  реко-

мендується.

Можливе  необоротне  пошкодження  покриття  деталей,  що  безпосередньо  всту-

пають  в  контакт  з  полум’ям  в  процесі  експлуатації  (кришки  пальників,    решітка  сто-
лу).

Внутрішня поверхня духовки і зовнішні поверхні плити необхідно промити ганчір-

кою, змоченою в мильному або содовому розчині і протерти досуха.

Не залишайте на емальованих деталях плити пролиті рідини, що містять кислоти

(сік лимона, оцет, виноградний сік і ін.).

Не  використовуйте  агресивних    засобів  для  чищення  при  догляді  за  скляною  по-

верхнею,  таких  як  абразивні  подушечки  або  абразивні  порошки,  вони  можуть  зали-
шити подряпини на склі.

Не  використовуйте  крупнозернисті  абразивні  чистячі  засоби  або  гострі  металеві

предмети  для  очищення  скла  дверець  (духовки),  оскільки  це  може  подряпати  по-
верхню і привести до ушкодження скла.

УВАГА!  Не  залишайте  приналежності  по  уходу  або  миючі  засоби  в  духовці  або

сушильному відділенні.

Щоб  уникнути  перегріву  конфорки  і  збільшення  терміну  служби  не  залишайте

включену конфорку без тепловідвода.

Не допускається протока рідини на розігріту конфорку для уникнення тріщин.
Пам’ятайте! Конфорку, що вийшла з ладу, відновити неможливо.

Не  рекомендується,  скрести  емальовані  поверхні

металевими предметами.

Для  заміни  лампи  пристрою  освітлення  духовки

необхідно відключити плиту від мережі і зняти скляний

плафон,  повернувши  його  проти  ходу  годинникової

стрілки  (мал.  11).  після  заміни  лампи  встановити  пла-

фон назад.

УВАГА!  Для  попередження  небезпеки  поразки

електричним  струмом  перед  заміною  лампи  пе-

реконайтеся, що прилад вимкнений.

Забороняється очистка плити парою.

НА ЗАМІТКУ СПОЖИВАЧУ !

Духовка комплектується решіткою і деком для випічки або смажіння, а для моде-

лей  з  роженом  -  опорою  для  рожена.  Усі  ці  елементи  мають  можливість  встановлю-
ватися  в  полози  духовки  див.  розділ  5  і  мал.  12.  Деко  може  бути  встановлене  без-
посередньо  на  решітку  або  (при  розвороті)  в  полози  духовки  (наприклад,  для  збору
жиру див. мал. 12).

Мал. 11

31

Эта  работа  выполняется  только  специалистом,  имеющим  необходимые

полномочия.

!

 замена сопел горелок стола рис.1а.

а) снимите решетку стола, крышки и рассекатели горелок;

б)  с  помощью  торцевого  ключа  S7  замените  сопла  в  соответствии  с  таблицей  3

«Характеристики горелок и сопел» см. рис.1а.

!

 регулировка минимального пламени горелок стола.

а) снимите стаканы и ручки кранов - будьте осторожны, не повредите их;

б)  через  отверстие  в  панели  управления,  поверните  регулировочный  винт  крана

(расположен сбоку см. рис 1б) по часовой стрелке до упора;

в) восстановите все детали плиты в обратном порядке;

г) зажгите горелку стола, установите ручку в положение «малое пламя»;

д) пламя должно быть малым, но устойчивым, без проскоков;

е)  при  быстром  повороте  крана  от  максимального  значения  к  минимальному

пламя не должно погаснуть.

!

 замена сопла горелки духовки (для плит с газовой духовкой).

а) снимите кожух задний, выкрутив саморезы;

б) открутите саморез, который крепит корпус сопла;

в)  осторожно  вынимайте  газопровод  горелки  духовки  из  задней  стенки,  от-

водите  его  в  сторону  на  себя  на  расстояние  150-200мм,  не  нарушая  соединения

гайка-корпус сопла и гайка-кран газовый;

г) с помощью ключа S7 замените сопло в корпусе сопла;
д) соберите все детали в обратном порядке.

!

  регулировка  минимального  пламени  горелки  духовки  (для  плит  с  газо-

вой духовкой).

а) снимите стакан и ручку крана - будьте осторожны, не повредите их;

б) винт крана «малое пламя» (расположен сбоку см рис. 1б) закрутите по часовой

стрелке до упора;

Рис. 7а.

Рис. 7б.

G 1/2”

прокладка

G 1/2”

рукав присоединительный

гибкий  с накидной гайкой

30 max

Муфта  коротка я15

ГОСТ 8954-75

Угольник G 1/2

90

0

-2-15  ГОСТ 8946-75

контргайка 15

ГОСТ 8968-75

прокладка

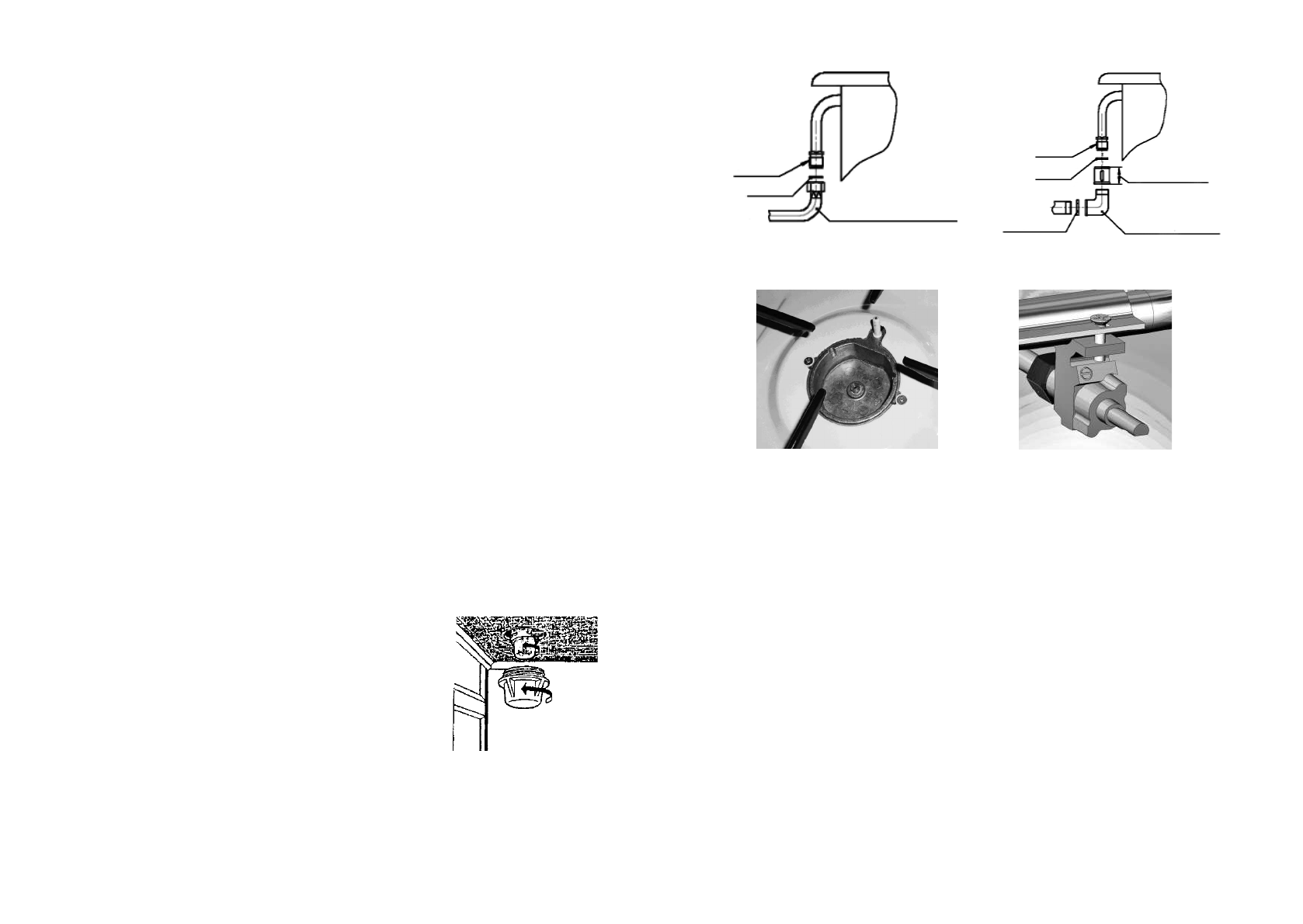

Рис. 1а

Рис. 1б

Подсоединение с помощью рукава

Жёсткое подсоединение
