Замена сопла горелки гриль

Если возможен доступ к плите с обратной стороны:

-●

при  помощи  ключа  выкрутить  и  заменить  сопло

(рис.18). Если доступ затруднен, нужно:

-●

вывернуть винт крепления жарочной горелки;

-●

снять горелку с корпуса, чтобы обеспечить доступ к

соплу;

-●

торцевым гаечным ключом (S = 8 мм)  выкрутить  и

заменить сопло;

-●

сборку произвести в обратной последовательности.

Р е г у л и р о в к а   в и н т о в   м а л о г о   р а с х о д а   ( В М Р )

терморегулятора  и  кранов  с  устройством  контроля

пламени варочной панели и духовки

●

При  переводе  плиты  на  другой  вид  газа    после

замены сопел горелок необходимо отрегулировать

ВМР.  Для  этого  необходимо  зажечь  горелку  (для

духовки  c  терморегулятором  -  закрыть  дверцу

и  прогреть  духовк у  в  течение  15...20  минут).

Перевести ручку крана в положение «малое пламя»,

снять ручки, воротники, панель и отверткой, вращая ВМР, добиться минимального,

но устойчивого пламени горелки (длина пламени должна составлять 4…6 мм) (рис.19).

Правильность настройки проверяется быстрым поворотом ручки крана из положения

«максимальное пламя» в  положение «малое пламя». Пламя при этом не должно

гаснуть.

Замена винтов малого расхода (ВМР) в кранах без устройства контроля пламени

горелок варочной панели

-●

При переводе плиты на другой вид газа  необходимо снять ручки кранов, воротники и панель;

-●

с помощью рожкового ключа (S=9 мм) отвернуть ВМР и заменить, затянув ключом до

упора (рис.19).

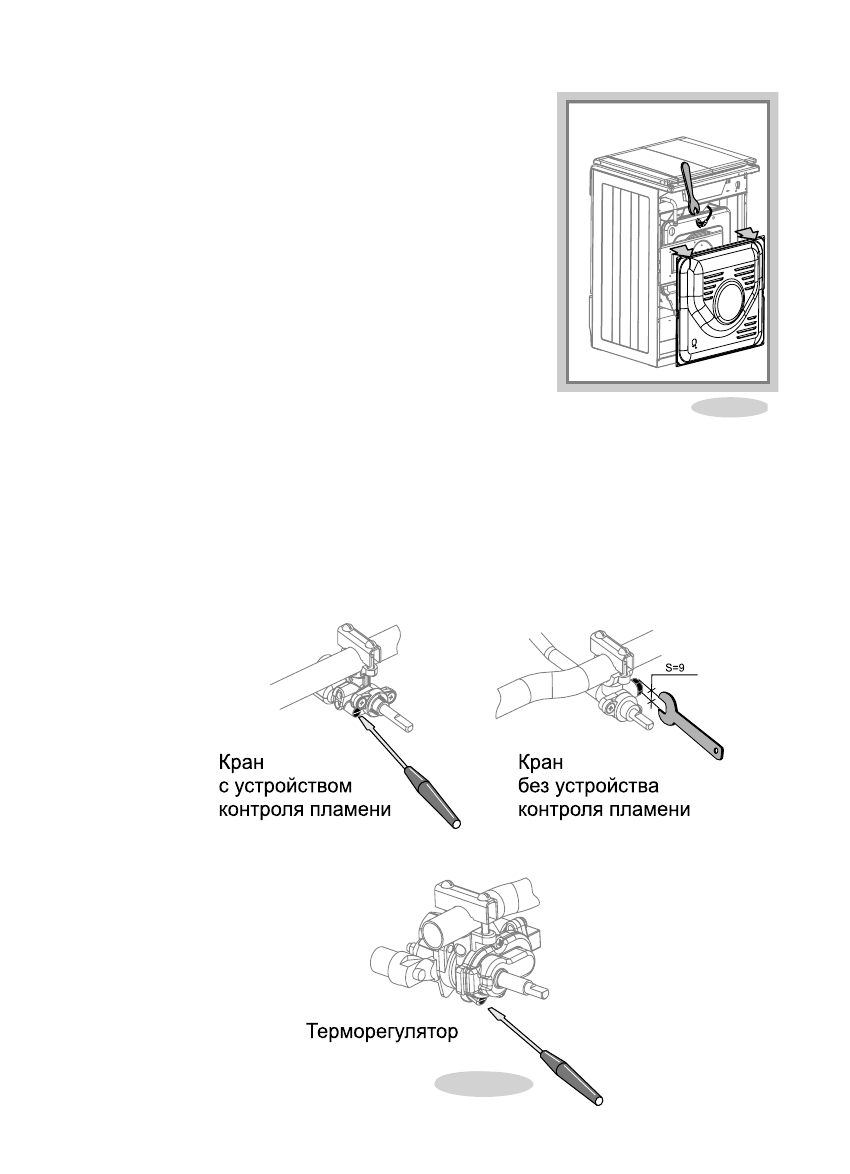

Рис.18
