19

6100.00.0.000 РЭ [89]

7.2 ПОДСОЕДИНЕНИЕ К ЭЛЕКТРИЧЕСКОЙ

СЕТИ

●

●

ВНИМАНИЕ!

ПЛИТА ВЫПОЛНЕНА ПО I КЛАССУ ЗАЩИТЫ ОТ ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ И ДОЛЖНА ПОДКЛЮЧАТЬСЯ К ДВУХПОЛЮСНОЙ

РОЗЕТКЕ С ЗАЗЕМЛЯЮЩИМ КОНТАКТОМ!

●

● Вилка и сетевой шнур после установки плиты должны быть доступны для обеспечения

возможности отключения и не должны подвергаться нагреву.

●

● Не допускается размещать плиту так, чтобы розетка находилась над  варочной панелью.

●

● ПРИ ПОВРЕЖДЕНИИ ШНУРА ПИТАНИЯ ЕГО ЗАМЕНУ ВО ИЗБЕЖАНИЕ ОПАСНОСТИ

ДОЛЖНЫ ПРОИЗВОДИТЬ ИЗГОТОВИТЕЛЬ, СЕРВИСНАЯ СЛУЖБА ИЛИ ПОДОБНЫЙ

КВАЛИФИЦИРОВАННЫЙ ПЕРСОНАЛ.

7.3 РЕКОМЕНДАЦИИ РЕМОНТНЫМ

СЛУЖБАМ

Регулировка для различных видов газа

●

Если  произведена  регулировка  плиты  на  другой  вид

газа, мастер обязан сделать соответствующую отметку

в талоне установки и в маркировке плиты.

●

Мастер обязан проверить герметичность плиты в

соответствии  с  технологическими  инструкциями

газоснабжающей организации.

●

Перенастройка  плиты  на  другой  вид  газа  согласно

таблицы 1 производится:

-●

заменой сопел горелок варочной панели и духовки;

-●

регулировкой винтов малого расхода (ВМР), для плиты,

оснащенной терморегулятором, кранами с устройством

контроля пламени горелок духовки и варочной панели

или заменой ВМР для плит с кранами без устройства

контроля пламени.

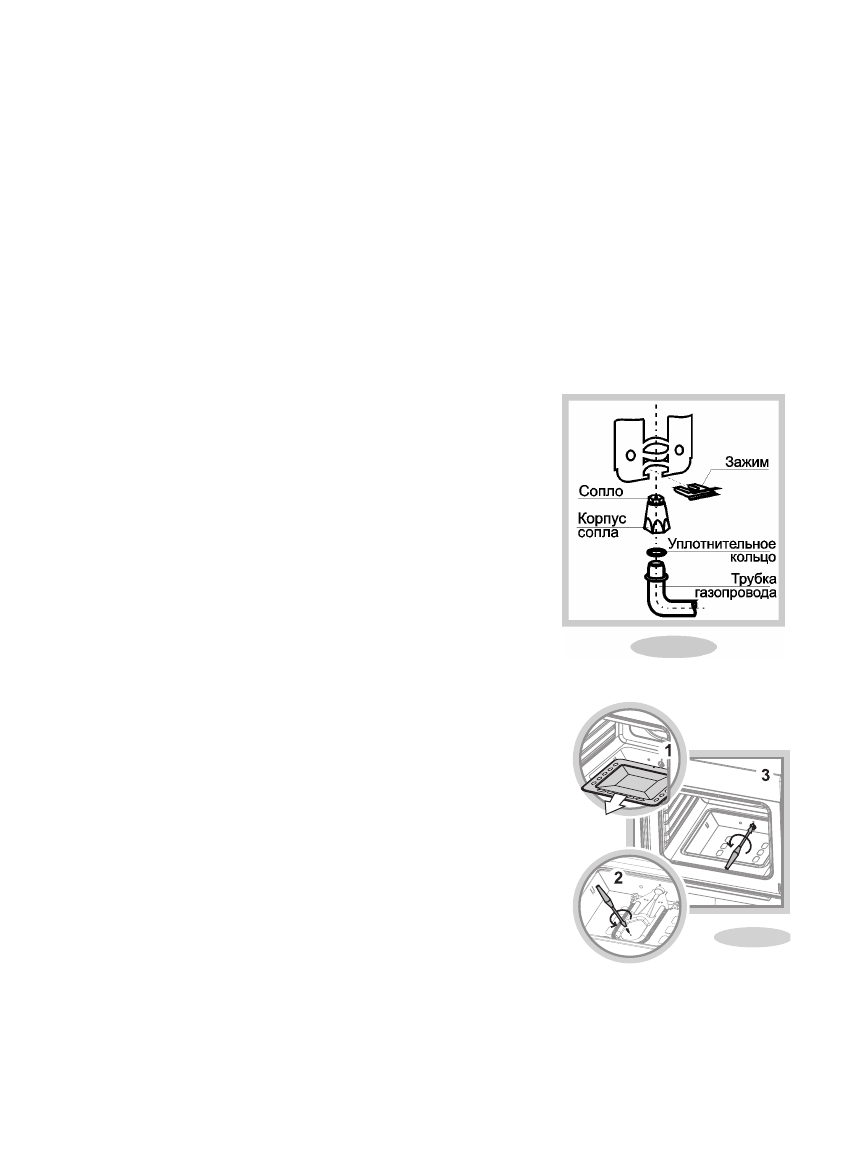

Замена сопла горелки варочной панели

●

Для замены сопла в горелке “GEFEST 4” (рис.16):

-●

cнять решетку и горелки;

-●

отвернуть  крепежные  винты  и  поднять  варочную

панель;

-●

сжать  и  достать  зажим,  затем  снять  корпус  сопла  с

трубы газопровода;

-●

вывернуть сопло и заменить на новое;

-●

сборку произвести в обратной последовательности.

●

ВАЖНО!

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ СБОРКЕ

С ГАЗОПРОВОДОМ ДОЛЖНО НАХОДИТЬСЯ В КОРПУСЕ

СОПЛА.

Д л я   з а м е н ы   с о п л а   в   го р ел к е   S A B A F,   S o m i P r e s s ,

GEFEST 5; 6; 6.1 необходимо:

-●

снять решетку;

-●

снять с горелки шляпку со смесителем;

-●

торцевым  гаечным  ключом  (S=7  мм,  для  GEFEST 5

S=8 мм) выкрутить и заменить сопло;

-●

сборку произвести в обратной последовательности.

Замена сопла горелки духовки (рис.17)

-●

Снять дно духовки;

-●

вывернуть винт крепления горелки;

-●

снять горелку с корпуса;

-●

торцевым гаечным ключом (S = 8 мм) выкрутить и заменить сопло;

-●

сборку произвести в обратной последовательности.

Рис.16

Рис.17
