11
5.4.2.2 Духовка управляется краном с безопасностью
В изделиях, в готорых установлен кран с предохранительным устройством и имеющим
диапазон рабочего положения, приведенного ниже, уровень температуры следует
наблюдать по термоуказателю, установленному на дверце духовки духового шкафа.
символы:
Кран закрыт.
4 3 2 1
Диапазон рабочего положения.

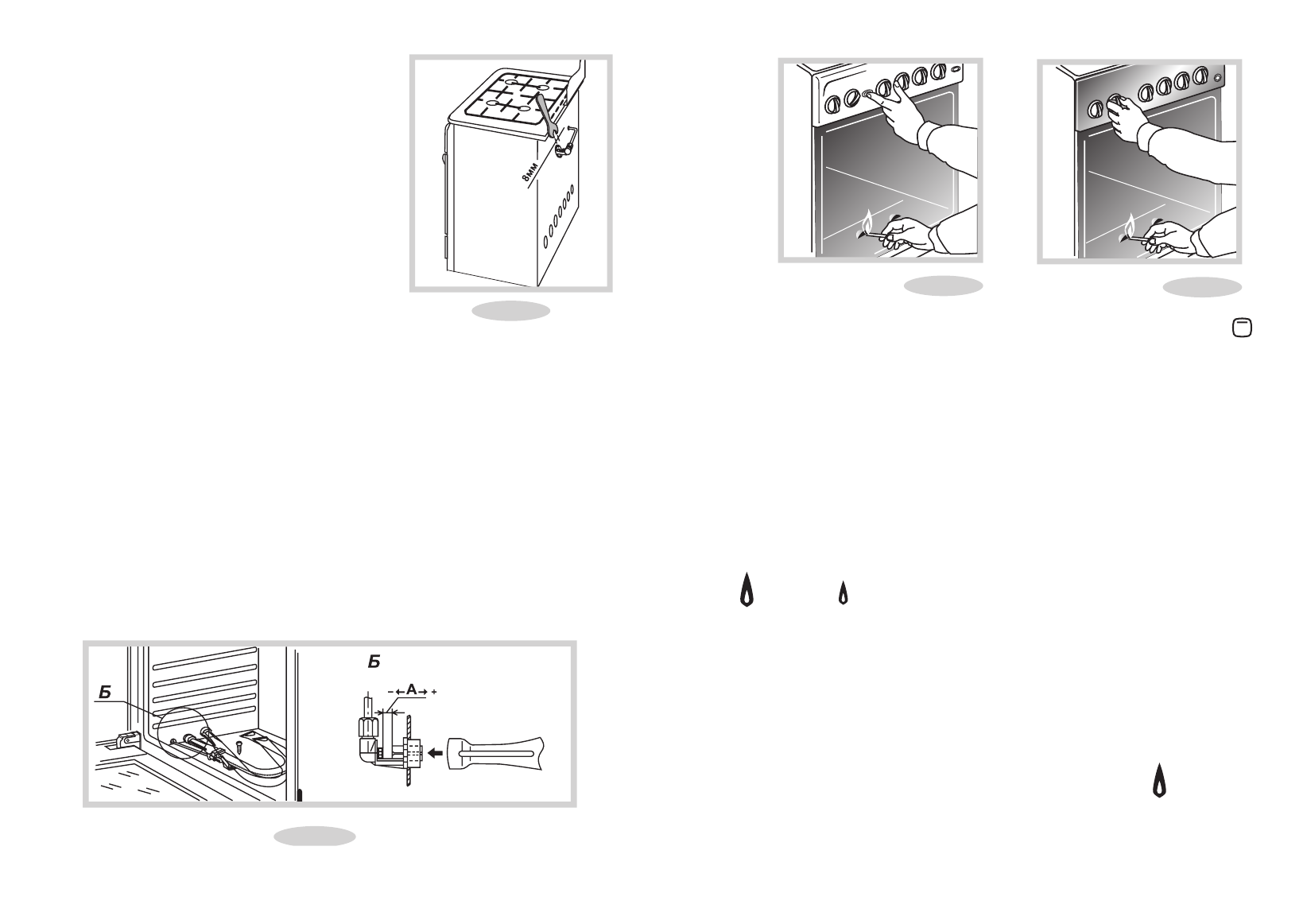

Чтобы зажечь горелку духовки, откройте дверцу, поднесите зажженную спичку к окну
запальника, поверните ручку крана в положение «максимальное пламя» и нажмите
до упора.
При возгорании газа ручку крана необходимо удерживать в нажатом состоянии 10 секунд
- для срабатывания предохранительного устройства.
Отпустите ручку крана и убедитесь, что пламя не погасло.
если горелка погасла, поверните ручку крана в положение «закрыто» и, подождав
1 минуту, повторите зажигание.
Температура в духовке регулируется поворотом ручки в диапазоне от положения
«максимальное пламя» до положения «малое пламя».
не рекомендуется устанавливать ручку в диапазоне «закрыто» и,
пламя в котором
нестабильно и может погаснуть.
Так как термоуказатель имеет некоторую инерционность и на его показания могут
влиять высота, на которую устанавливается блюдо и размеры посуды, мы предлагаем
при выпечке пользоваться рекомендациями таблицы 6.
1200.00.0.000М РЭ
Зажигание горелки гриль
Открыв дверцу духовки, нажмите и поверните ручку ТУПа в положение «Гриль»
.
Поднесите зажженную спичку к горелке гриль и одновременно нажмите до упора кнопку
ПУ или ручку ТУП (если ТУП без кнопки ПУ). Для срабатывания предохранительного
устройства кнопку ПУ или ручку ТУП необходимо удерживать в течение 15 секунд.
Отпустите кнопку ПУ или ручку ТУП и, убедившись, что пламя не погасло, закройте
дверцу.
если горелка погасла, поверните ручку в положение «закрыто» и, подождав 1 минуту,
повторите зажигание.
Рис.4
Рис.5
18
1200.00.0.000М РЭ
Рис.18
Замена винтов малого расхода в ТУПе и кранах горелок стола
При переводе плиты на другой вид газа (давление) необходимо снять ручки кранов,
воротники и панель. с помощью рожкового ключа (S=9 мм) отвернуть ВмР и заменить,
затянув ключом до упора.
Регулировка шибера горелки духовки
- Выдвинуть дно духовки.
- Выкрутить шуруп и достать горелку из корпуса сопла (рис. 19).
- Отвернуть винты, снять левый уголок и боковую стенку.
- Установить горелку, зажечь и, регулируя зазор
а
, добиться нормального горения
(уменьшение зазора снижает напряженность пламени, увеличение - повышает
интенсивность).
- Закрепить горелку и собрать все узлы в обратной последовательности.
Замена сопла горелки гриль
если возможен доступ к плите с обратной
стороны:
- Выкрутить при помощи ключа сопло (рис18)
если доступ затруднен, нужно:
- Вывернуть винт крепления жарочной горелки.
- снять горелку с корпуса, чтобы обеспечить доступ
к соплу.
- Торцевым гаечным ключом (S = 8 мм) выкрутить и
заменить сопло.
- сборку произвести в обратной
последовательности.
Рис.19
