14

1200.00.0.000М РЭ [17]

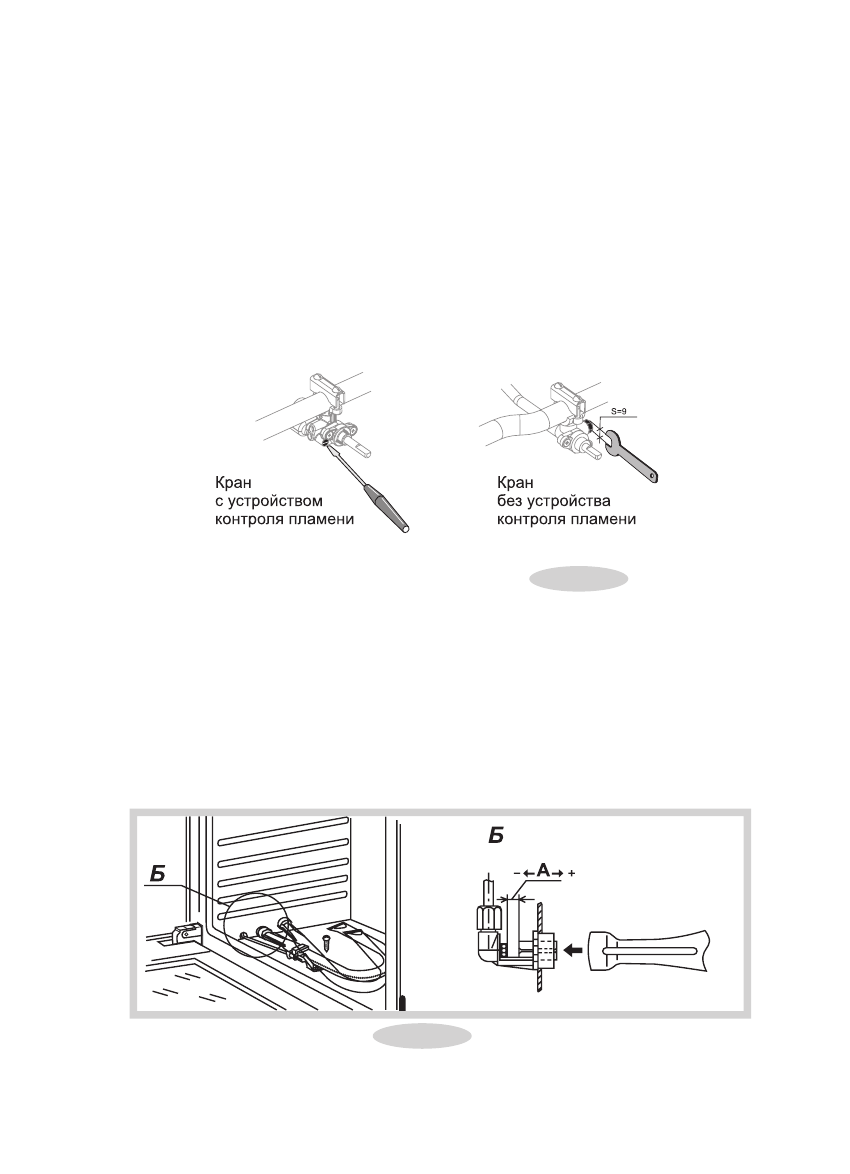

Регулировка винтов малого расхода (ВМР) кранов с устройством контроля пламени

●

При переводе плиты на другой вид газа после замены сопел горелок необходимо

отрегулировать ВМР. Для этого необходимо зажечь горелку, перевести ручку крана

в положение «малое пламя», снять ручки, воротники, панель и отверткой, вращая

ВМР, добиться минимального, но устойчивого пламени горелки (длина пламени должна

составлять  4…6  мм).  Правильность  настройки  проверяется  быстрым  поворотом

ручки крана из положения «максимальное пламя» в положение «малое пламя». Пламя

при этом не должно гаснуть.

Замена винтов малого расхода (ВМР) в кранах без устройства контроля пламени

-●

При переводе плиты на другой вид газа необходимо снять ручки кранов, воротники и

панель;

-●

с помощью рожкового ключа (S=9 мм) отвернуть ВМР и заменить, затянув ключом до

упора.

Рис.11

Регулировка шибера горелки духовки

-  Выдвинуть дно духовки;

-  выкрутить шуруп и достать горелку из корпуса сопла (рис. 12);

-  отвернуть винты, снять левый уголок и боковую стенку;

-  установить  горелку,  зажечь  и,  регулируя  зазор

А

,  добиться  нормального  горения

(уменьшение  зазора  снижает  напряженность  пламени,  увеличение  -  повышает

интенсивность);

-  закрепить горелку и собрать все узлы в обратной последовательности.

Рис. 12
