13

1200.00.0.000М РЭ [17]

7.3 РЕКОМЕНДАЦИИ РЕМОНТНЫМ

СЛУЖБАМ

Регулировка для различных видов и давлений газа

●

Если  произведена  регулировка  плиты  на  другой  вид  газа,  мастер  обязан  сделать

соответствующую отметку в талоне установки и в маркировке плиты.

●

Мастер обязан проверить герметичность плиты в соответствии с технологическими

инструкциями газоснабжающей организации.

●

Перенастройка  плиты  на  другой  вид  газа  или  другое  давление  согласно  таблицы  1

производится:

-●

заменой сопел горелок варочной панели и духовки,

-●

регулировкой  винтов  малого  расхода  (ВМР),  для  плит,  оснащенных  кранами  с

устройством контроля пламени горелок духовки и варочной панели или заменой

ВМР для плит с кранами без устройства контроля пламени.

Замена сопла горелки варочной панели

●

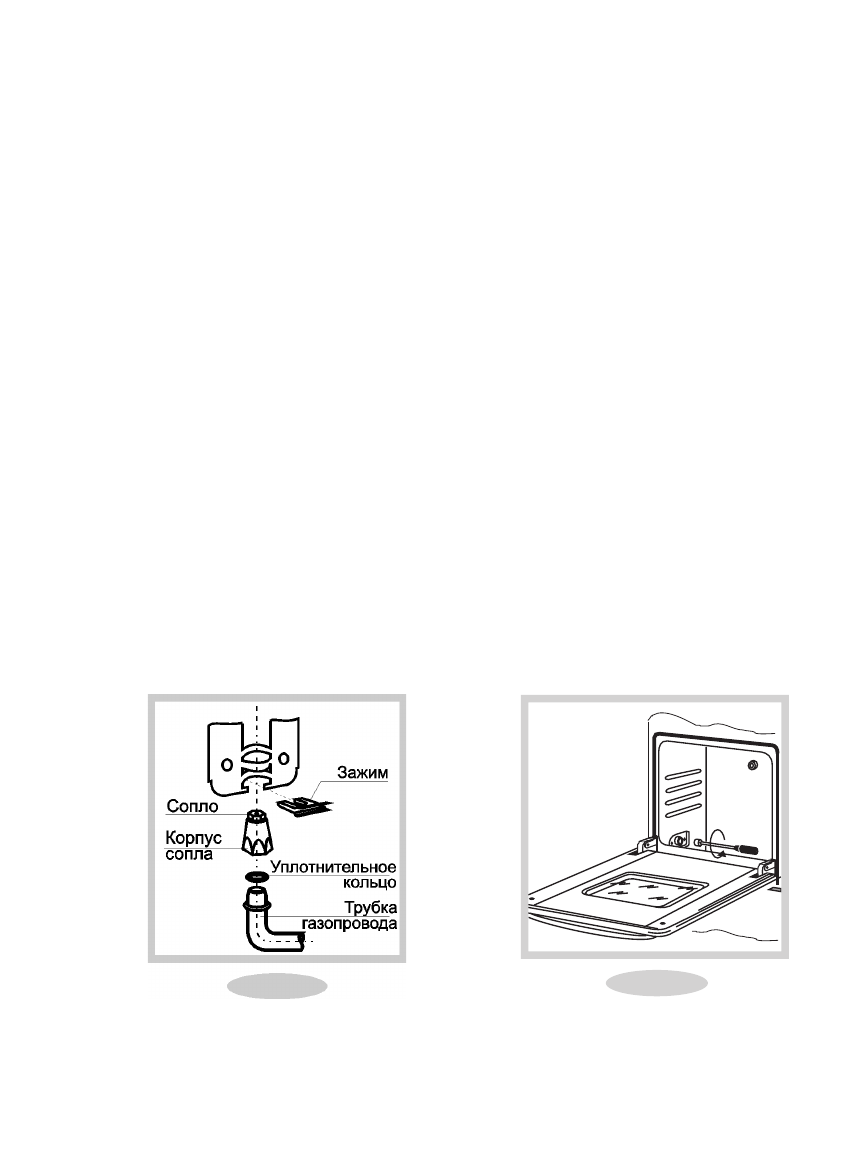

Для замены сопла в горелке “Gefest 4” (рис.9):

-●

cнять решетку и горелки;

-●

отвернуть крепежные винты и поднять варочную панель;

-●

сжать и достать зажим, затем снять корпус сопла с трубы газопровода;

-●

вывернуть сопло и заменить на новое;

-●

сборку произвести в обратной последовательности.

●

ВАЖНО!

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ СБОРКЕ С ГАЗОПРОВОДОМ ДОЛЖНО

НАХОДИТЬСЯ В КОРПУСЕ СОПЛА.

Замена сопла горелки духовки (рис. 10)

-●

Выдвинуть дно духовки;

-●

вывернуть винт крепления горелки;

-●

снять горелку с корпуса, удалить шибер;

-●

торцевым гаечным ключом (S = 8 мм) выкрутить и заменить сопло;

-●

сборку произвести в обратной последовательности.

Рис.9

Рис.10
