Замена сопла горелки стола

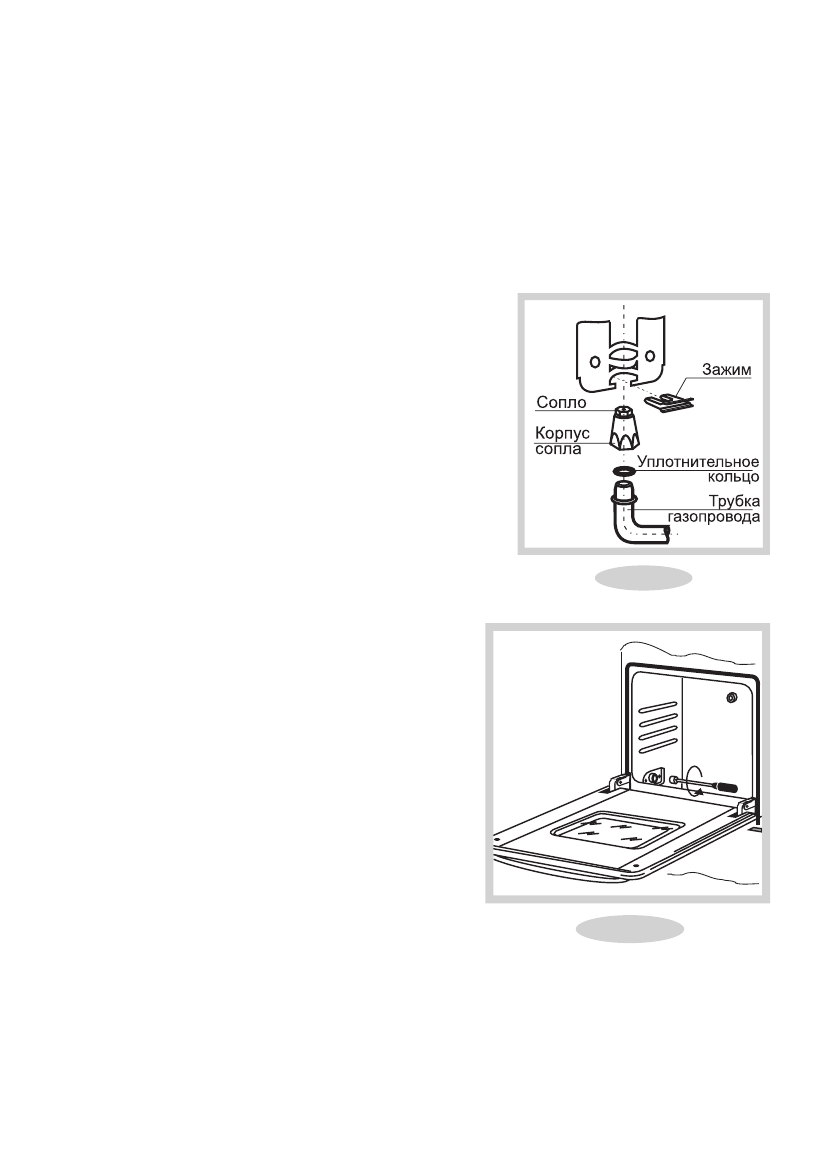

Для замены сопла в горелке “Gefest” (рис.20):
-

снять решетку и горелки.

-

Отвернуть  крепежные  винты  и  поднять

стол.

-

сжать и достать зажим, затем снять корпус

сопла с трубы газопровода.

-

Вывернуть сопло и заменить на новое.

-

сборку  произвести  в  обратной  последо-

вательности.

ВаЖНо!

УПЛОТнИТеЛьнОе  КОЛьЦО  ПРИ

с б О Р К е   с   ГА З О П Р О В О Д О м   Д О Л Ж н О

нАХОДИТься В КОРПУсе сОПЛА.
Д л я   з а м е н ы   с о п л а   в   го р ел к а х   “ S a b a f ”   и

“Somipress”:
-

снять решетку

-

снять с горелки шляпку со сместителем

-

т о р ц е в ы м   г а еч н ы м   к л ю ч о м   ( S = 7 м м )

выкрутить и заменить сопло

-

сборку  произвести  в  обратной  последо-

вательности.

З а м е н а   с о п л а   го р е л к и   д у хов к и

(рис.21)

-  Выдвинуть дно духовки.
-  Вывернуть винт крепления горелки.
-  снять горелку с корпуса, чтобы

  обеспечить доступ к соплу.

-  Торцевым гаечным ключом (S = 8 мм)

выкрутить и заменить сопло.

-  сборку произвести в обратной

  последовательности.

10 РЕКОМЕНДАЦИИ РЕМОНТНыМ СЛУЖБАМ

Регулировка для различного давления газа

Для  работы  на  другом  виде  (давлении)    газа  надо  заменить  сопла  горелок  и  винты

малого  расхода  (ВмР)  в  кранах  и  терморегуляторе.  сопла  и  ВмР  имеют  обозначение  и

устанавливаются согласно таблице 3.

соединение и сборка газопровода с корпусом горелки стола показаны на рис. 20

Рис.20

22

1200.00.0.000 РЭ

Рис.21
